저희 아버지 차인 2012 쉐보레 스파크 LT 오토 모델입니다.

주행거리 15만 2천 Km 이고 전체적인 유지보수를 진행하게 되었습니다

첫번째는 미션오일팬에서 미션오일이 새는 문제와, 15만 Km 가 될 동안 미션오일필터 (스트레이너) 청소를 한적이 없어 미션오일 누유를 잡는 겸 해서 미션오일팬을 열게 되었습니다.


미션오일팬을 뜯어내면 오일 스트레이너가 밸브 바디 밑에 정직하게 붙어있는것을 볼수 있습니다.


담겨있던 미션오일의 색상은 그리 나쁘진 않습니다.

차 출고후 6만Km 때 최초로 순환식 교환을 했고 그 이후에는 3만 Km 마다 쉐보레 서비스에서 드레인 방식으로 교환 했었습니다.


미션오일필터 는 오일 스트레이너라고 부르는게 더 정확한 명칭입니다.

촘촘한 철망으로 된 스크린이 이물질들을 걸러내주는 구조이며 흔히 생각하는 필터급의 작은 이물질 까지 필터링 하지는 않습니다.


금속제 스크린을 사용하는만큼 세척하면 재사용이 가능하지만
저는 교환하는 쪽으로 진행했습니다.


새 오일팬을 장착하기전에 오일팬 장착부위를 깔끔하게 청소하는건 필수입니다.


새 오일팬의 모습.

가스켓 본드를 오일팬과 미션이 서로 만나는 부분에 두껍게 칠해줍니다.

아예 정비지침서에 조금 많을정도로 칠하라고 되어 있으니 넘치지는 않을 수준으로.. 많이 칠해줍니다.


미션오일팬을 조립하고 난 다음 파워트레인 센터마운트를 같이 교환해줍니다.



센터마운트의 완충고무가 갈라져서 제 역할을 하지 못하고 있습니다.

이로 인해 변속시 "퉁" 하는 충격이 전해질수 있습니다.


다음은 냉각수 펌프와 외부벨트 및 텐셔너, 크랭크 샤프트 풀리 (댐퍼풀리), 냉각수 호스 전체 교환입니다.

작업전 냉각수를 완전히 배출합니다.

스파크는 라디에이터에 드레인 플러그가 없으므로 라디에이터 호스를 뽑아서 냉각수를 빼야 합니다.


배출된 냉각수


겉벨트를 다 뜯어내고 발전기를 뗍니다.


근데 벌써부터 좁아터진 공간이 앞으로의 작업이 순탄치 않을것임을 알려주네요.


발전기 커넥터 분리


발전기 상부 고정볼트가 차 밑에서 풀기 어려워 냉각수 보조탱크 탈거후 진행합니다.


발전기를 풀고 발전기 고정 브라켓을 먼저 차 밖으로 꺼냅니다.

이유는


고정브라켓을 먼저 안꺼내면 도저히 발전기를 꺼낼수 없기 때문이죠.

참 좁은 공간에서 요령껏 발전기를 꺼냅니다.


발전기 고정 브라켓에서 벨트 텐셔너를 분리합니다.



새 텐셔너 이식


냉각수 펌프는 발전기를 빼고 나서 탈거가 가능합니다.


냉각수 펌프는 쉐보레 부품대리점에서 주문하게되면 사진 뒤쪽의 하우징과 일체형으로 나옵니다.

저는 냉각라인 녹 발생 여부를 확인하기 위해 워터펌프를 뜯었는데 의외로 깨끗합니다.

워터펌프를 교환한 이유는



워터펌프 회전시 소음 발생으로 인해 교환을 하게 되었습니다.


크랭크샤프트 풀리 (댐퍼풀리) 도 고무가 갈라져 있어서 같이 교환합니다.


댐퍼풀리를 빼면 앞 크랭크샤프트 리테이너가 보입니다.

이 부품도 같이 교환합니다.



냉각수 호스 한대분 전체 교환했습니다.

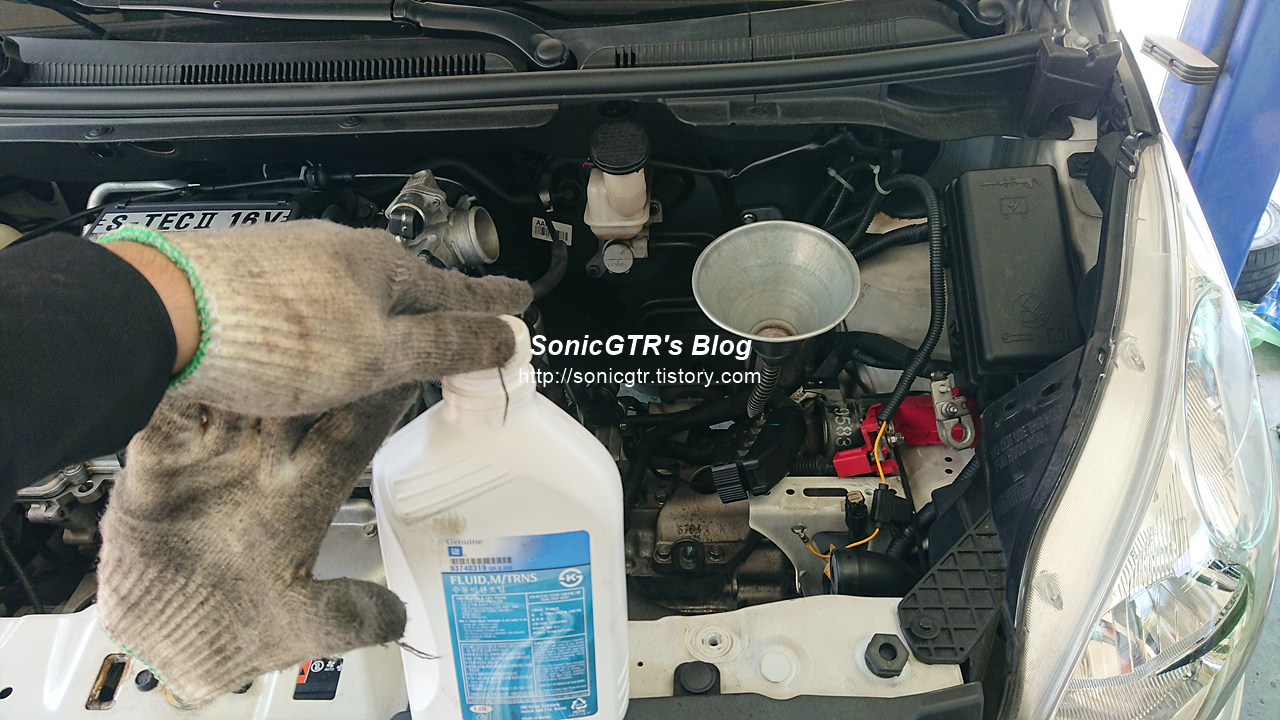

전부 조립하고 냉각수 4리터 주입후 에어빼기 진행하고



소음, 누수등 이상없음 확인후 작업 종료합니다.



Posted by HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

2019년 7월 경에 미국 아마존에서 구매한 RPM 게이지 입니다.

Autometer 사의 Autogage 2309 모델인데요,

https://www.autometer.com/3-3-4-tach-8-000-rpm-shift-lite.html



3-3/4" PEDESTAL TACHOMETER, 0-8,000 RPM, BLACK/BLACK, EXT. SHIFT LIGHT, AUTO GAGE

Getting great performance or saving money doesn’t have to be choice. Engineered by AutoMeter in Sycamore, IL, The Auto Gage line of instruments provide the best bang for the buck performance in the industry. For a fast street car or a weekend racer, Auto G

www.autometer.com

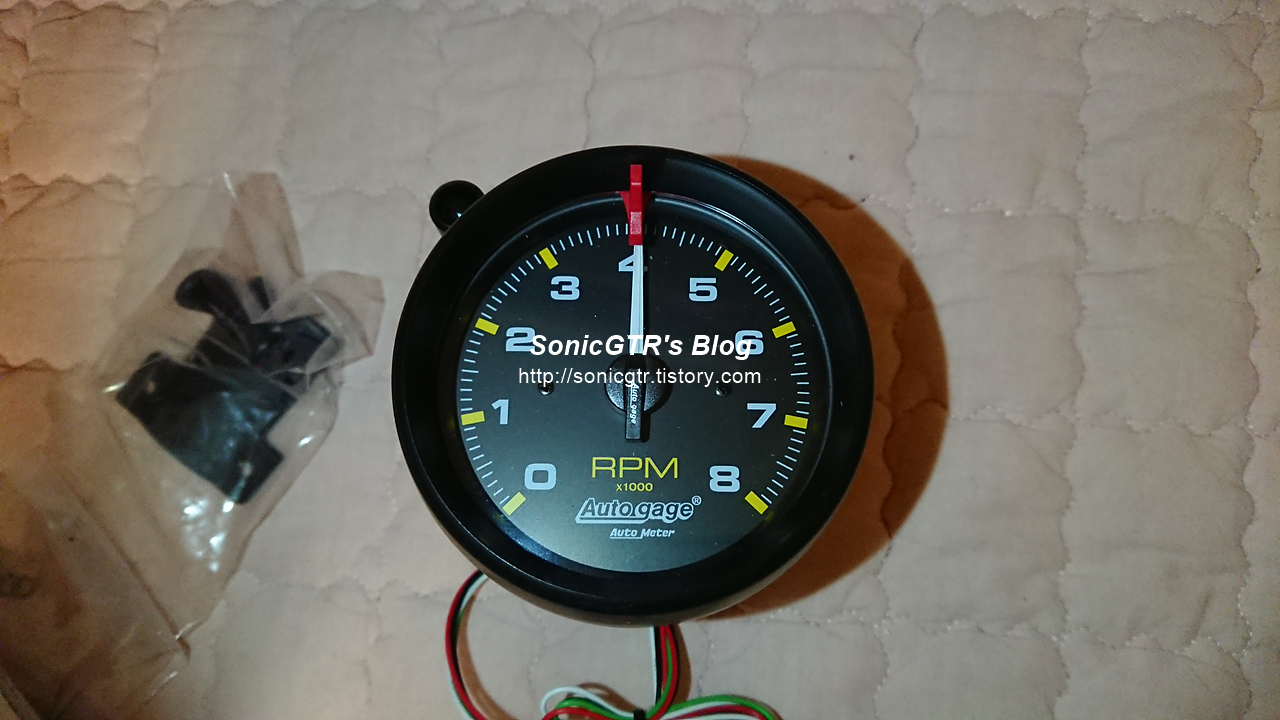

최대 표시회전수 8,000RPM, 3-3/4인치 (대략 10cm), 시프트라이트 (회전수 경보) 정도의 기능을 가지고 있고

12V~16V 전원입력, 4/6/8 기통 엔진이 장착된 차량에 사용이 가능합니다.

음... 그렇다면 3기통 엔진인 티코/다마스/마티즈 에서는 사용이 안될수도 있겠군요.

경고문이 떡하니 붙어있습니다.

이 제품 자체만으로는 사용이 불가능한 차량이 있을수 있으니 필요할경우 기술지원을 받으라는군요.

그런데 해외직구라서 기술지원은 이미 안드로메다로 날라가버렸습니다.

패키지를 분리하면 RPM 미터 본체와 마운팅 브라켓이 있습니다.

이거 다는것은 그리 오래 걸리는 일이 아니지만.. 또 귀차니즘이 발동하여 퇴사후인 9월 중순에 이걸 제 차에 장착하게 되었습니다.

정비 지침서를 봤더니 순정 계기판 쪽으로 엔진 회전수 신호가 들어가는 라인이 있어, 계기판 쪽에서 신호선과 전원을 따서 쓰기로 결정했습니다.

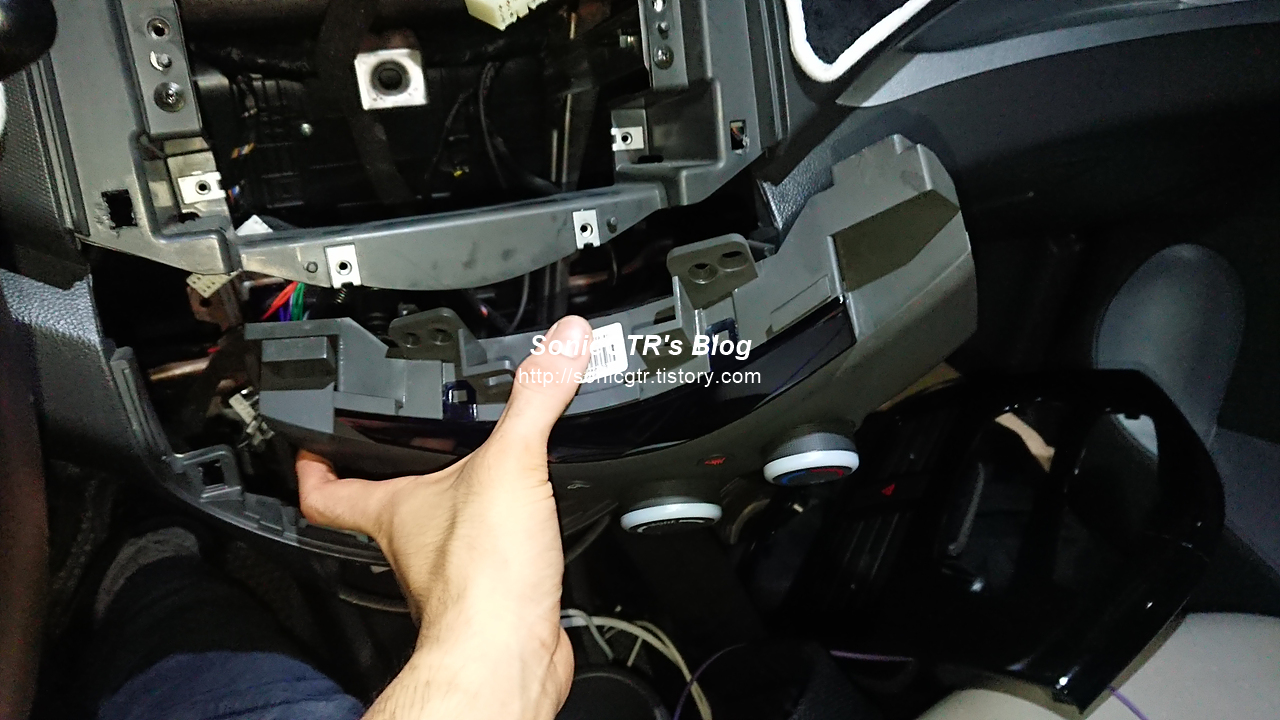

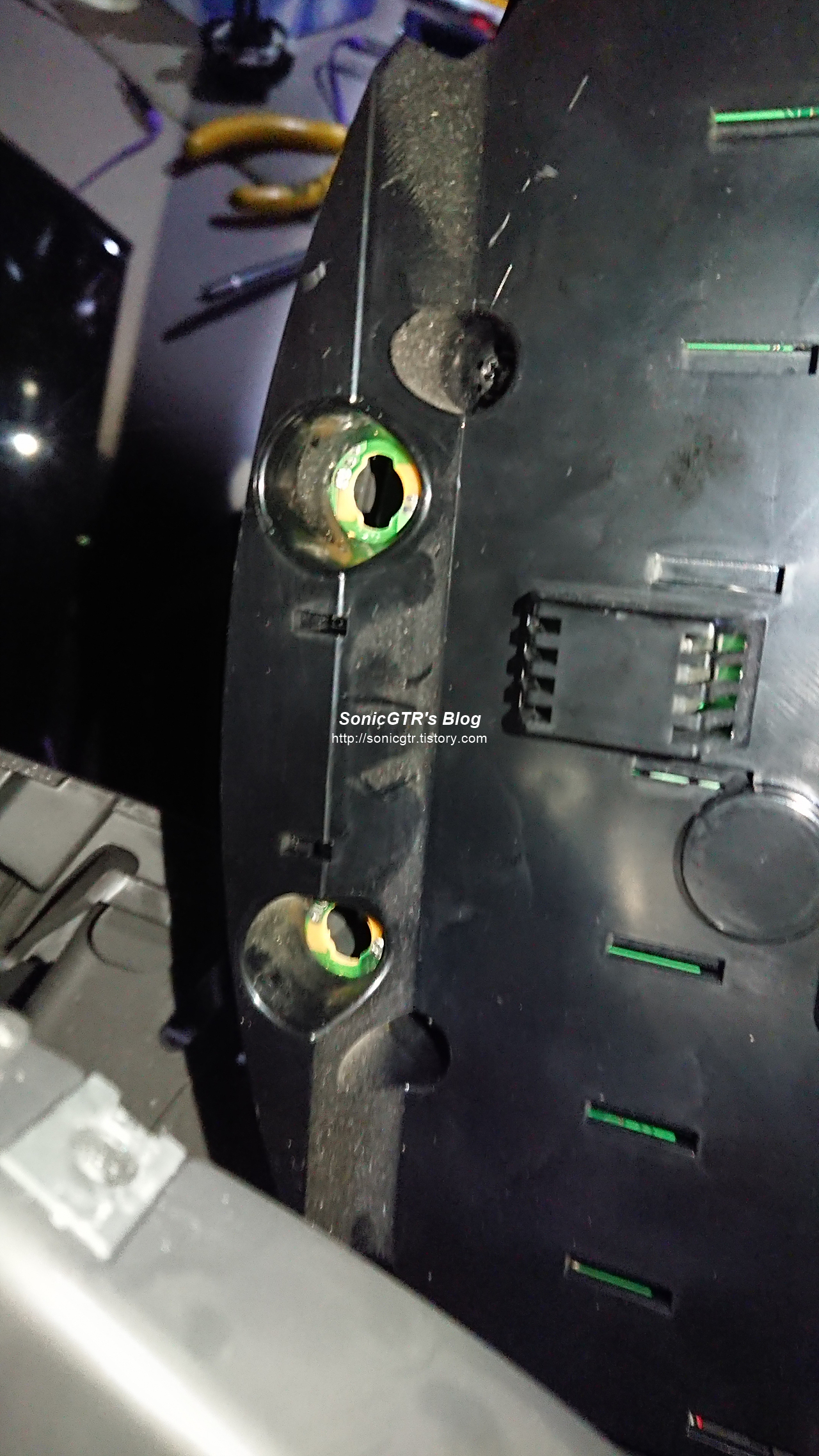

계기판 분리후 제가 미리 봤던 단자를 찾아 RPM 미터기 결선을 해봅니다.

음.. 잘 작동하는듯 합니다.

제가 맞게 전선을 찾았나 보군요

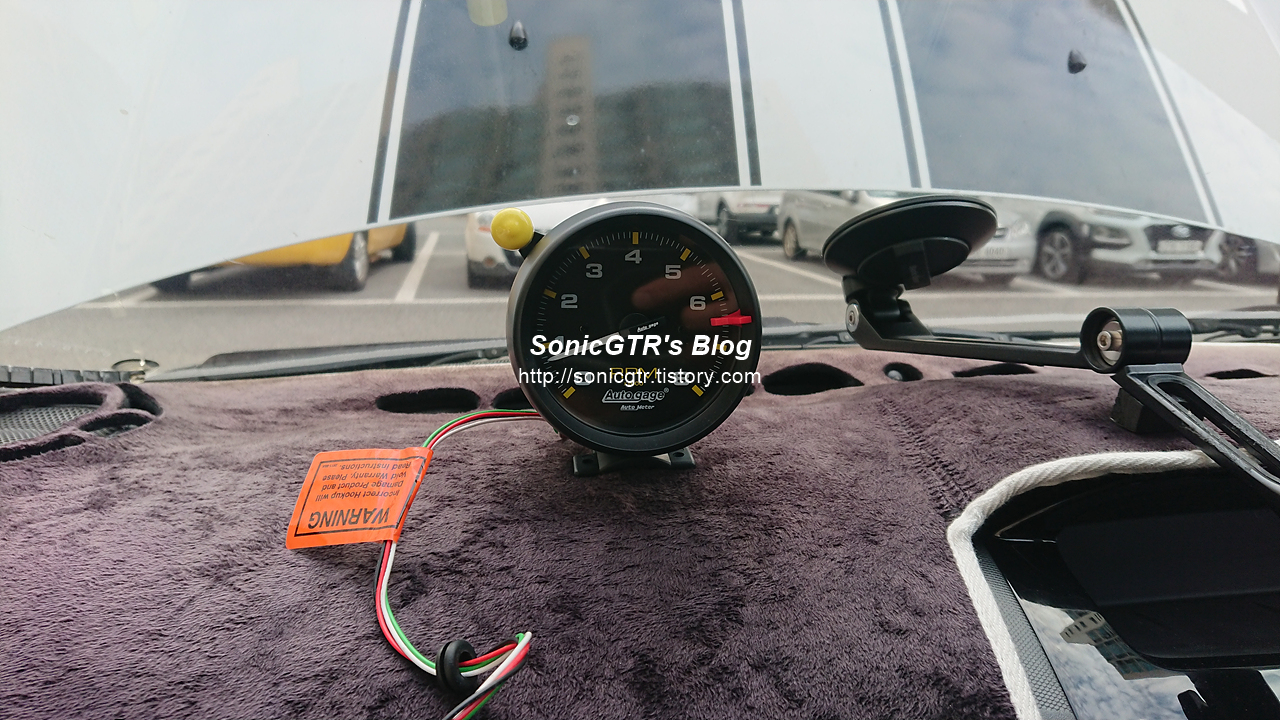

처음에는 계기판 위에다가 타코미터를 장착할려고 했는데, 아무리 생각해봐도 핸들에 가려 제대로 게이지를 못 보거나

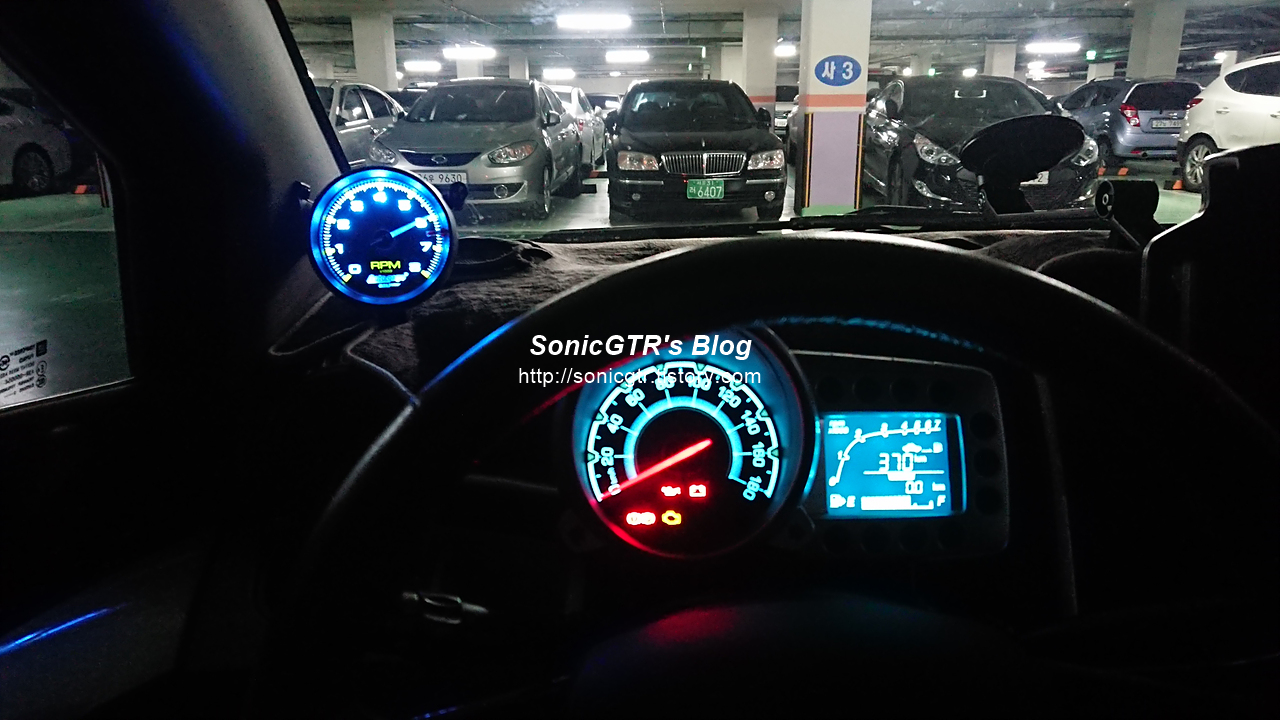

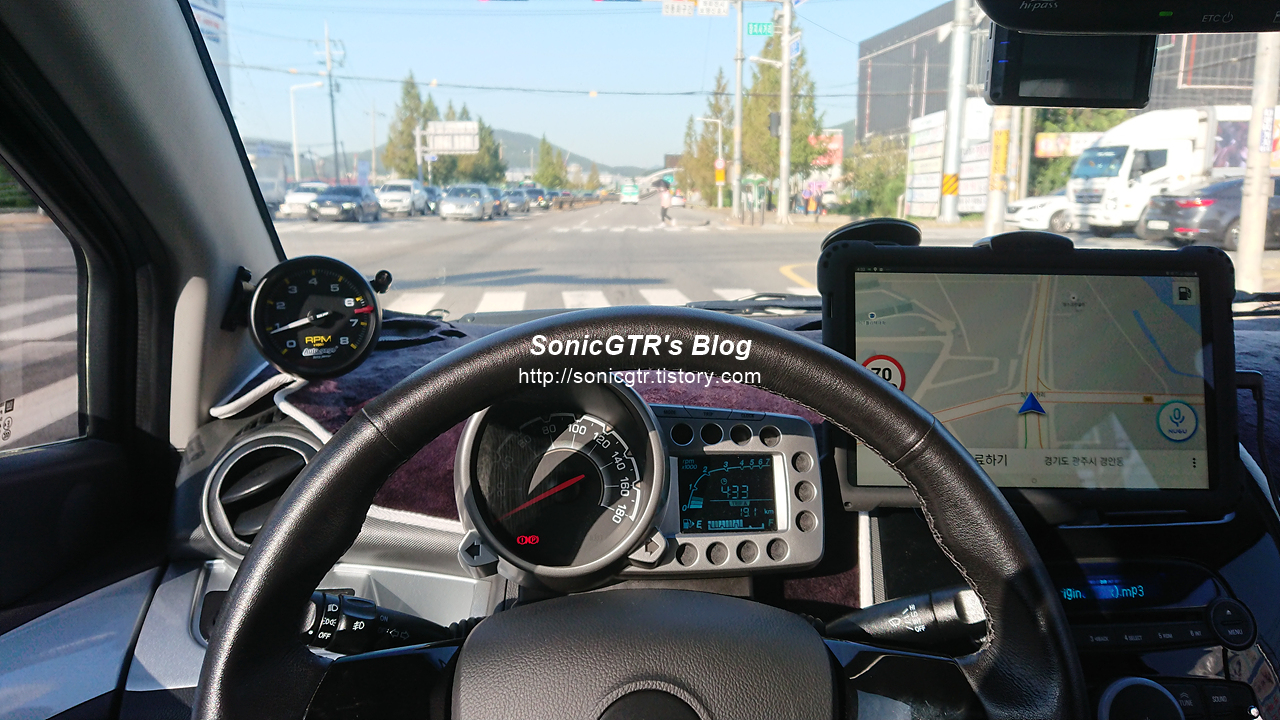

제 시야를 방해 할것같아, 남들 하는대로 운전석 A필러에 장착했습니다.

밤에 불도 잘 들어옵니다.

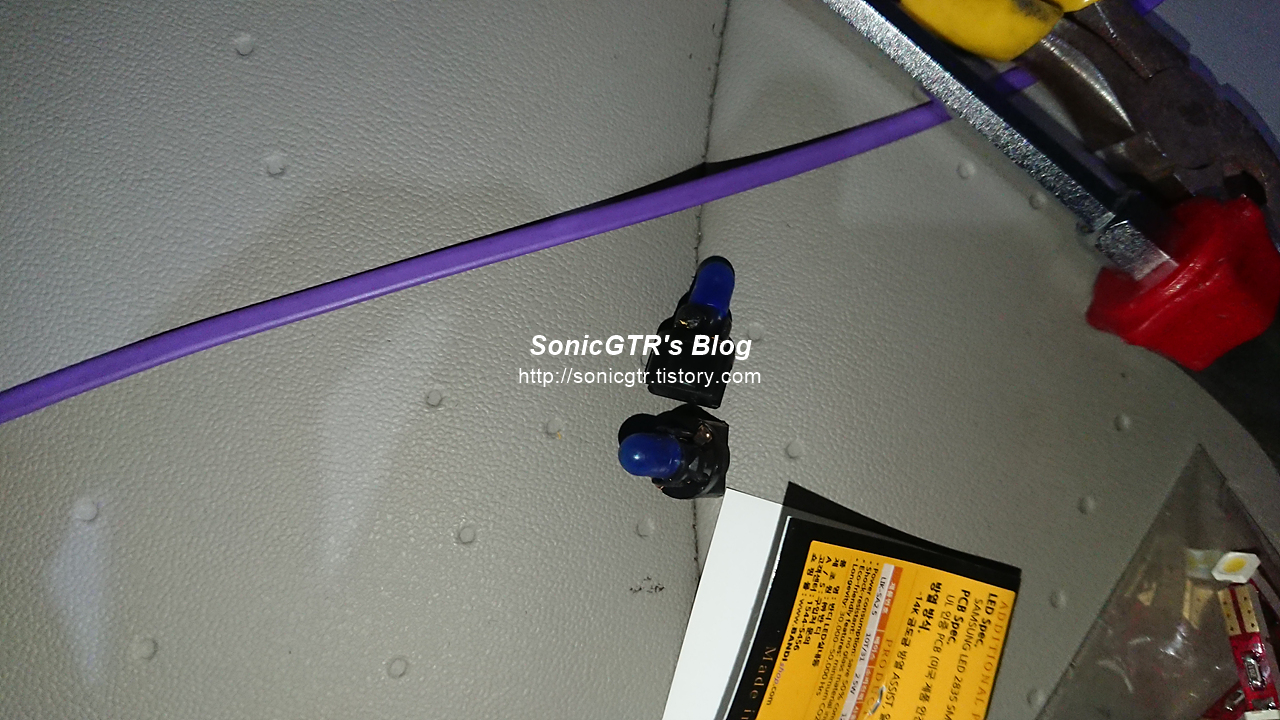

라이트는 원래 12V 5W T10 번데기 전구가 들어가 있는데, 저는 전구보다는 LED가 좋아서 바꿔줬습니다.

제 예상대로 잘 작동합니다.

스파크의 순정 엔진의 최대 회전수가 6,500 RPM 정도니까... 순정 디지털 계기판보다 더 빠르고 정확하게 회전수를 보여주네요.

왜 OBD-II 단자를 이용해서 간단하게 디지털 게이지를 쓰지 않냐고 하시는 분도 요즘엔 많지만...

스파크 M300 모델의 OBD-II 통신 프로토콜이 Keyword Protocol 2000 Fast init 이라는 방식의 프로토콜이고, 이 프로토콜의 전송속도는 끔찍하게 느려 RPM 신호 같이 반응속도가 빨라야 하는 신호를 모니터링 하는데는 매우 부적절 합니다.

이제 변속할때 반클러치 짧게 잡으면서도 정확하게 변속할수 있을듯 합니다.

처음 끼웠던 LED 벌브가 너무 밝아서, 밝기를 줄일수 없을까 고민하다가 예전에 탔던 대우 라세티에서 빼놨던 번데기 전구용 착색 고무덮개가 기억이 나서, 이걸 씌워줬더니 밝기가 적당한 수준으로 내려왔습니다.

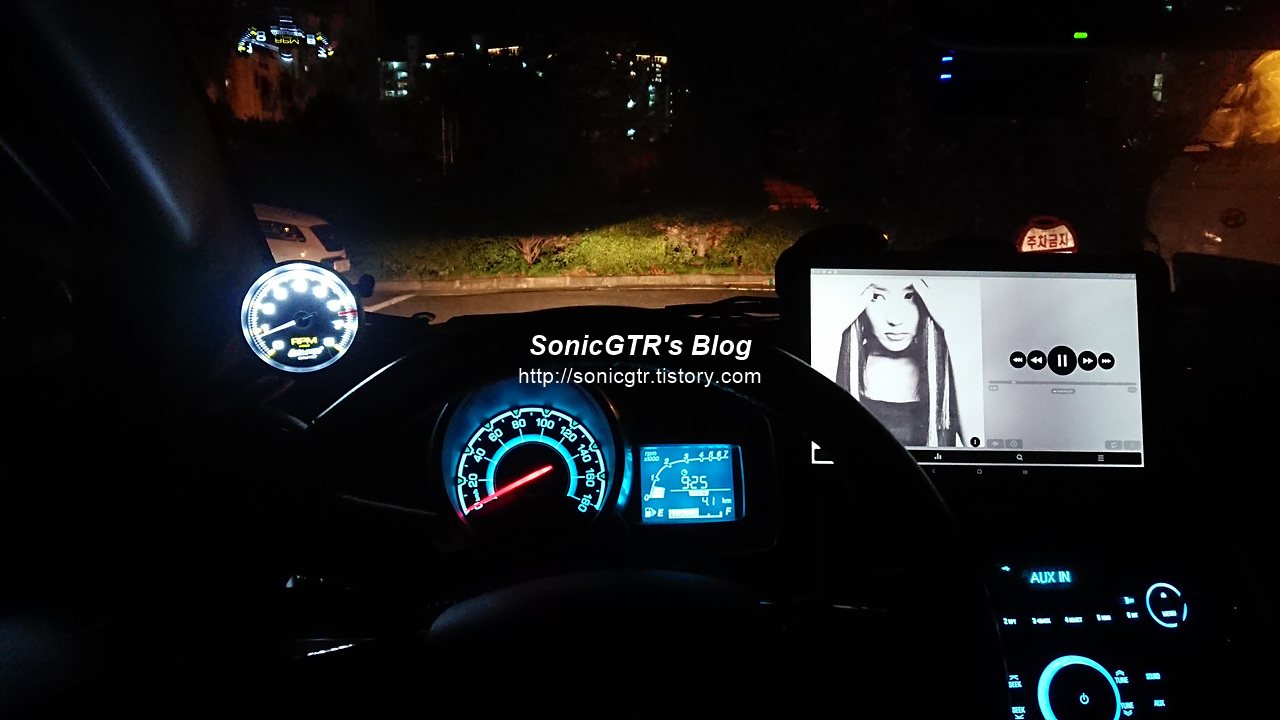

이제 정확한 타코미터와 함께, 경제적이고 힘찬(?) 드라이빙을 할수 있게 되었습니다.



Posted by HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

6만 6천 Km을 주행했을 당시, 퇴근길에서 제 앞으로 칼치기를 한 차량을 회피하기 위해 클러치를 좀 급하게 다뤘던 적이 있었습니다.

무슨 영문인지 이 이후로 반클러치를 잡으면 차가 부서질것 같이 심한 진동이 전해져 오더군요.

정비 지침서를 읽어보기도 하고, 제 나름대로 조치를 취할수 있는게 있지 않을까 싶어서 차를 떠서 여러 궁리를 해봤지만, 클러치 디스크와 그에 관련된 부품에 전반적으로 문제가 있다는 것 외에는 이 증상이 설명이 안된다는 결론에 도달했습니다.

태어나서 처음으로, 변속기를 탈부착 하는 작업을 하게 되었습니다.

처음으로 하는 중작업에 대해 겁도 많이 났지만 이럴때 아니면 발전할 기회가 없을것이고

제 개인적으로 이 작업을 반드시 끝내서 제 능력을 보여줄 생각도 있었습니다.

마음 단단히 잡고, 집중하면서 작업을 시작합니다.

변속기를 차에서 뺄려면, 변속기와 물려있는 각종 기계부품, 케이블, 전기선을 뺀 다음

엔진/미션 어셈블리 (이하 파워트레인) 를 고정하는 마운트를 제거하는 일련의 작업을 거쳐야 합니다.

공간 문제때문에 파워트레인을 통째로 내리는 식으로 작업을 할려고 했으나, 수동변속기는 가볍지만 엔진이 제 당시 몸무게인 5X Kg 보다 몇배는 무겁기에 파워트레인을 통째로 내리는 작업은 취소하기로 합니다.

수동변속기 시프트 레버

케이블을 분리합니다.

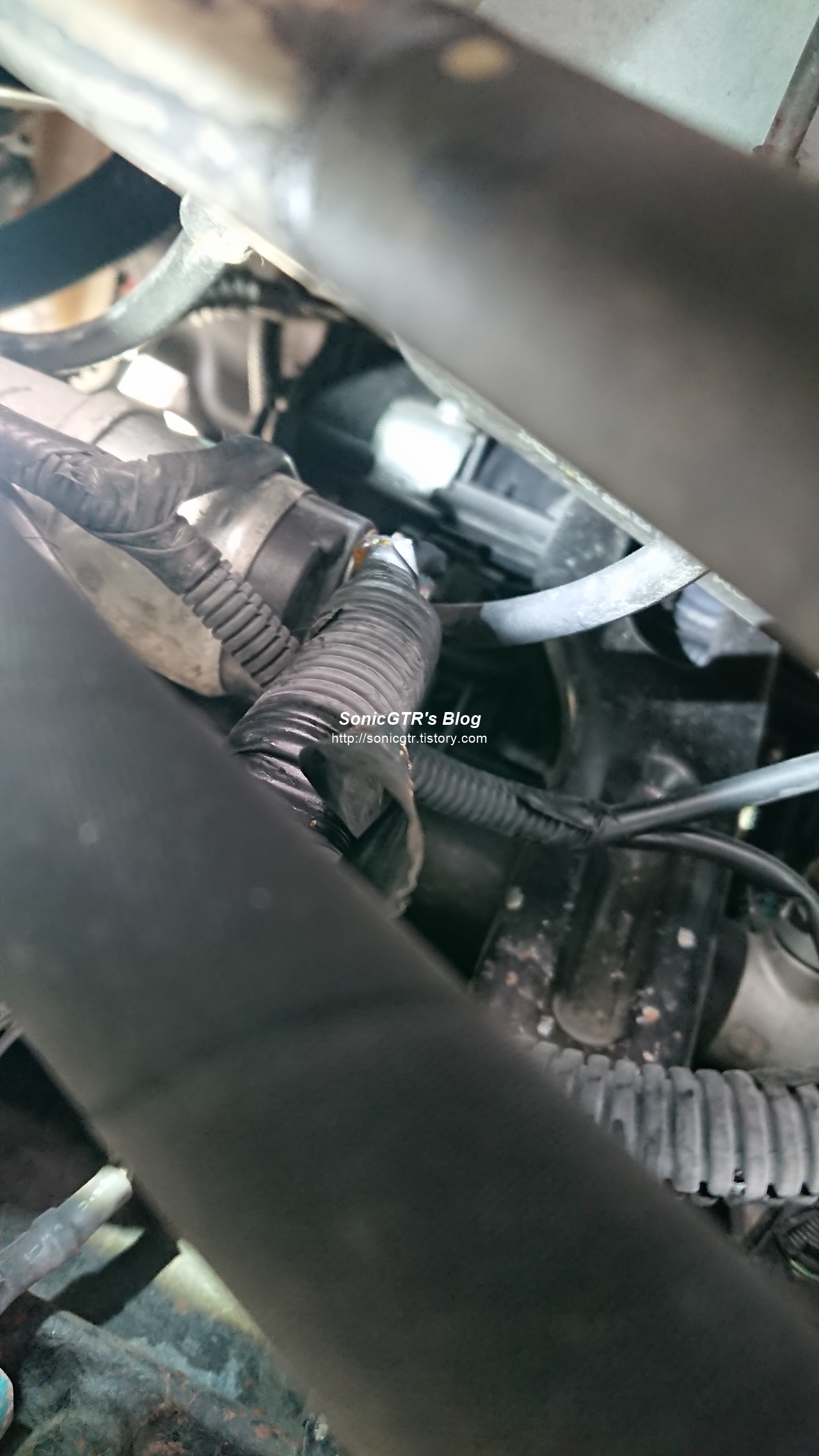

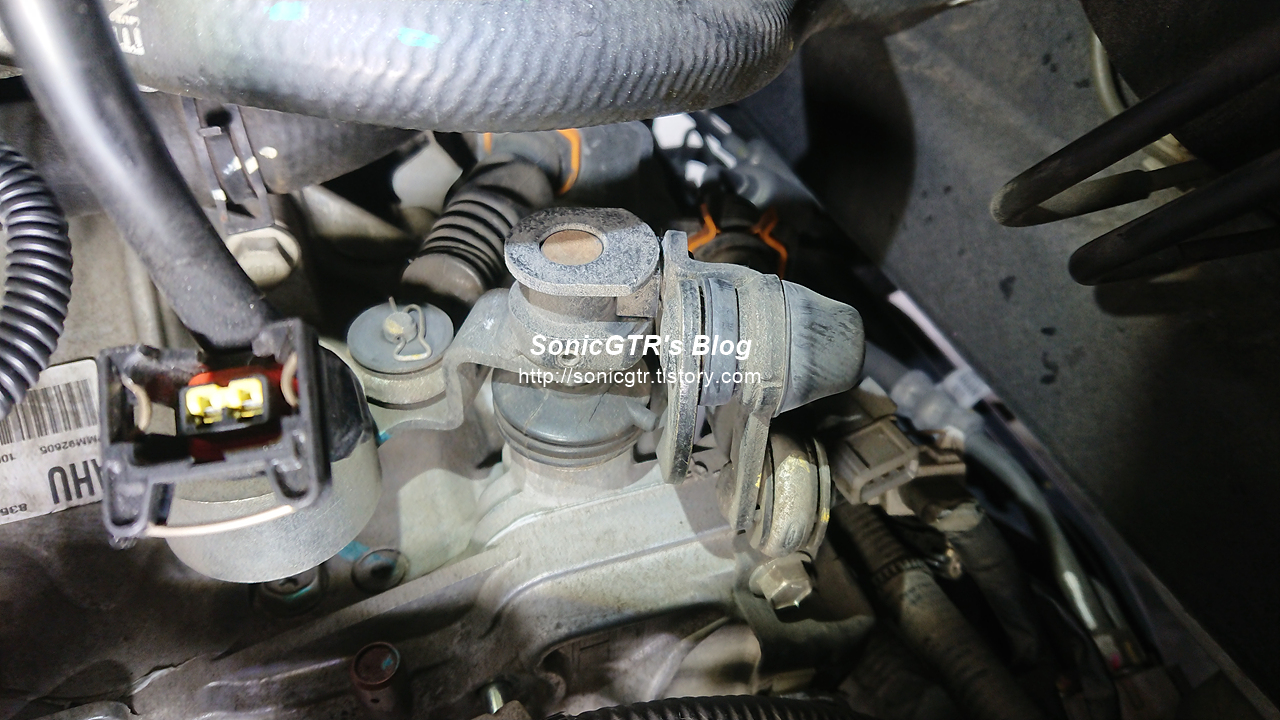

시동모터 탈거 - 시동모터 고정볼트가 변속기 쪽으로 박혀있어서 반드시 분리해야 하는데

분리 난이도 10점 만점에 10점

참 좁고 짜증나는 위치에 나사가 박혀있네요

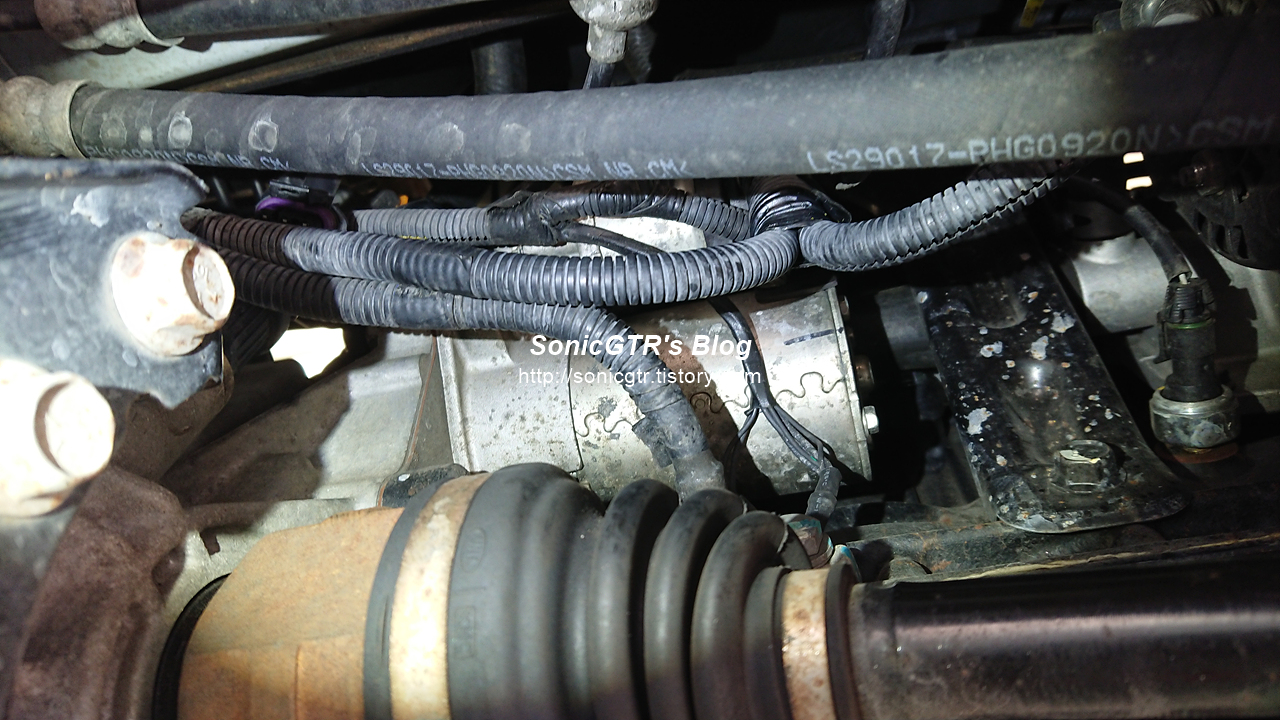

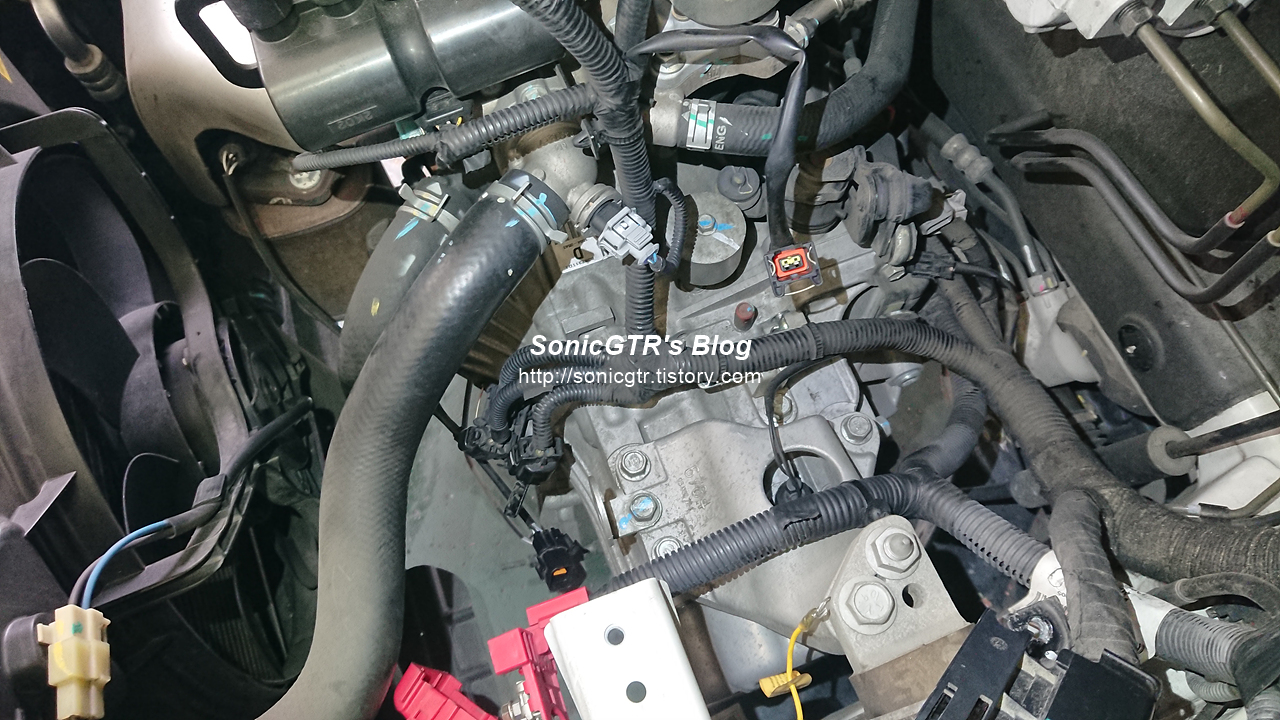

각종 배선류 지나가는 위치는 사진으로 남겨둡니다.

나중에 재 조립할때 부품이나 케이블 위치가 기억이 나지않아 위기가 찾아오면 사진만이 유일한 멘토가 되줍니다.

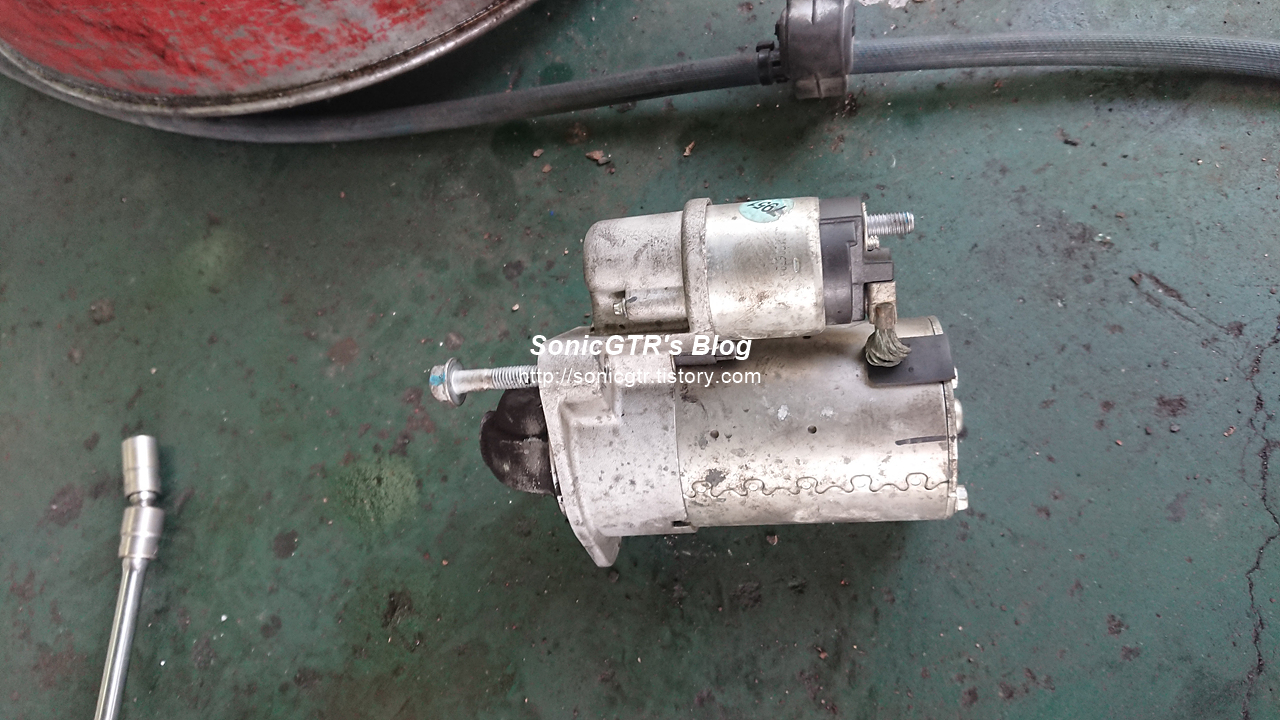

분리하는데 20분을 잡아먹은 시동모터

제발 다음 클러치 교환 전 까지는 안 망가졌으면 좋겠습니다.

시동모터만 망가져서 이 노가다를 또 해야 한다고 하면 진짜 눈물 나올것 같습니다.

수동변속기에 붙어있는 모든 부품을 제거하고 나면 변속기 자체는 쉽게 분리됩니다.

스파크 구형은 파워트레인을 차체에 고정하는 마운트가 엔진 본체에 1개소, 미션에 2개소 = 총 3개로 이루어져 있습니다.

정비 해보신 분은 바로 아실겁니다. 미션 분리시 적당한 방법으로 엔진을 고정해야 함을...

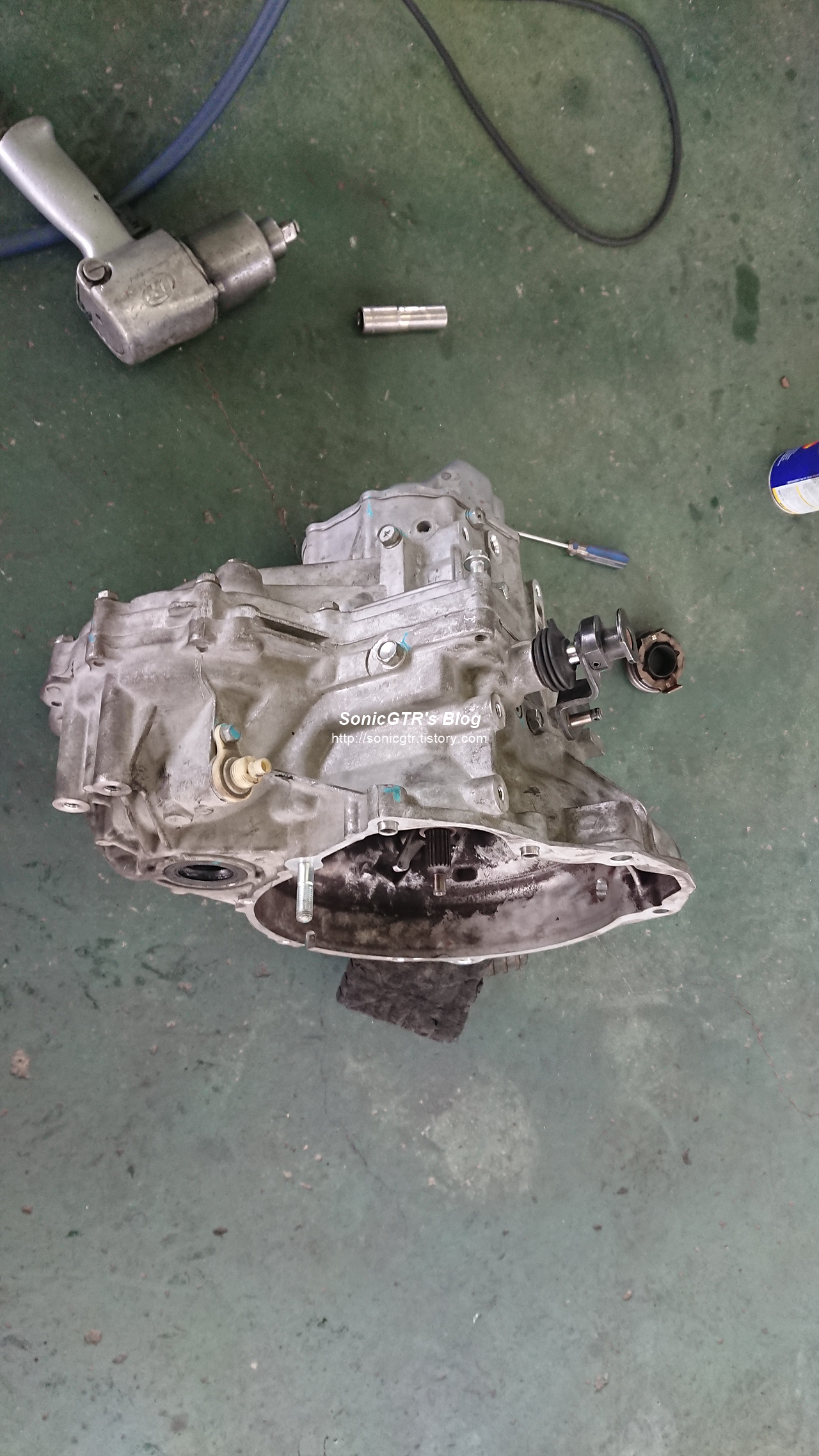

분리한 수동변속기, 벨 하우징 내부에 묵은 분진들은 신나를 이용해 깔끔히 날려버립니다.

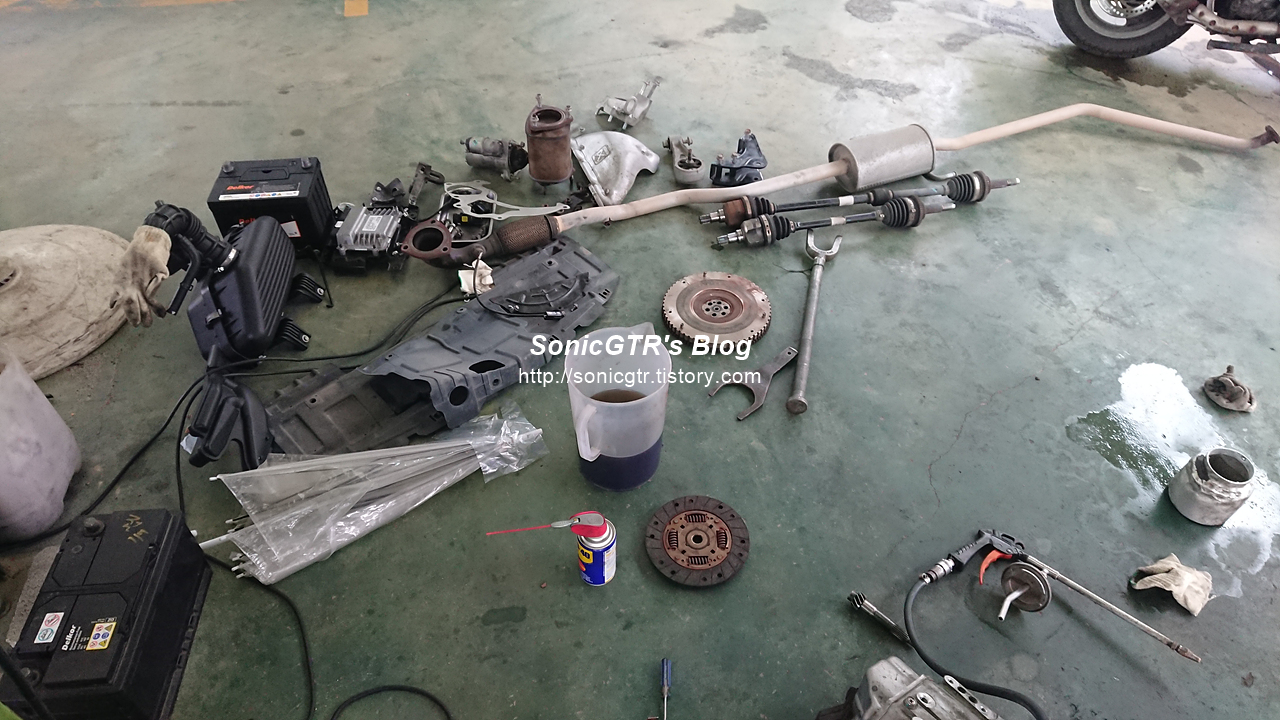

분리한 부품들, 미션 내리는데 걸릴 것들만 분리했습니다.

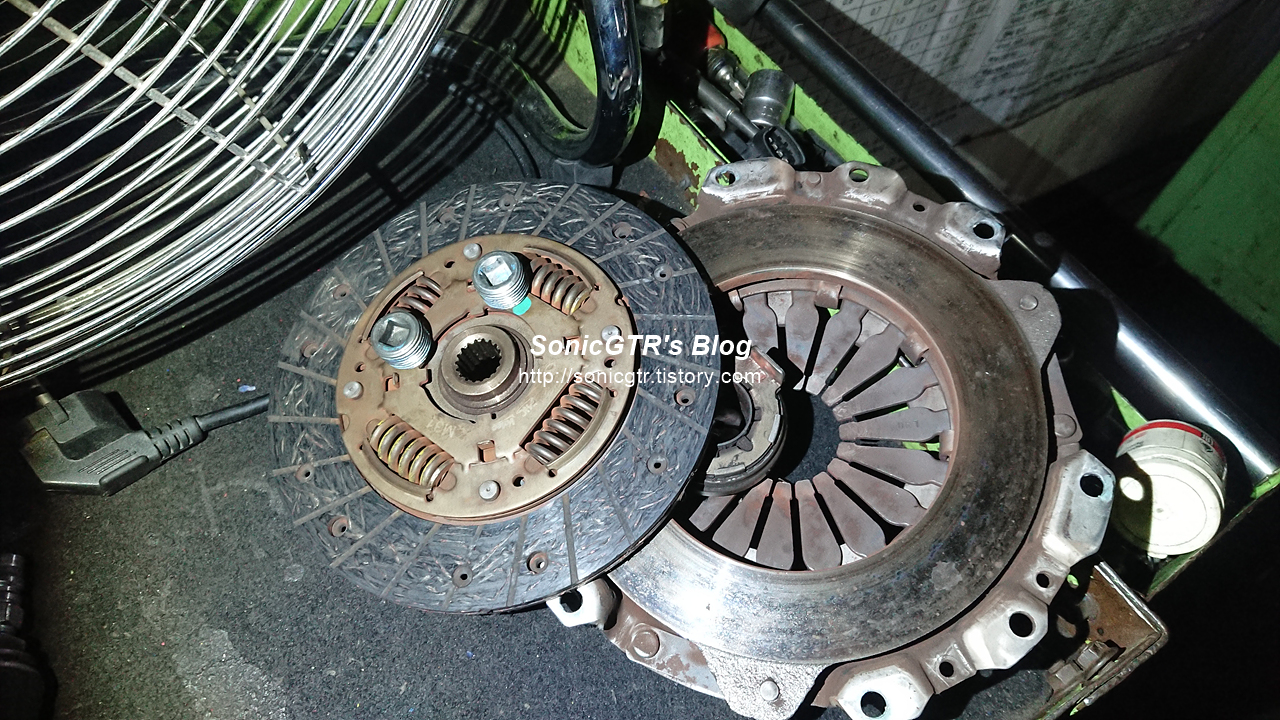

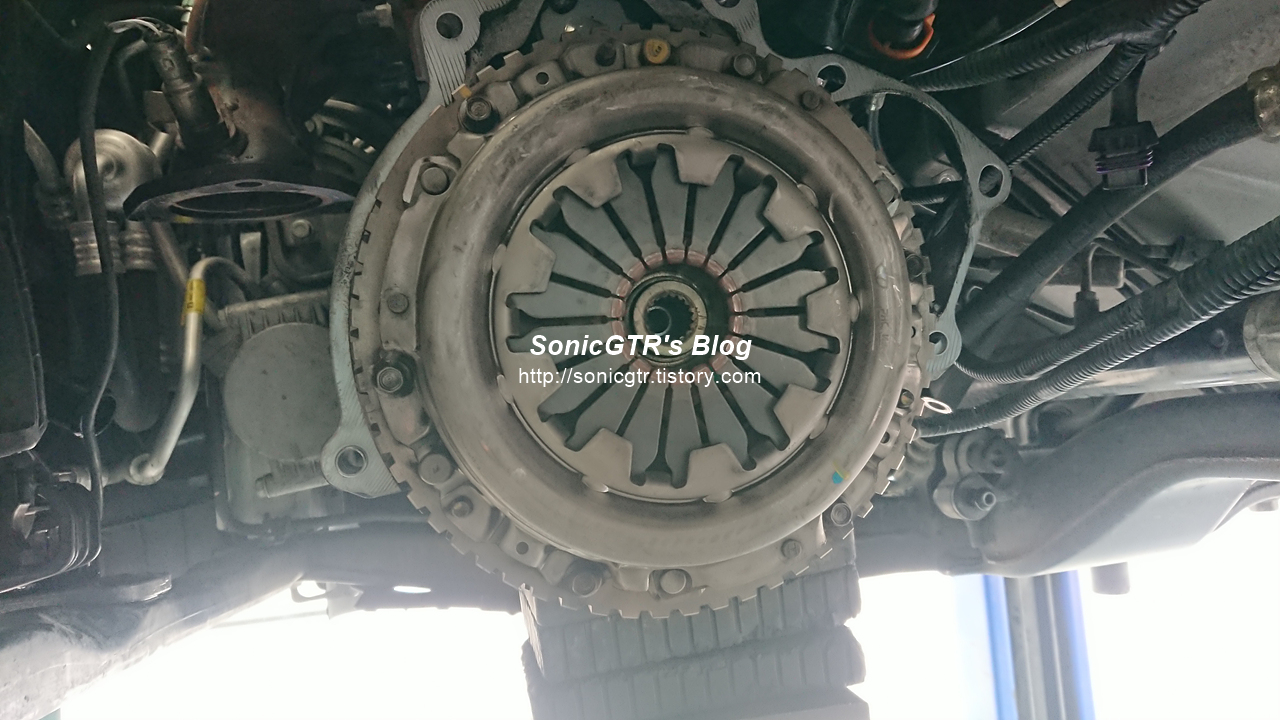

이 작업을 하게 만든 원흉, 클러치 압력판과 클러치 디스크..

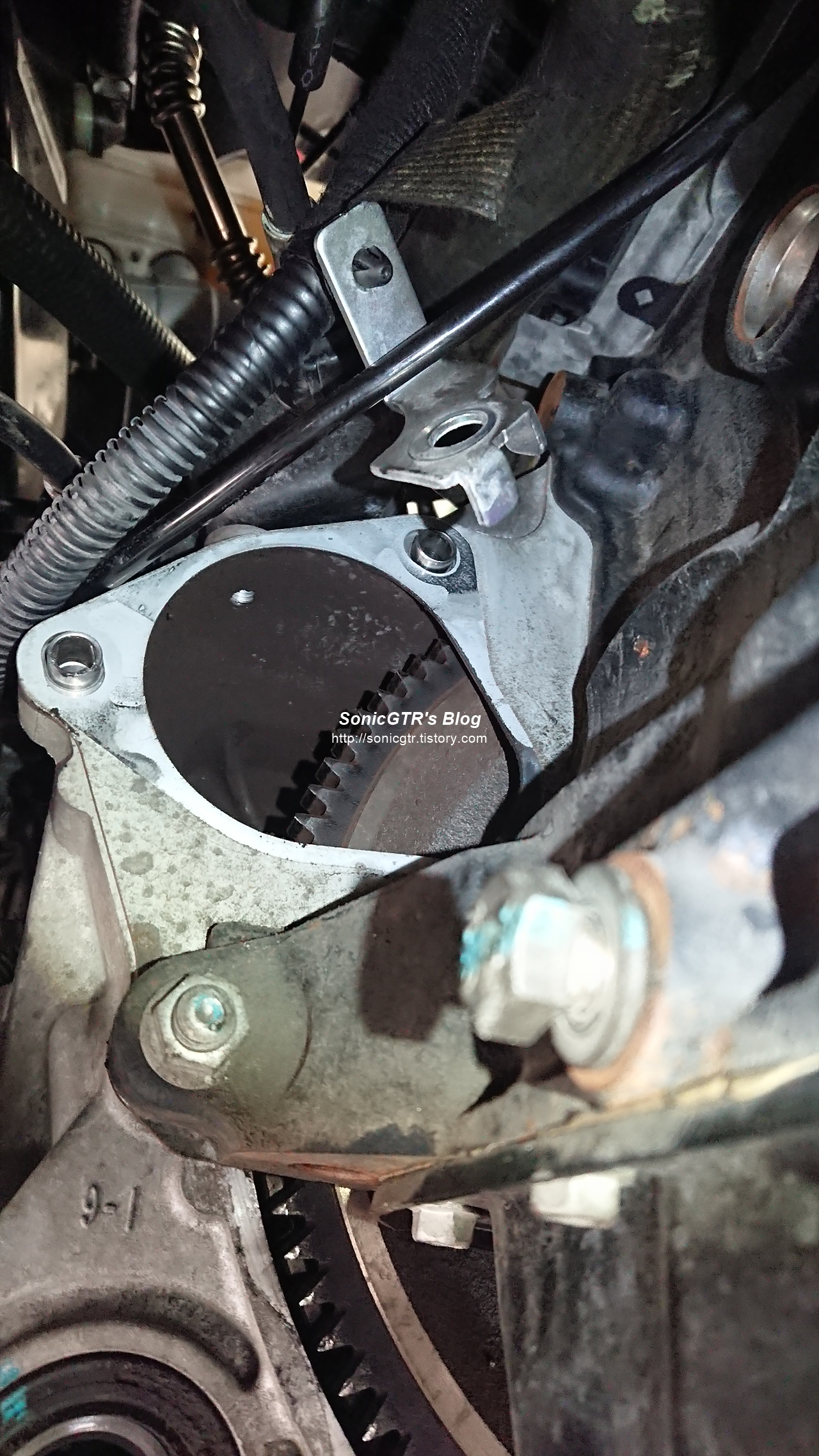

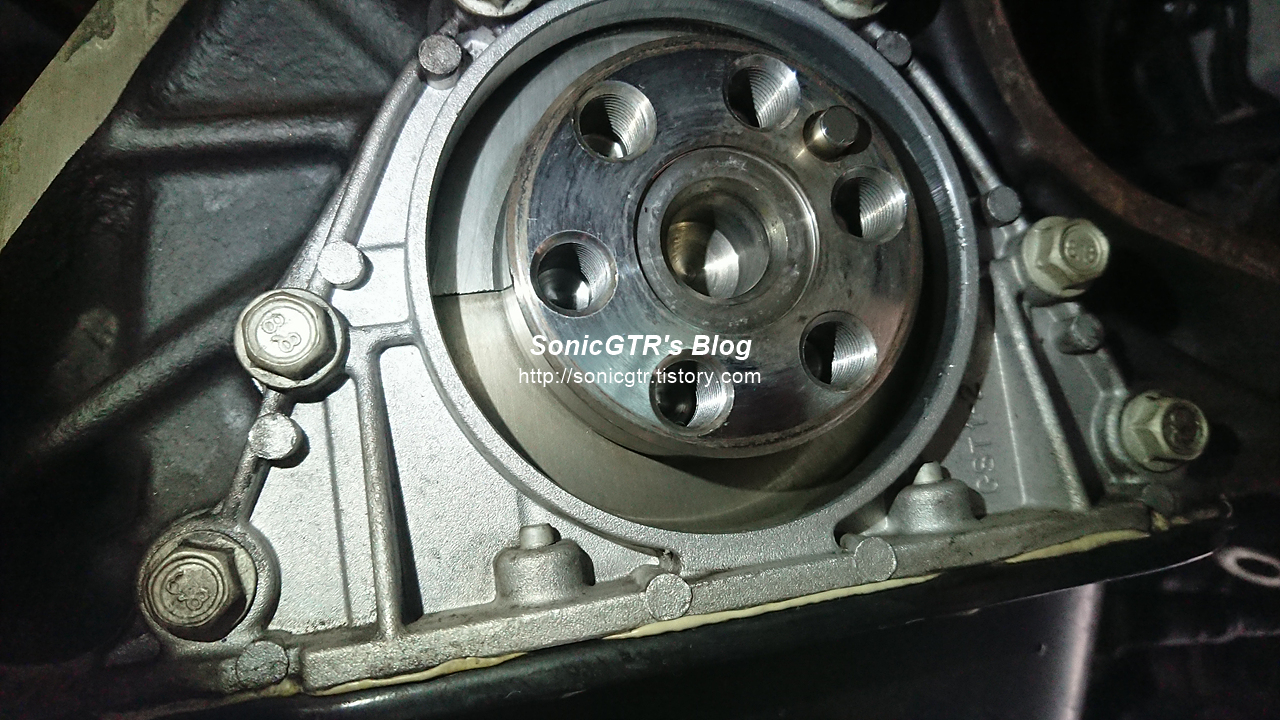

미션 내린김에 엔진 후면 크랭크 샤프트 오일 씰 (후 크랭크 리데나) 도 교환합니다.

위에 파괴신이 빙의하여 뺀듯한 물건이 원래 장착되어 있던 오일 씰 입니다.

부품값은 얼마 안합니다. 하지만 경차는 엔진이 워낙에 고속회전을 밥먹듯이 하다보니 이 오일씰 부품의 노화가 굉장히 빠르고 최악의 경우 오일씰이 파손되거나 제 자리에서 이탈하게 되면 여기로 엔진오일이 누출됩니다.

오토미션은 상관없을지 몰라도 (엔진오일이 엄청난 속도로 감소하니 상관이 아예 없는건 아닙니다.) 수동미션은 이렇게 누출된 엔진오일이 클러치 접촉면으로 들어가는순간 또 클러치 불량 당첨입니다.

그리고 제 차.... 주인 잘못 만나 매일같이 레드존을 찍고 다니고 있으니 지금은 멀쩡해도 묻지도 않고 교환 했습니다.

변속기를 다시 올리는건 상당한 중 노동이었습니다.

스파크의 수동변속기 자체는 무거운 편이 아니지만, 제가 일하던 직장에 있는 밋션 작기 (변속기 아래를 받치고 있는 유압 잭) 이 하자가 있어서 페달을 안 밟으면 지 멋대로 내려가는 문제가 있습니다.

이런 하자투성이 물건을 믿느니 제 팔 힘을 믿겠다! 라는 생각으로 생 힘으로 변속기를 올리고 내리고.. 몇번 반복하다가

팔힘이 완전히 빠져 말을 안들을 지경까지 가서 미션을 내렸던 당일에는 결국 제 차를 버리고 집에 갔다가

다음날 새벽 5시부터 열심히 대중교통을 타고 출근을 하게 되었습니다.

그리고 적당히 머리를 굴리다가 미션이 들어갈 법한 각도를 다시 찾아내게 되었고, 그대로 변속기를 다시 올리게 되었습니다.

변속기를 다시 차 안으로 넣는데만 1시간, 참으로 대단합니다.

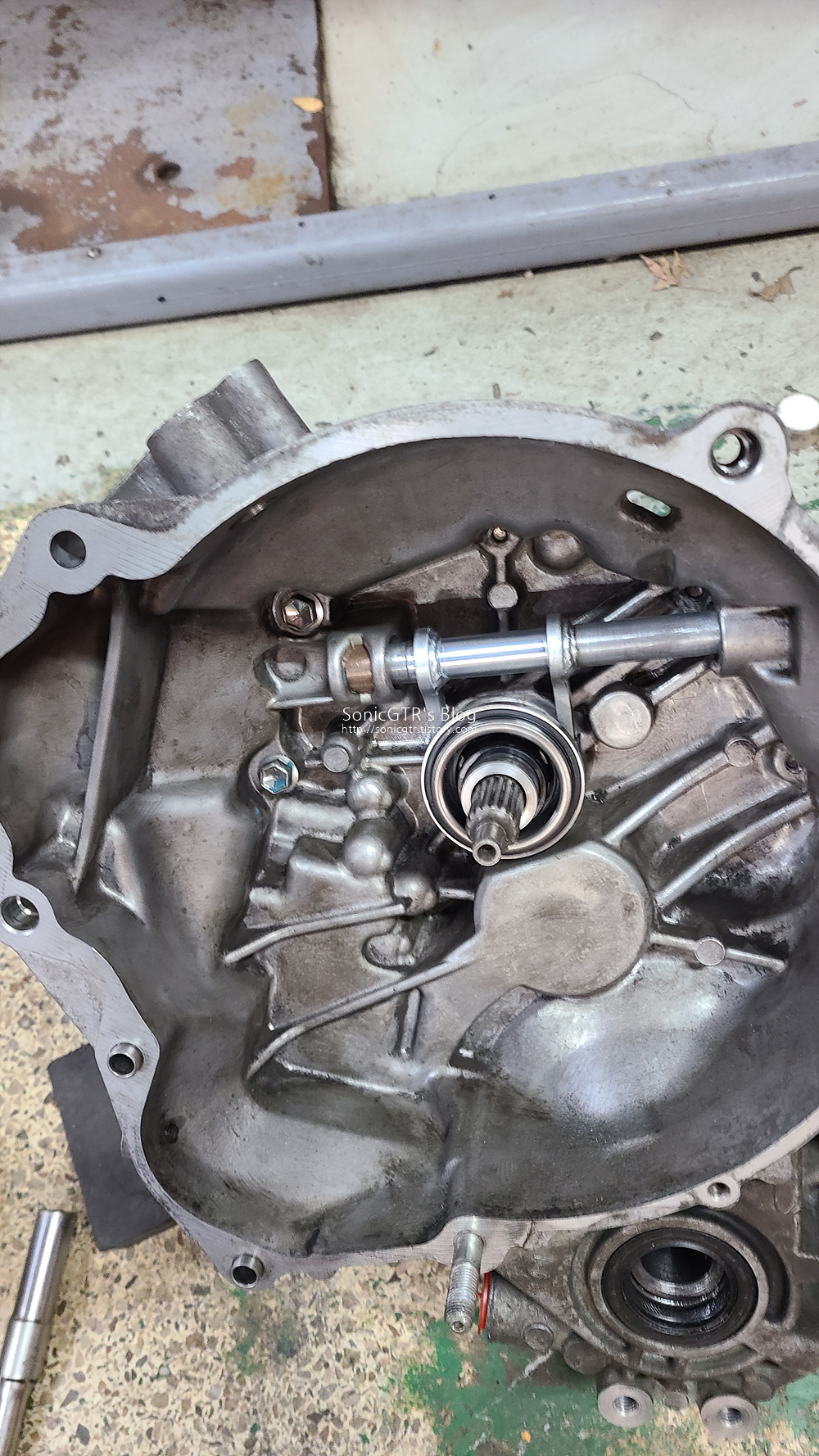

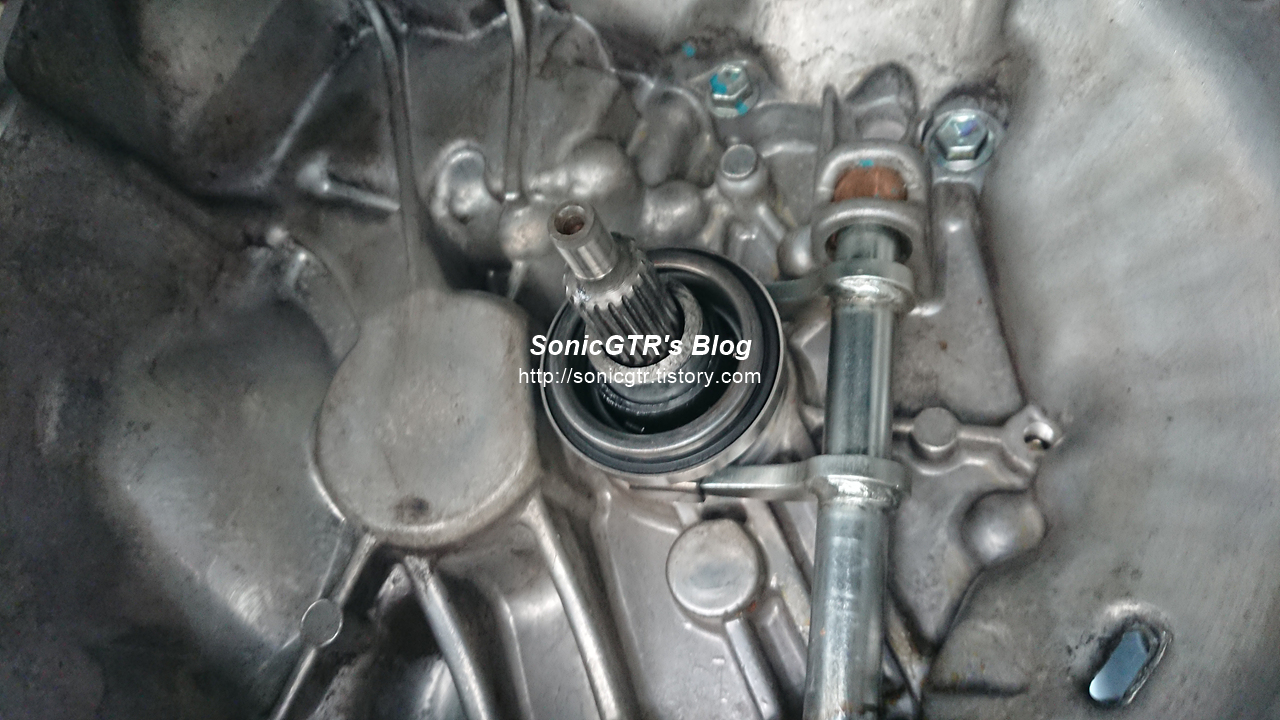

변속기 내부의 클러치 릴리스 베어링 (스러스트 베어링)은 반드시 새걸로 교환, 릴리스 포크는 부싱측에 구리스 작업을 전부 해 줬습니다.

거기에 변속기 입력축 스플라인, 릴리스베어링과 입력축 접촉지점, 릴리스 베어링과 릴리스 포크 접촉지점에 내열그리스로 윤활작업도 동시에 진행했습니다.

단, 여기서 윤활하는곳은 클러치 작동방식 특성상 견딜수 있는 온도가 굉장히 높아야 하고, 고속 회전시에 축에서 떨어져 나가지 않을 성질을 가진 구리스만 사용해야 합니다.

https://aftermarket.zf.com/go/en/sachs/catalogs/#/article/4200+080+060?languageID=4&brandID=32&countryID=ROK&vehicleTypeIDs=p



Find the Right Spare Part Quickly With the SACHS Catalog

Which spare part fits which vehicle? Find out about all the SACHS spare parts catalogs that are available free of chargeonline, as a print version or in PDF format.

aftermarket.zf.com

예를들면 이런거요. 클러치 마찰시 발생하는 열이 굉장히 높으므로 이런 온도 속에서도 입력 축에 고스란히 붙어있을 구리스를 사용해야 합니다.

저는 클러치 구리스를 따로 가지고 있질 않아 브레이크 캘리퍼 구리스로 대체 했는데 추천 안하고 싶습니다.

변속기를 엔진에 조립하고, 마운트 조립, 각종 부품/케이블/전선류를 원래대로 조립한다음 수동변속기 오일을 2.1리터 정량 주유

그외 나머지 부품 전부 조립후 시운전을 다녀오면 작업은 끝입니다.

생애 처음으로 한 작업 치고 완벽하게 잘 되어서 나름 자랑거리로 삼는 중입니다.

교환한 부품들.

클러치 디스크 / 클러치 압력판, 수동미션 오일 드레인/필 플러그 2개, 스러스트 베어링

사진에는 없는 후 크랭크 리테이너... 이렇게 교환을 했고

반클러치 잡을때 차가 부서질것 같은 진동은 80% 정도 해결 되었습니다. 나머지 20% 정도의 진동이 아직도 발생하고 있는데요, 이건 플라이휠 까지 교환하고, 클러치 윤활 구리스도 위에 링크 건 SACHS 같은 전문업체 구리스를 써야 완벽히 해결될듯합니다.



이렇게 작업범위를 늘려가면서 자동차 정비에 대한 보람도 느끼게 되는듯 합니다.

Posted by HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요



2012년 4월 출고 쉐보레 스파크, 저희 아버지 차량입니다.



2019년 2월경 엔진오일 교환을 한게 대략 13만 6000Km 이었는데, 하체 상태가 좋지 않았던걸 전체 한번 싹 털었습니다.



작업내용은

1. 앞 쇽업소버 어셈블리 교환

2. 앞 로워암 양쪽 교환

3. 앞 타이로드 엔드 교환

4. 앞 스태빌라이저 링크 교환

5. 뒤 쇽업소버 교환

6. 뒤 스프링 / 스프링 마운트 교환

7. 휠 얼라이먼트



입니다.

앞 쇽업소버를 어셈블리로 교환하는 이유가, 스프링 같은건 재활용이 가능하지만 제가 방문한 셀프 정비소에서 스프링 작기 사용을 허용하지 않은 탓에 어셈블리로 미리 조립해서 가는 방법밖에 없었습니다.



앞 쇽업소버를 조립하기 위해서는 이와 같이 스프링 작기를 이용하여 스프링을 압축시키는 작업이 필요합니다.



업소용 스탠드 작기를 사용하면 굉장히 편하겠지만, 일반 가정집에 그런 업소용 공구를 들일 공간이 없는 탓에 이런 수동 작기를 이용해 압축합니다.

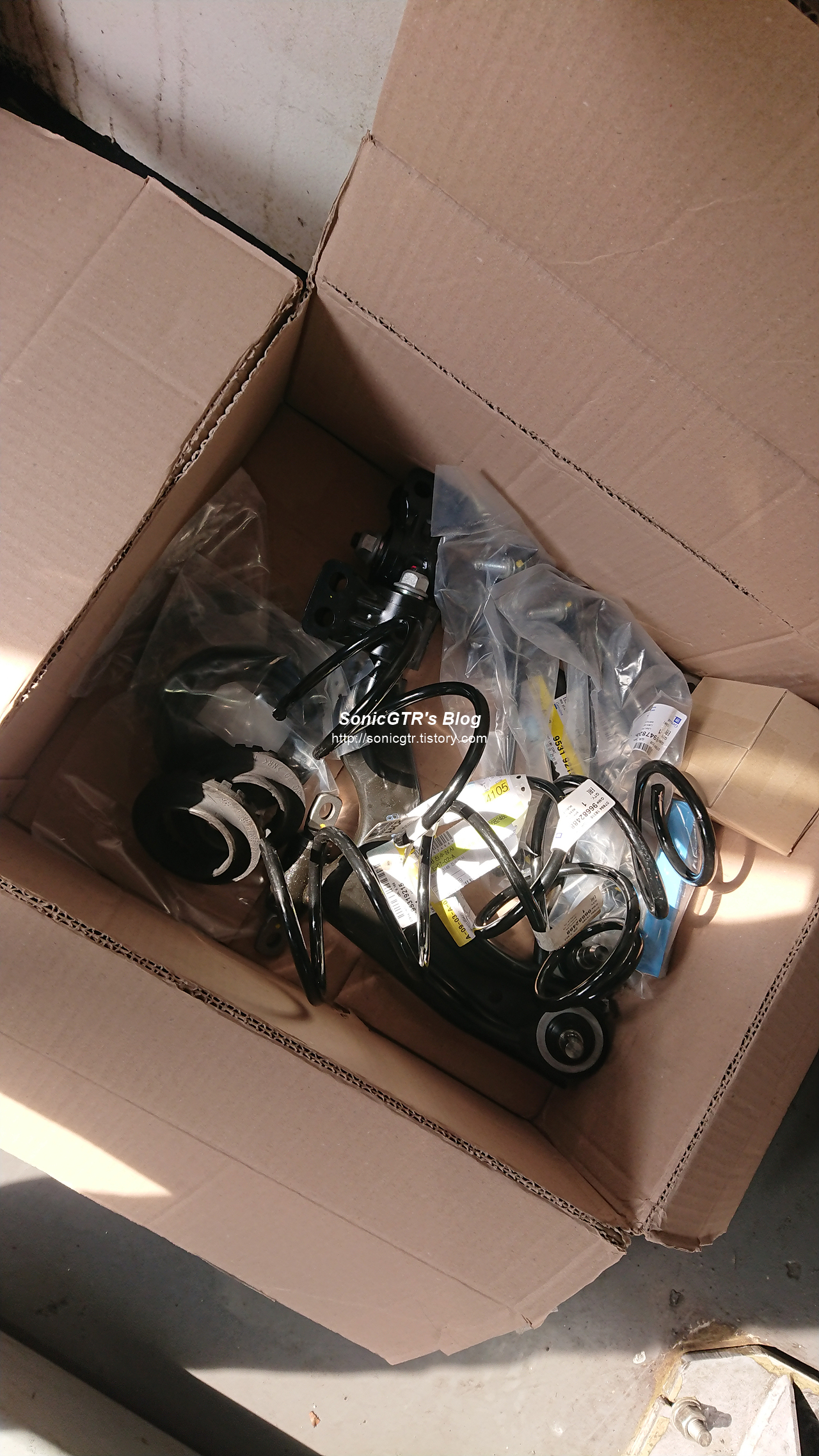

앞 쇼바만 조립하면 부품은 준비가 전부 되어있던 상태로, 셀프 정비소에 가서 작업을 시작합니다.





뒷 쇼바와 스프링부터 작업을 실시합니다.



둘다 동시에 교환 할것이지만 저는 뒷 스프링 먼저 작업을 시작했습니다.



편하게 할려면 토션빔 자체를 아래로 축 쳐지게 하는게 가장 편하겠지만, 그렇게 하기 위해서는 뒤 브레이크장치, 허브(바퀴 축) 등 떼야 할것도 많고 브레이크 오일 에어빼기 작업까지 해야하는데, 혼자서 작업하는데 이렇게 까지는 할수 없습니다.



제조사 매뉴얼에서도 명시되어 있는 방법을 사용하기로 합니다.

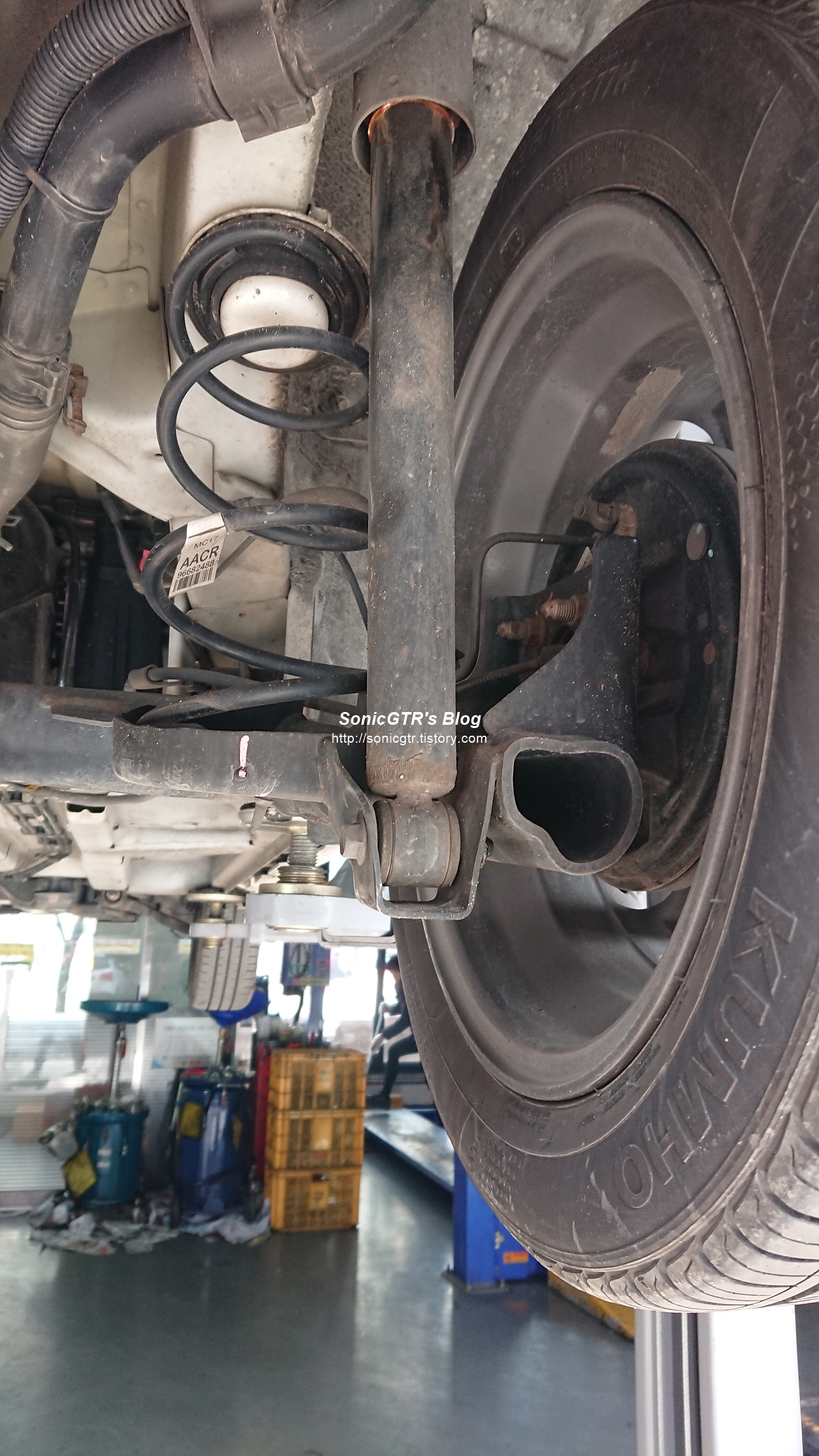

이런 식으로 적당히 토션빔을 쳐지게 해서, 스프링을 일자 드라이버 긴것으로 제껴서 탈거/장착을 하게 됩니다.

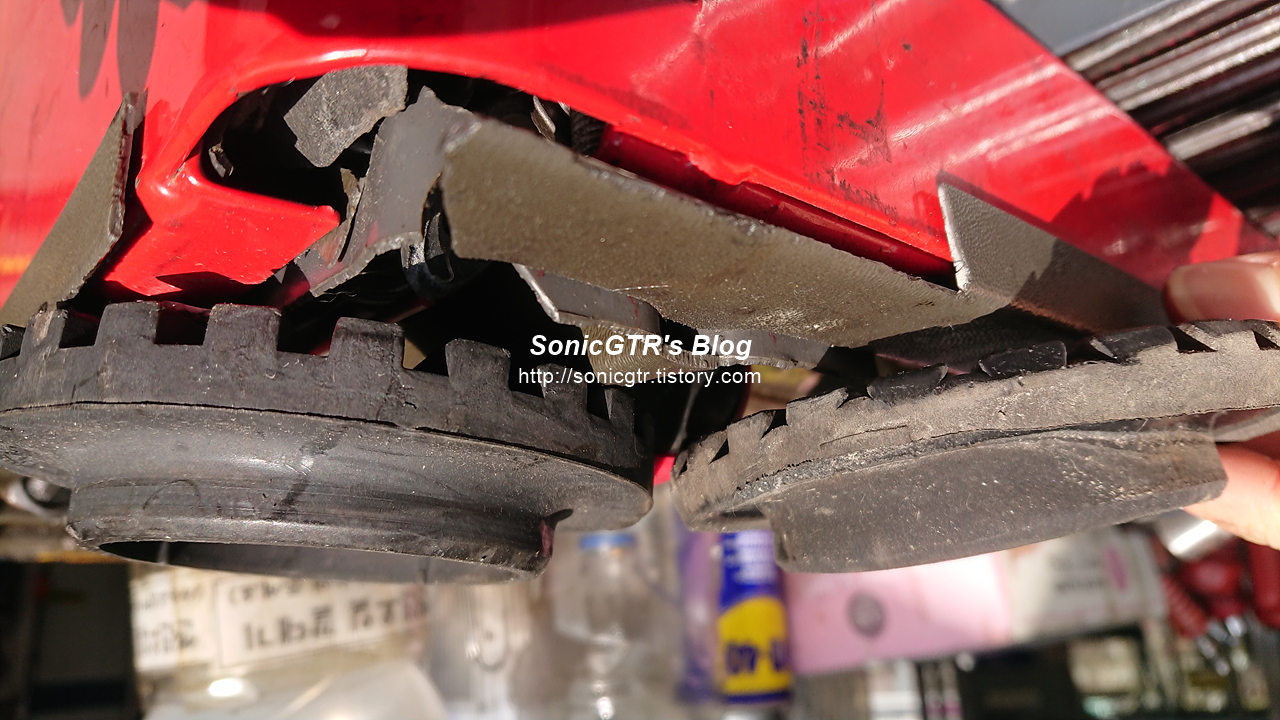

호떡이 다 된 스프링 마운트 고무.



다음은 뒷 쇼바 교환입니다. 토션빔 차량의 장점 중 하나가 쇼바 교환작업 만큼은 차를 안띄우고도 가능하다는 점이죠.



2019/03/11 - [나의 관심분야/자동차] - 쉐보레 스파크 구형 뒷 쇼바 교환, 앞 쇼바마운트 이야기, 워셔액 노즐 교환, 스포츠 페달 장착



이때 했던것 그대로...

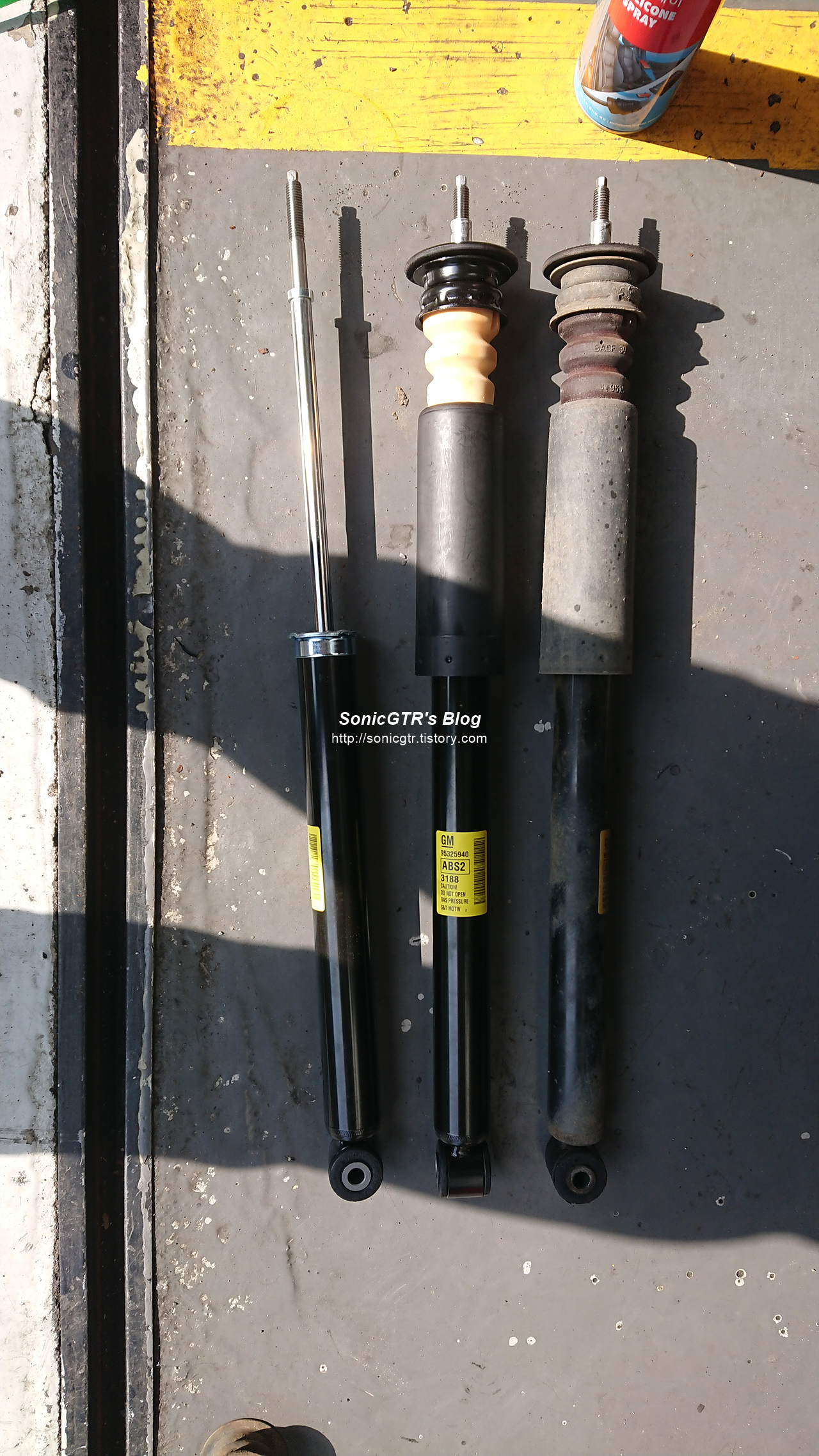

쇼바 와셔와 마운트 고무는 재활용, 범퍼고무와 부츠는 새걸로 교환합니다.

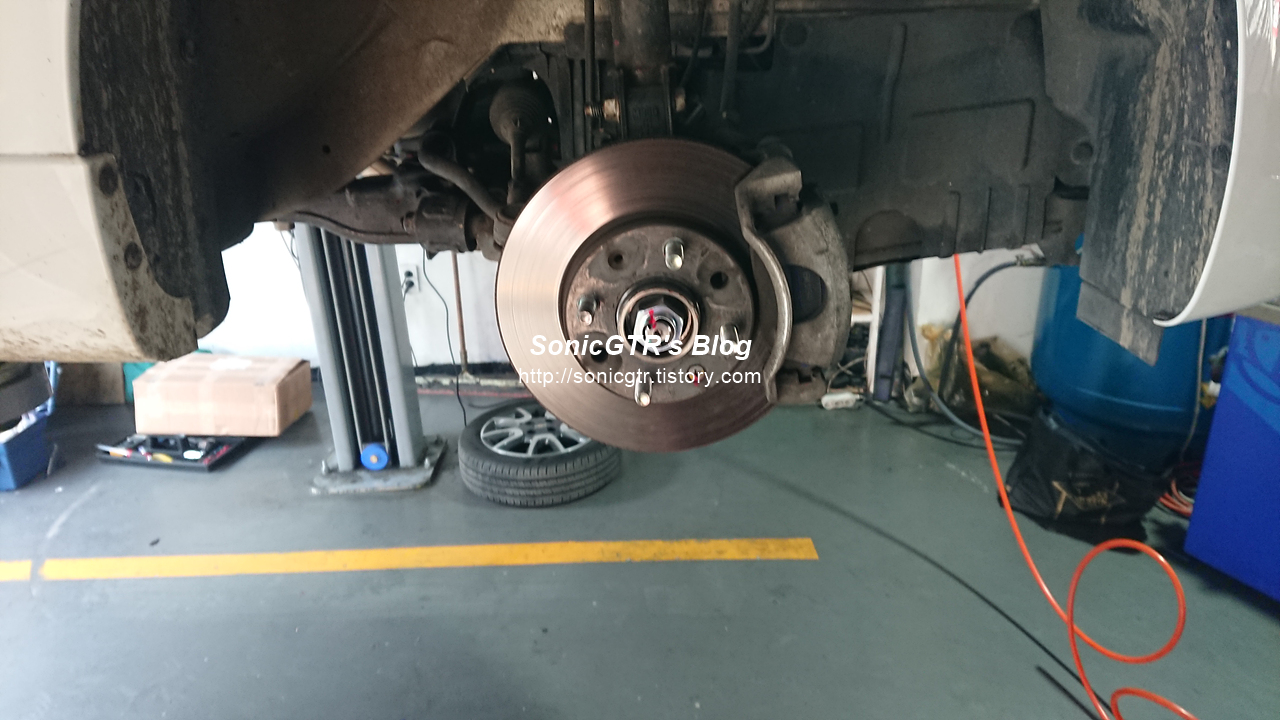

이제 앞바퀴 쪽 작업을 합니다.





스태빌 라이저 링크, 안쪽 볼 부분을 고정하고 겉에 고정너트를 풀면 됩니다.

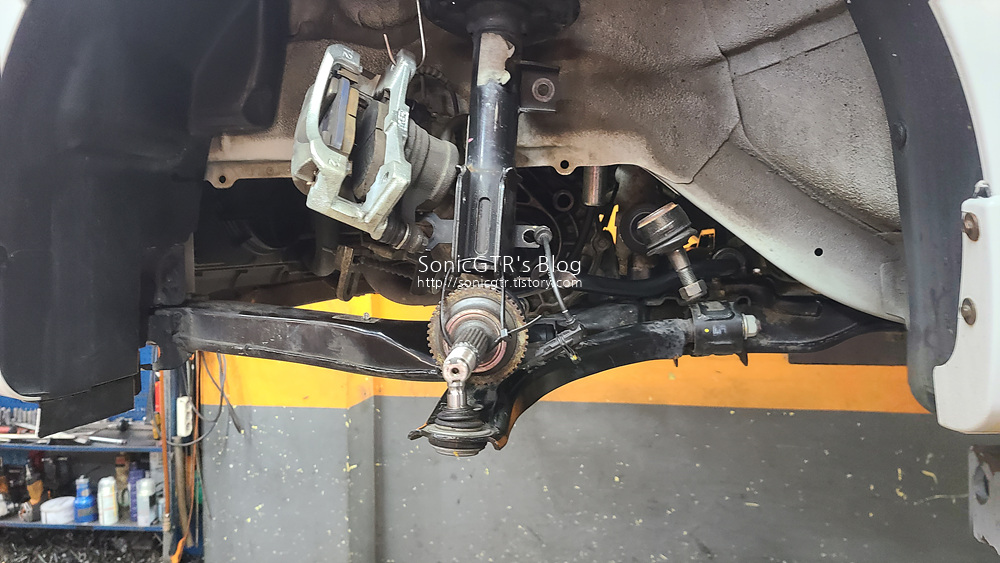

로워암, 고정볼트 총 5개

1개는 너클

2개는 크로스멤버 앞쪽

2개는 크로스멤버 뒷쪽 (관통볼트 체결방식)



로워암 탈거가 좀 어렵긴 합니다.



너클과 연결된 볼 부위가 오래되면 녹으로 고착되어버리는데, 이걸 뗄려면.. 망치질 좀 열심히 해야죠



특히 저는 힘이 그리 센 편도 아니고, 작업당시 오함마 같은 크고 무거운 망치가 없어서 사진에 있는 망치로 죽어라 두들겨 패는 수 밖에 없었습니다.

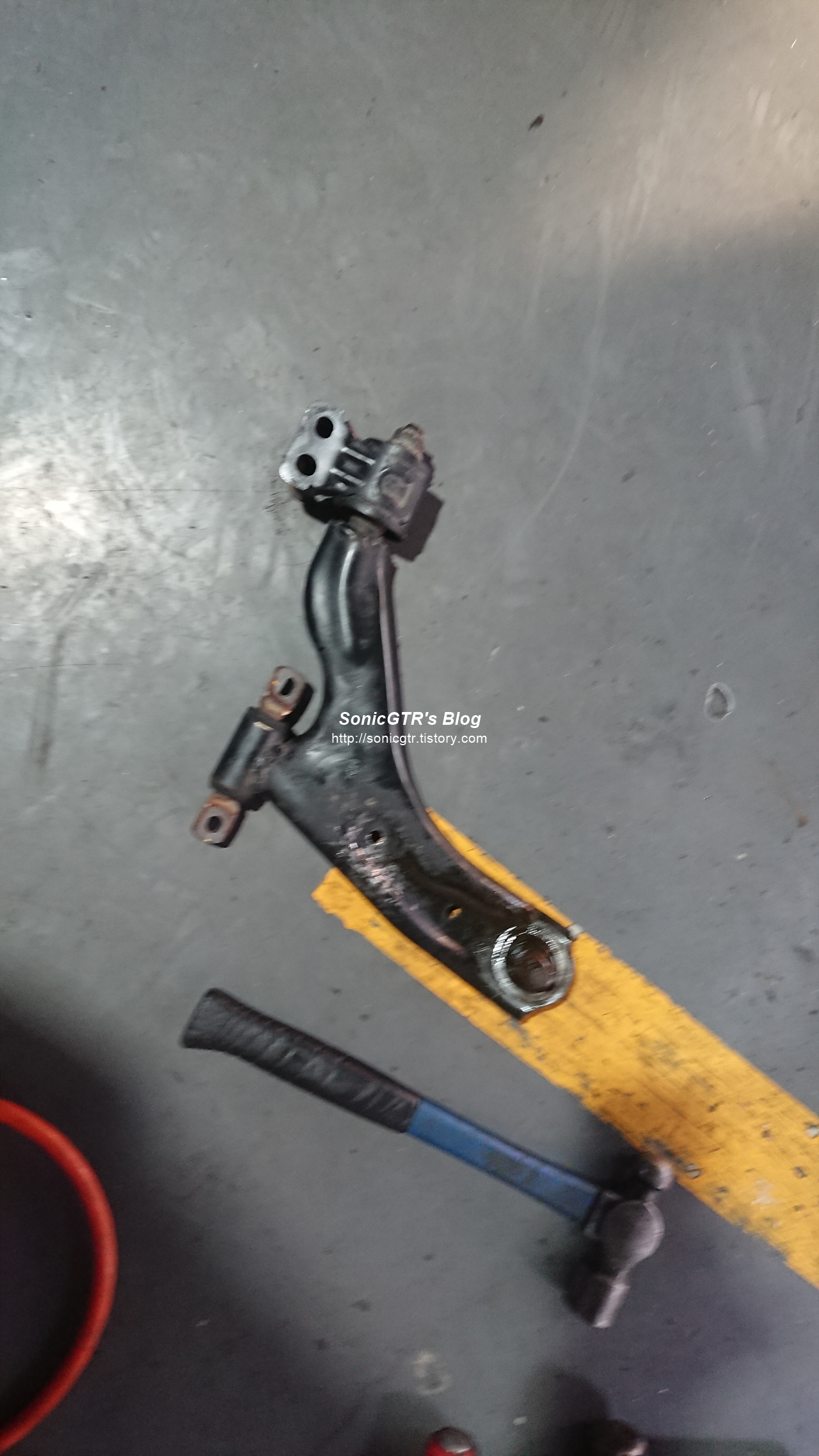

사진의 로워암은 고무부싱이 노화되어 갈라지다못해 찢어져 있었습니다. 조금 찢어진 정도야 주행시 차가 "헐렁" 하다는 느낌만 주고 끝나지만 부싱이 심하게 찢어진다면 핸들이 지 멋대로 논다는 등.. 주행성이 불안한 수준까지 도달하게 됩니다.

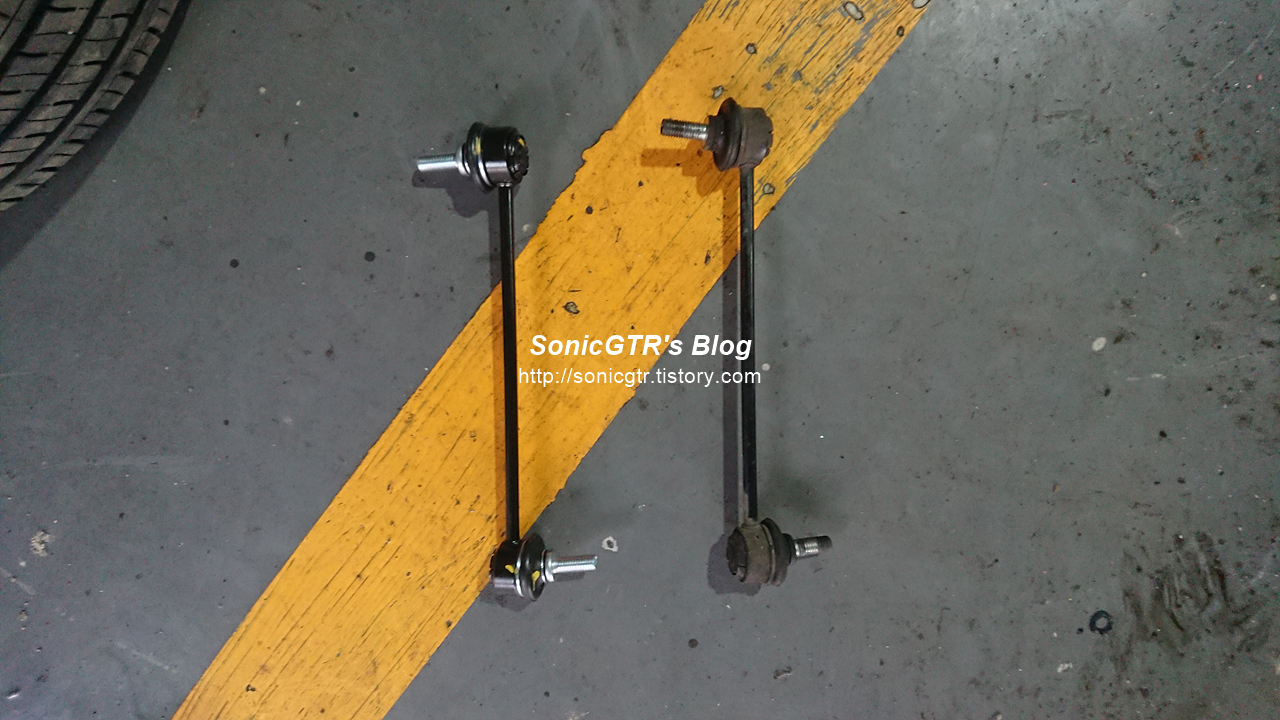

스태빌라이저 새것과 버릴것



오래 사용할수록 관절 부분이 마모되어 헐렁해지게 됩니다.



너무 오래되면 관절부분에 유격이 생겨 주행도중 충격을 받거나 움직임이 생기면 "덜그럭" 등의 금속성 잡소음을 유발하게 되죠.



스태빌라이저 부싱이 문제가 발생할경우 요철 통과나 기타 여러 사유로 스태빌라이저 바가 움직이는 일이 있을때마다 "찍찍" 내지는 각종 고무가 마찰되는 잡소음이 발생될수 있으나, 스파크는 스태빌라이저 부싱에 문제가 발생할경우 스태빌라이저 바 자체를 같이 교환해야 하는 구조이므로 참고하시기 바랍니다.

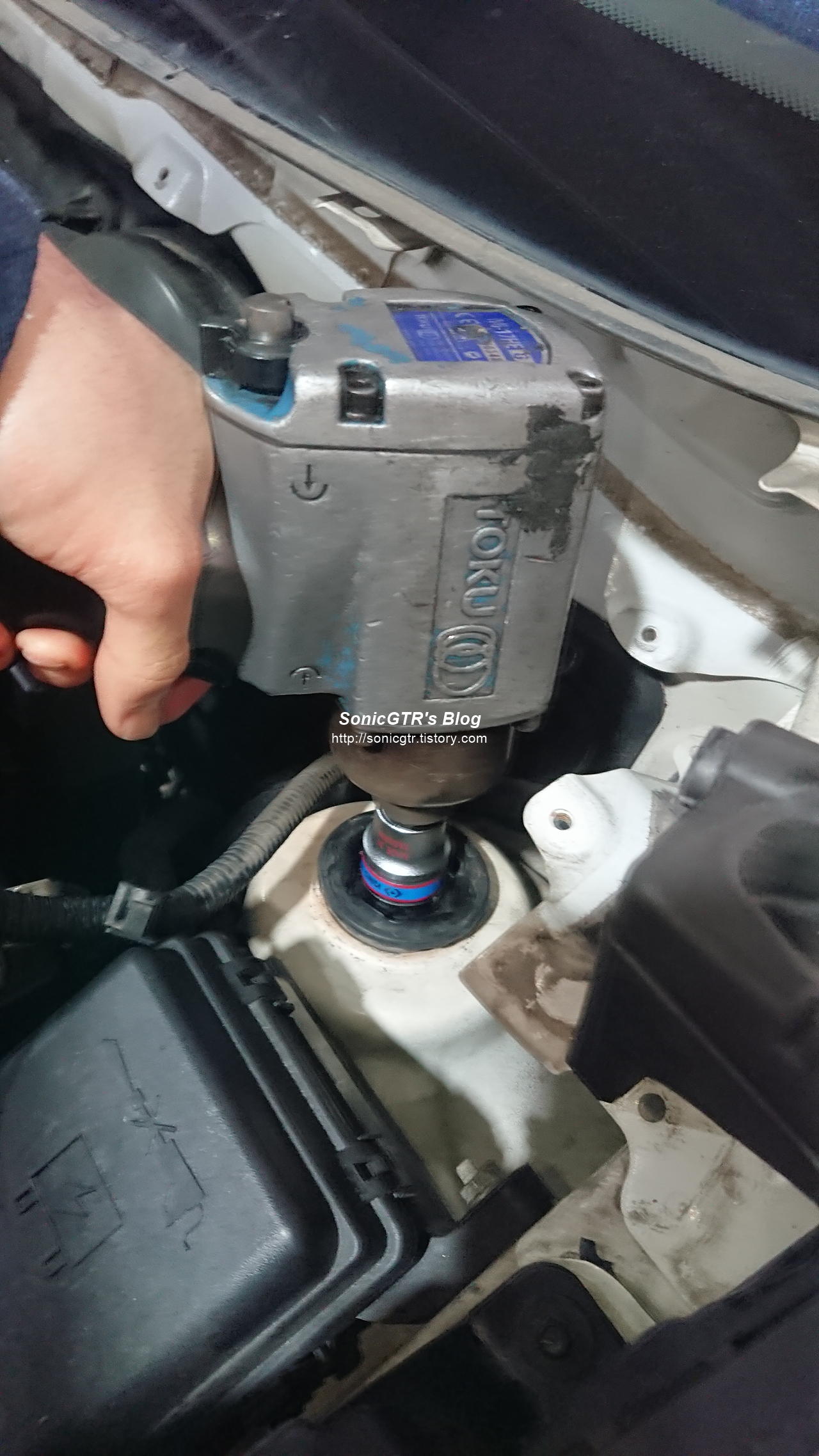

앞 쇼바 교환작업. 스파크의 앞 쇼바는 교환하기가 조금 까다로운편에 속한데요, 쇼바 상단의 고정 너트를 풀러야 하는데, 그 위에 카울과 플레넘 로워 패널이라고 하는 물받이, 와이퍼 장치 고정하는 철판이 떡하니 자리를 잡고 있습니다.

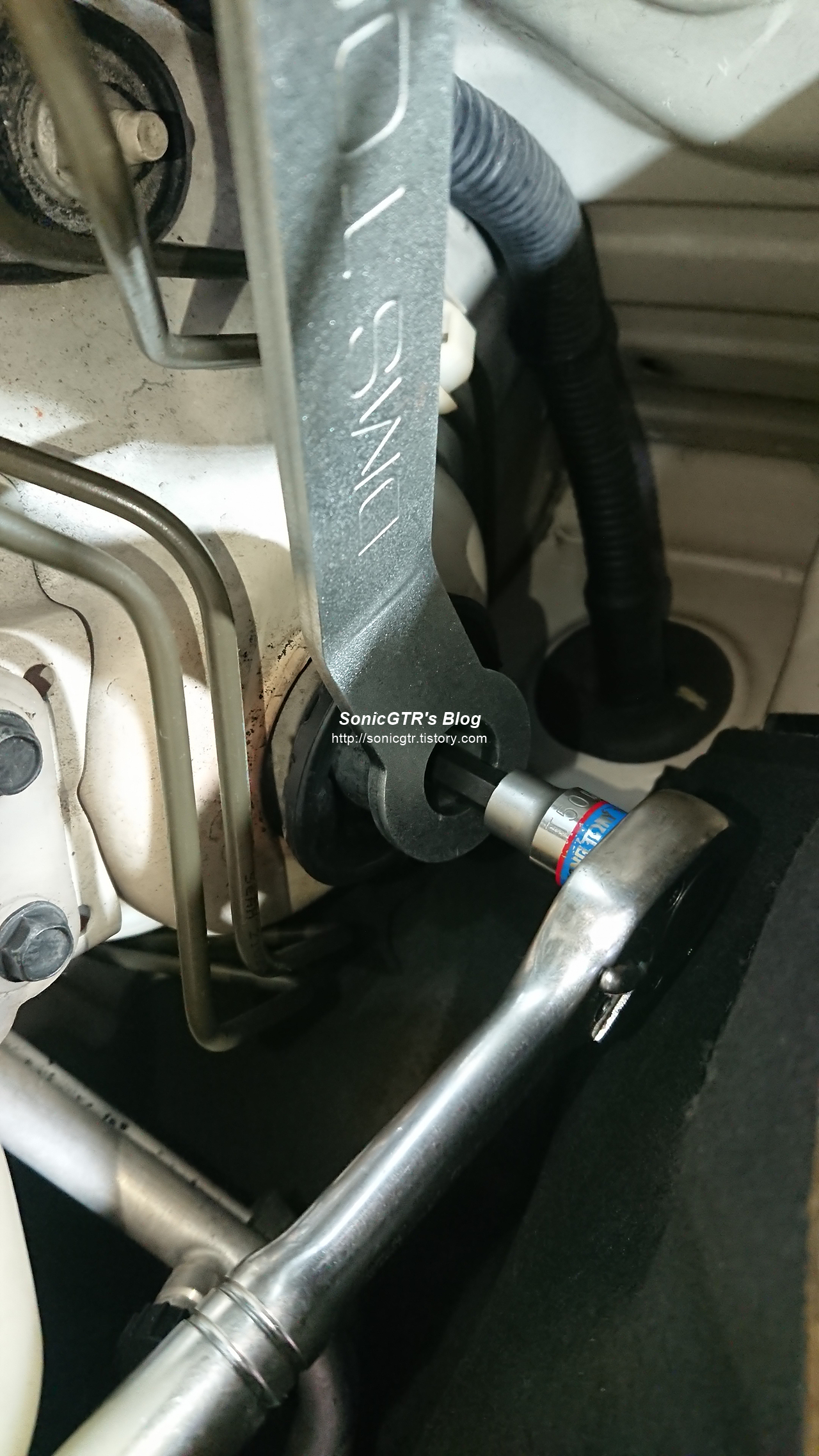

물론 이런 좁은 공간에서 작업을 용이하게 하기위해 특수공구가 있긴 합니다만



이런 특수공구 쓰고도 나사를 못 푸는 약골이라서



깔끔하게 카울, 와이퍼 장치, 물받이 모두 다 떼고 작업합니다.



쇼바 마운트 플레이트 고정너트를 풀어주고

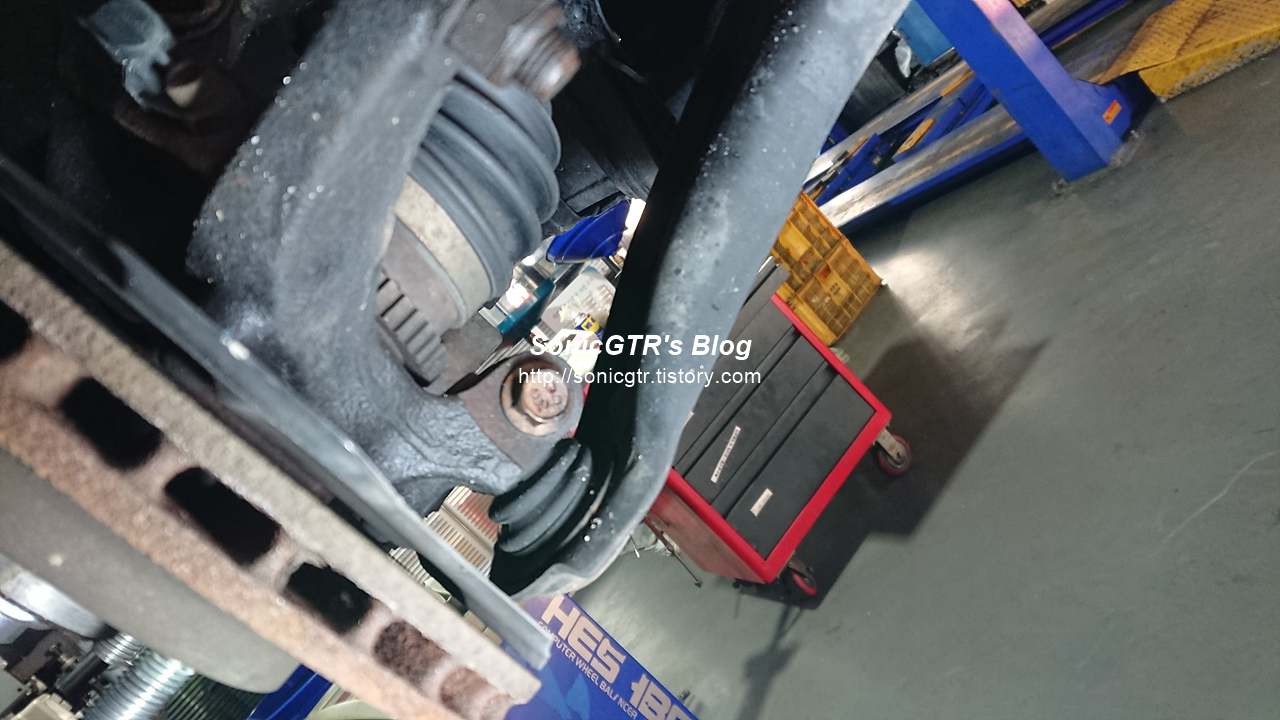

이렇게 쇼바만 덩그러니 남겨준채로, 차를 띄우고 조향 너클쪽에 붙은 쇼바 고정 관통볼트와 쇼바에 고정된 각종 부속들을 다 떼주면 탈거가 됩니다.

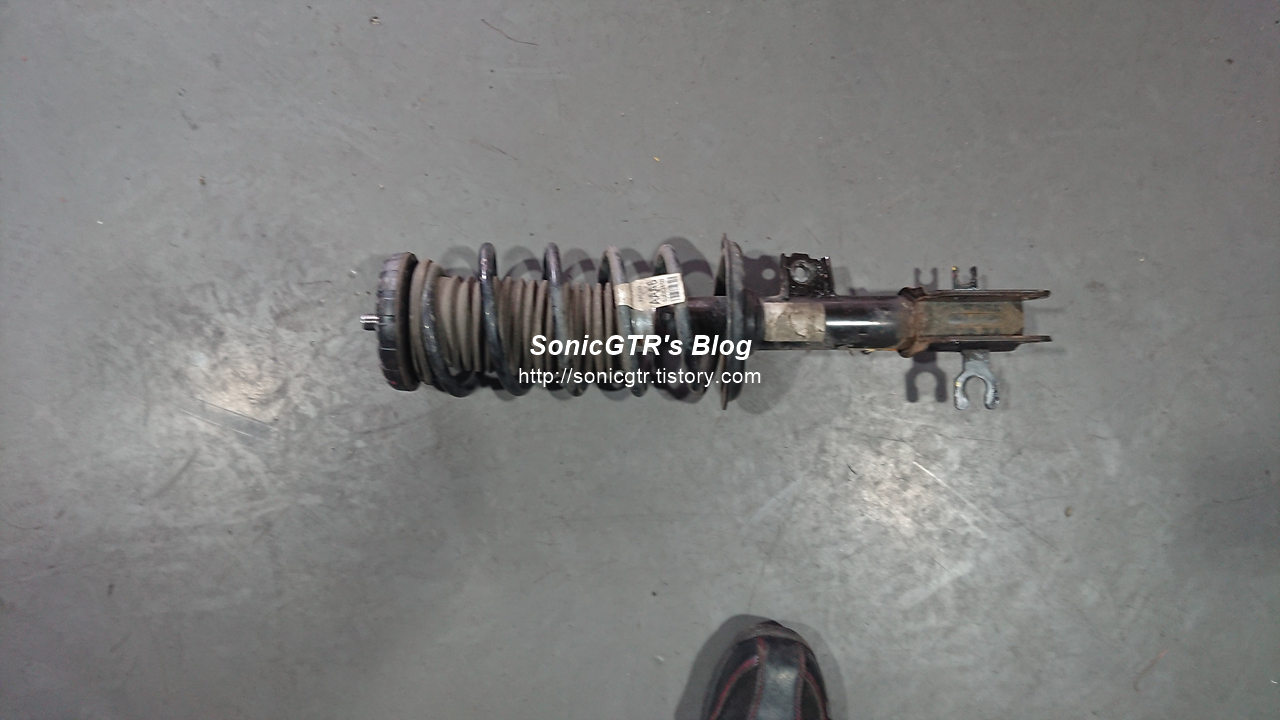

탈거된 쇼바



쇼바마운트가 수명이 다 되었습니다.

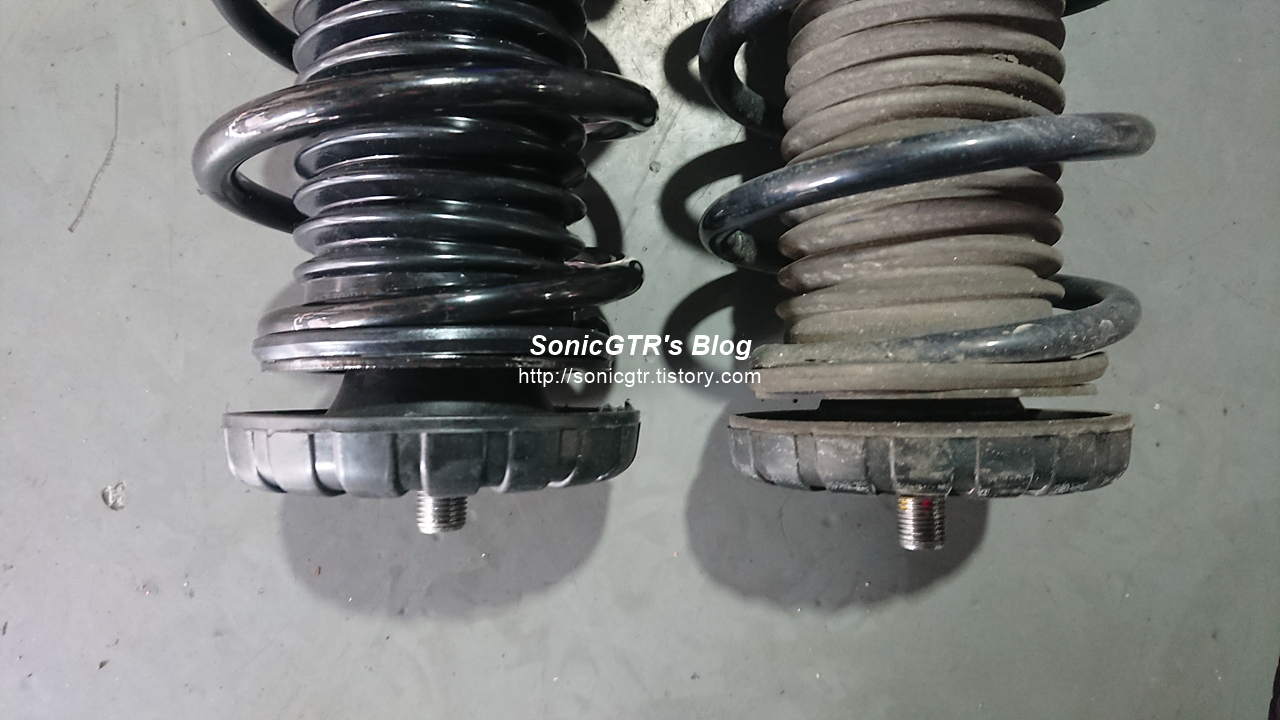

왼쪽의 새 쇼바마운트와 비교하면 높이차이가 확실한것을 볼수 있습니다.

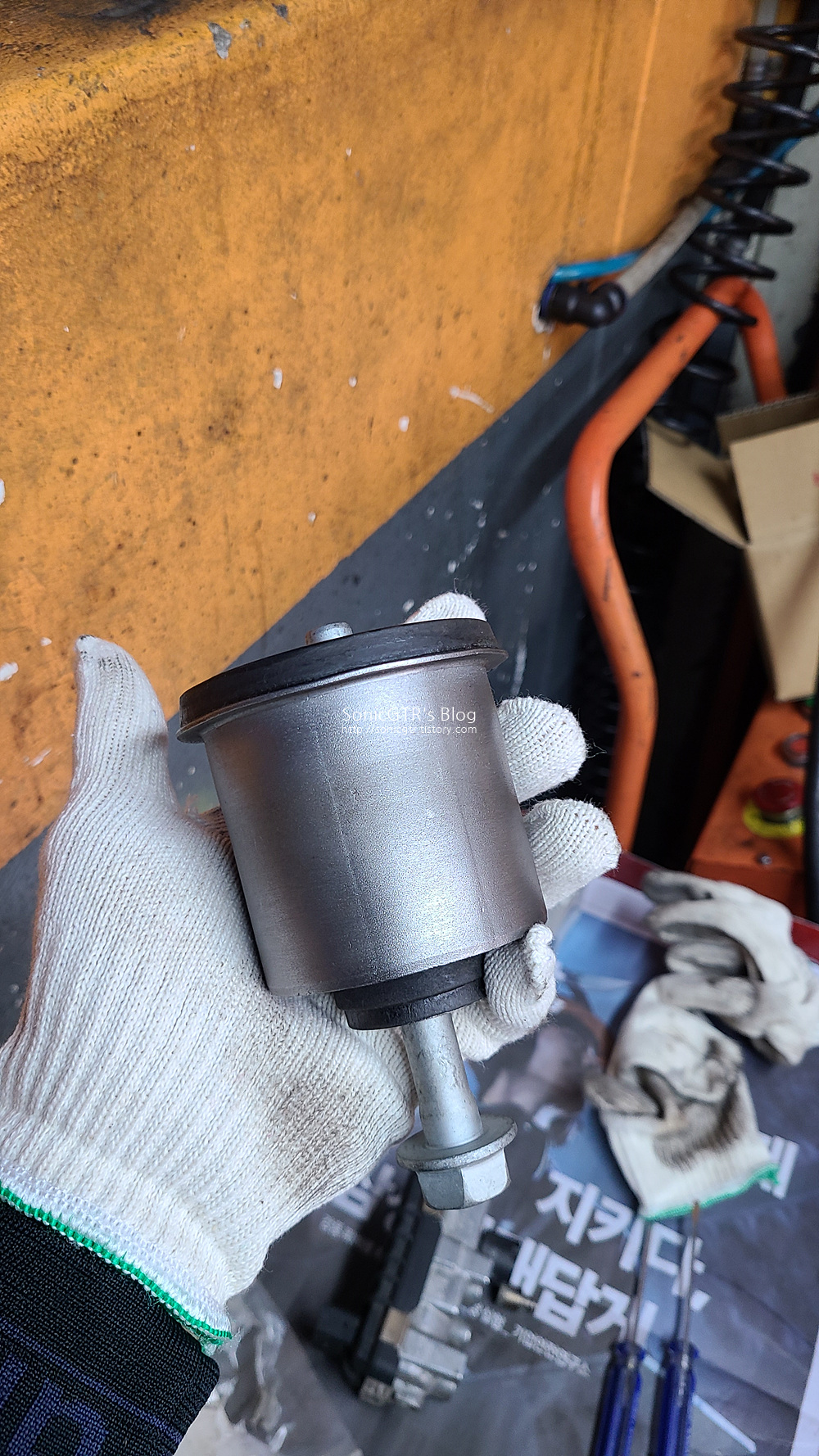

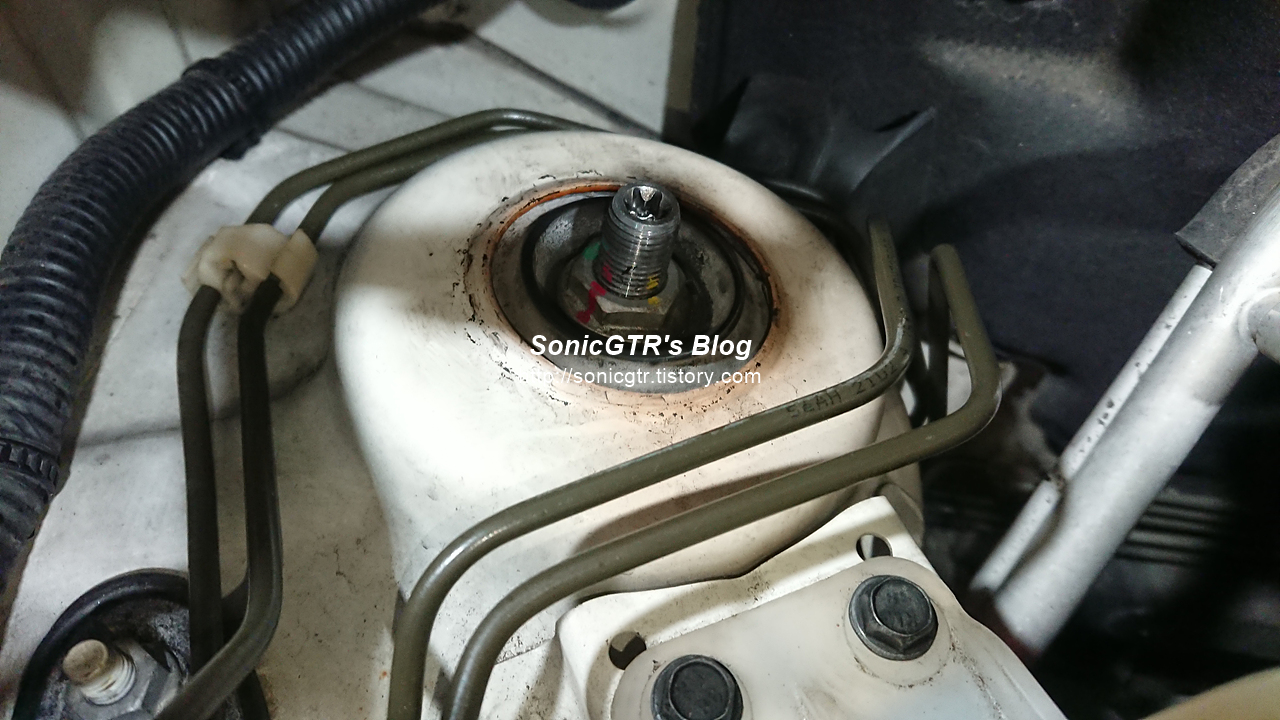

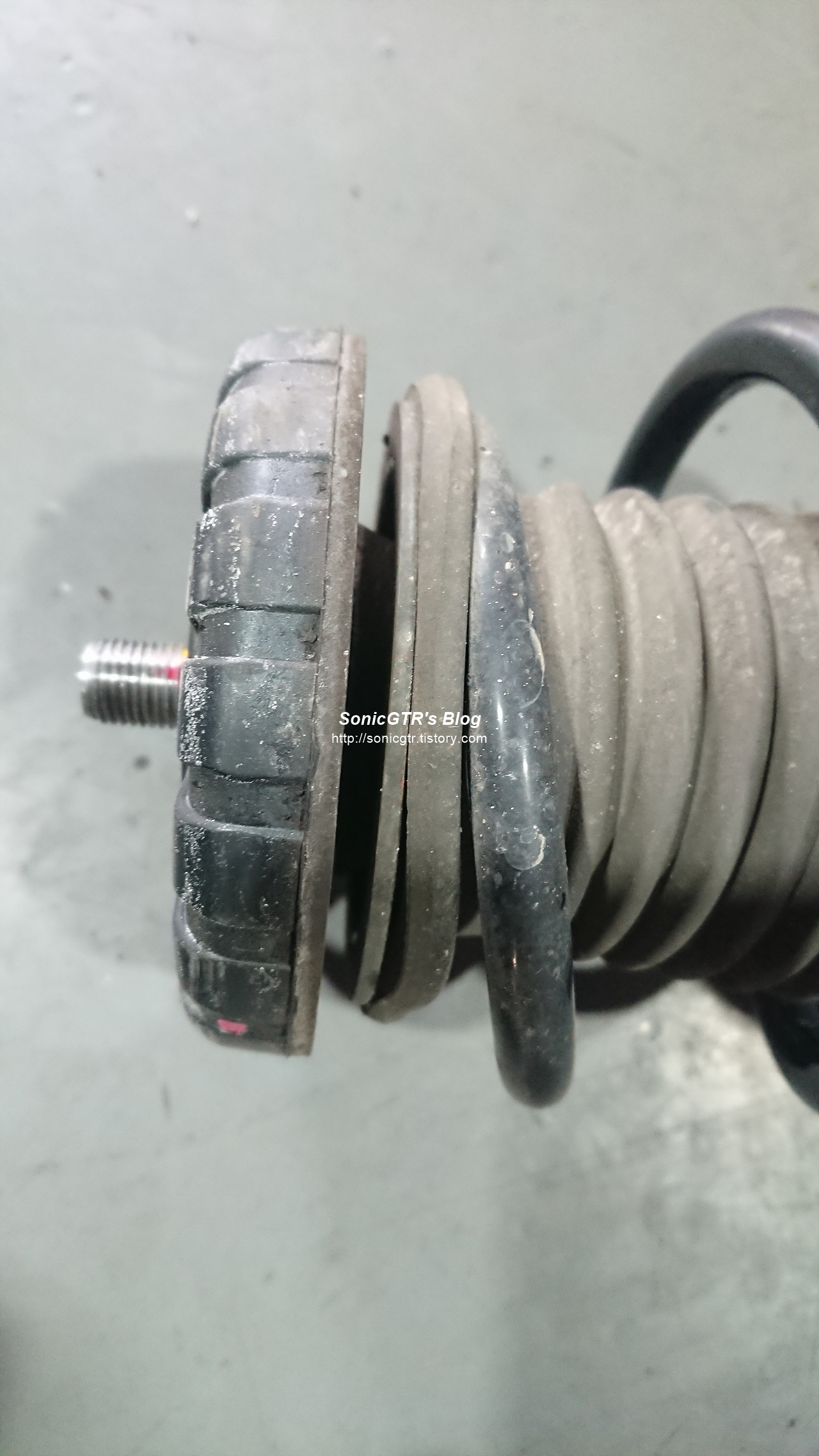

마운트 상단부 측에서 본 모습, 이렇게 주저앉은 쇼바마운트는 차에 장착했을때 마운트 플레이트와 쇼바 사이에 빈 공간이 지나치게 생기게 됩니다. 가만히 있으면서 차체를 지탱해야할 부품이 사소한 충격에도 마구 움직여 버리니 주행할때 불안해지게 되죠.



마지막 작업부품은 타이로드 엔드입니다.



핸들을 꺾을때 스티어링 샤프트 (핸들쪽) -> 스티어링 기어 -> 타이로드 -> 타이로드 엔드 -> 조향 너클 -> 바퀴 순으로 전달이 되는데, 그중 많이 움직이는 관절부품 입니다.

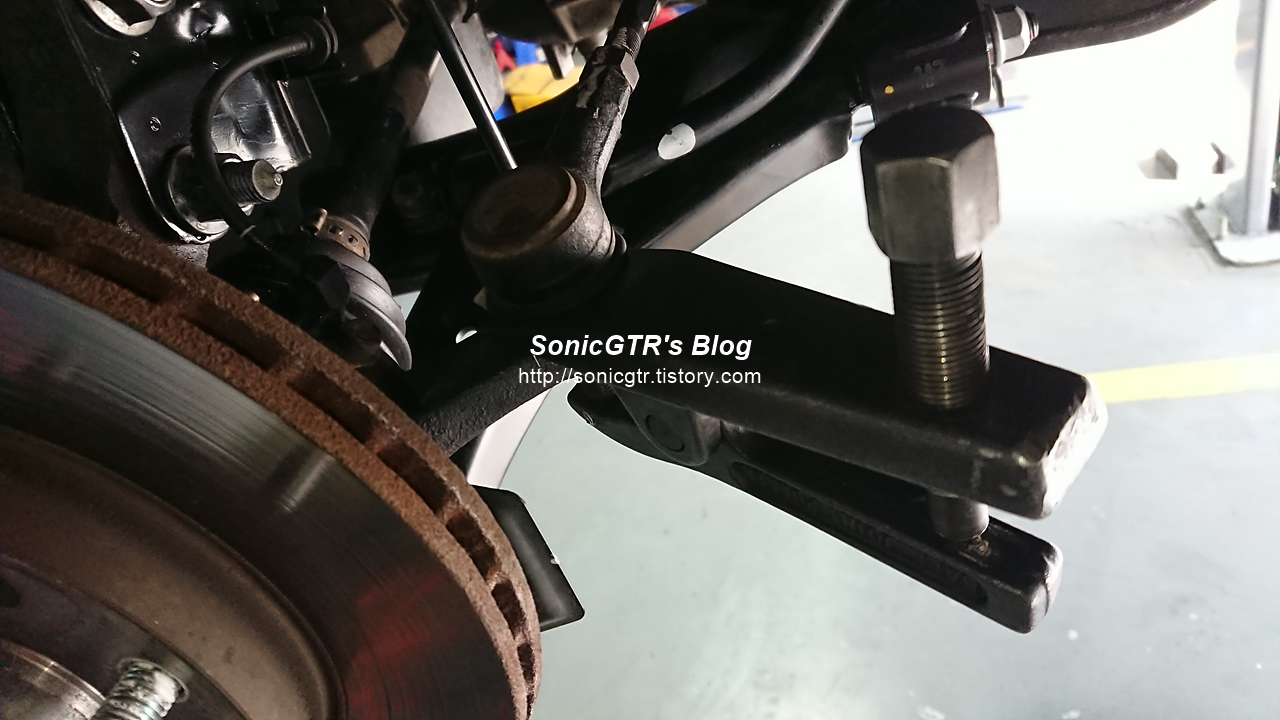

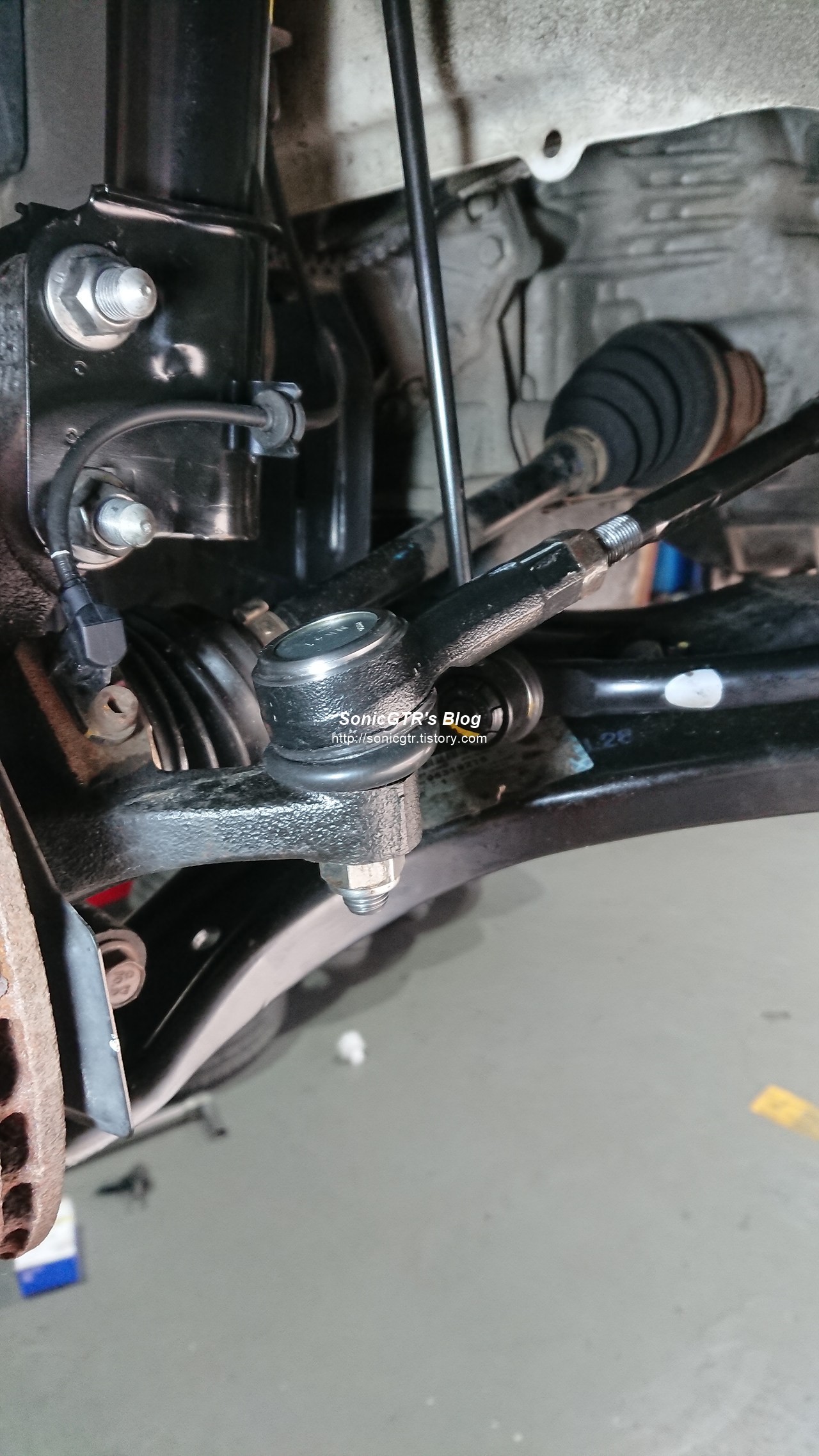

고정방식 특성상 이 부품을 뺄려면 사진과 같이 조인트 빼는 특수공구가 필요합니다.



위에것이 새 부품, 아래것이 버릴 부품

오래되면 스태빌라이저 링크 처럼 내부 관절이 마모되어 헐렁해지고 심하면 달그락 거리는 문제가 생깁니다.



이럴경우 얼라이먼트 조정시 토우 (핸들 쏠림과 관계가 큰 부분) 조정을 제대로 할수가 없고 핸들과 바퀴가 따로 노는듯한 느낌을 줄수 있습니다.





새 부품을 잘 장착하고.. 물론 이 부분은 핸들 쏠림과 직접적인 관련이 있으므로 탈거전과 장착시 위치 맞추는데 각별히 신경 써야 합니다.





얼라이먼트는 타 업체에 의뢰하여 마무리.



작업후 새차 못지않은 하체 상태로 회복이 되어 고속주행시에도 안정감이 회복되었다고 아버지께서 좋아하셨습니다.

Posted by HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

2017년 12월에 구매한 서브우퍼. 파이오니아 사의 TS-WH500A Active Subwoofer 입니다.

https://sonicgtr.tistory.com/209



쉐보레 스파크, 음질 향상을 위한 오디오 튜닝

스파크 LS STAR 를 처음 구매했을때, 굉장히 불만이 있었던 부분입니다. 바로 카오디오. 오디오 데크 성능은 대우일렉트로닉스 제품이니 만큼 기본은 한데, 스피커의 흐리멍텅한 소리는 정말 두 귀를 썩히는 느낌..

sonicgtr.tistory.com

이 당시에 스피커를 업그레이드 했지만, 저음이 오히려 순정상태보다 부족해져서 이것을 어떻게 해결할까 하다가

시트우퍼 라는것을 알게되고 미국 아마존에서 직구를 통해 구매하게 되었습니다.

한국 내에서도 일부 카오디오 업체에서 시트우퍼를 정식 수입, 판매/장착을 해주고 있으나

저는 구매 당시에 Horizontal-Vertical Technology 라는 스피커 기술에 흥미가 생겨서 위의 TS-WH500A 모델을 구매하게 되었습니다.



파이오니아 측 기술 설명은 이렇습니다. 스피커 보이스 코일은 수평방향으로 움직이고, 이 보이스 코일과 연결된 다이어프램(진동판)은 수직방향으로 움직이면서 소리를 내게 된다고 되어있고,

이 덕분에 기존 스피커 대비 두께를 낮추고, 파괴적인 진동을 내지 않고도 풍부한 저음을 낼수 있다고 홍보하고 있습니다.

우퍼 두께가 딱 60mm 인게 제 눈에 들어왔고, 안그래도 좁은 스파크의 실내에 70mm 80mm급의 두께를 가진 타 시트우퍼 대비 성능도 나쁘지 않을것 같아 구매를 결정하게 된 것입니다.

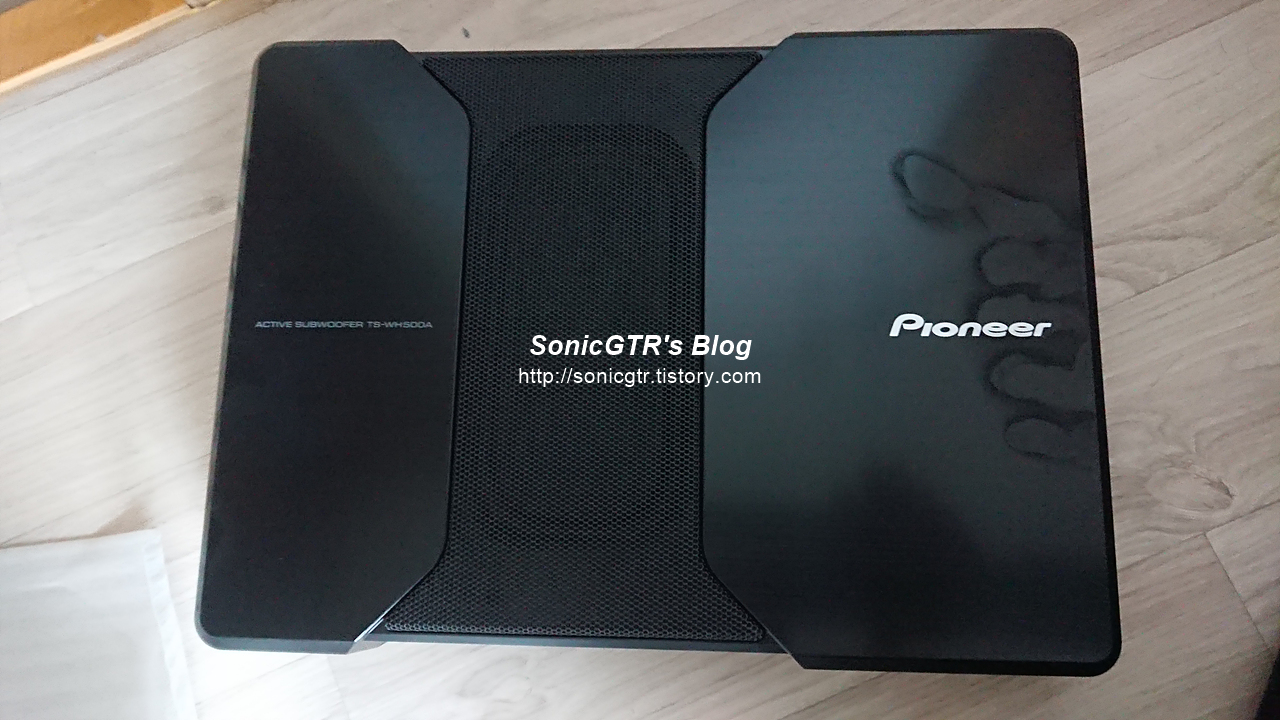

스피커를 개봉하면 이런 모양새 입니다.

가운데 그물망 아래로 진동판이 보이네요.

테스트 삼아 12V전원을 인가하여 잠깐 가동해본 모습.

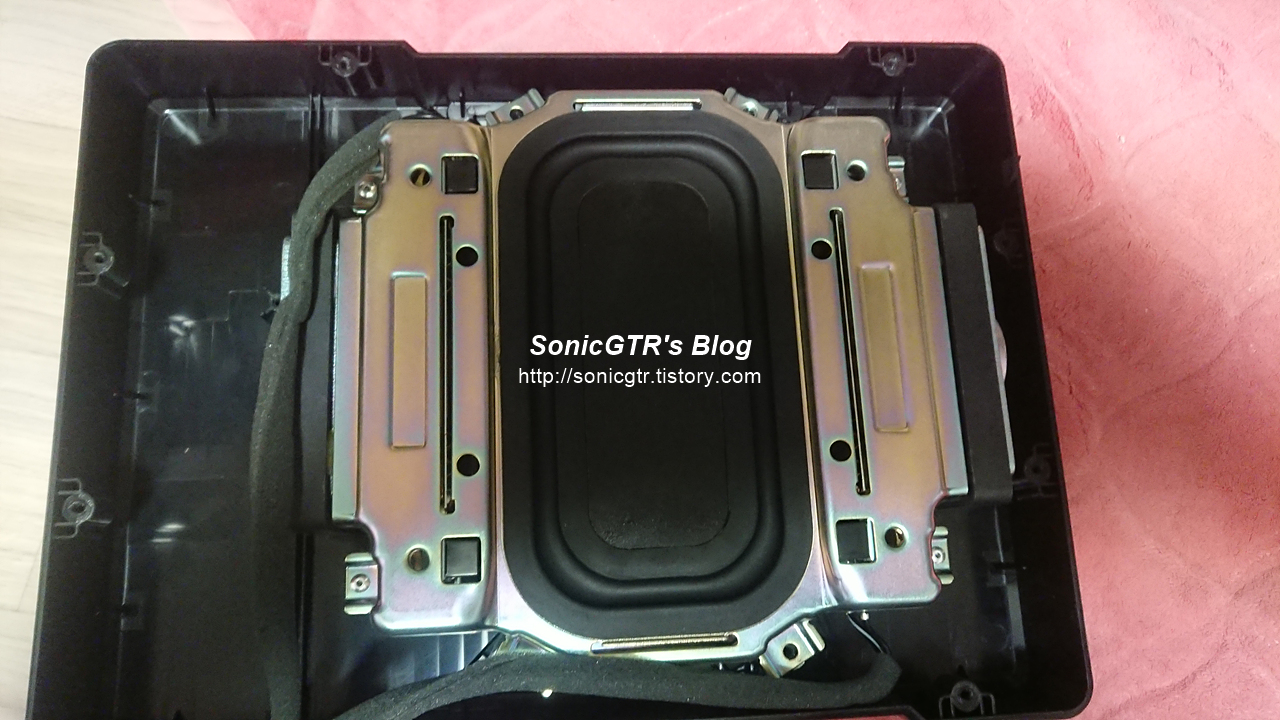

스피커를 분해 해보면 이런 모양새 입니다.

좌/우로 영구자석이 있는데, 이 안에 보이스 코일등 움직이는 유닛이 들어가 있는것으로 보입니다.



차에 장착하기전 사전작업을 일부 해줍니다.

제가 구매한 시트 우퍼는 자출 오디오 데크를 개조하지 않고도, 스피커 신호를 그대로 입력받을수 있다고 되어 있습니다.

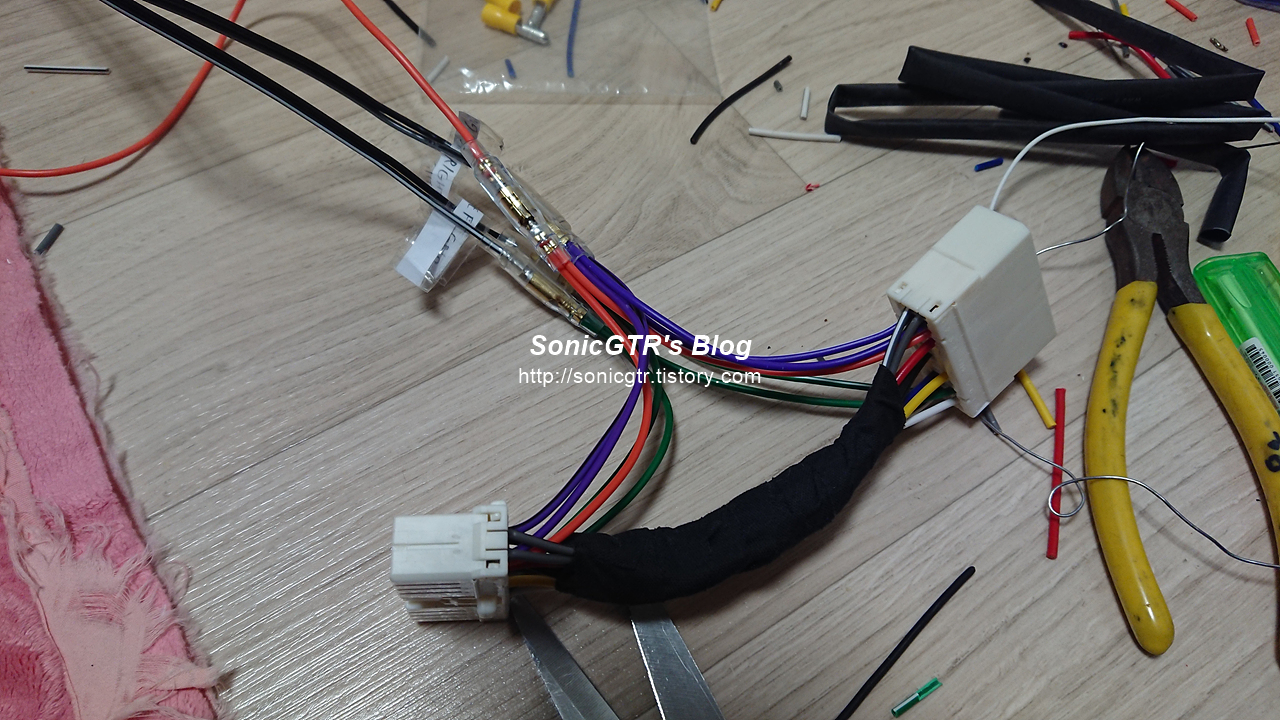

이를 위해, 대우 신형 데크잭, 반대잭을 구매하여 뒤 스피커 오디오 신호를 뽑아낼수 있게 끔 선을 개조하는 작업을 해 주고

개조한 데크 잭에 스피커 신호 -> RCA 변환 케이블을 장착해줍니다.

이제 우퍼를 장착하는 작업을 본격적으로 해보겠습니다.

우퍼를 구매한지 딱 10개월차, 2018년 추석.

모처럼의 휴일을 맞아 미루던 시트우퍼를 장착했습니다.

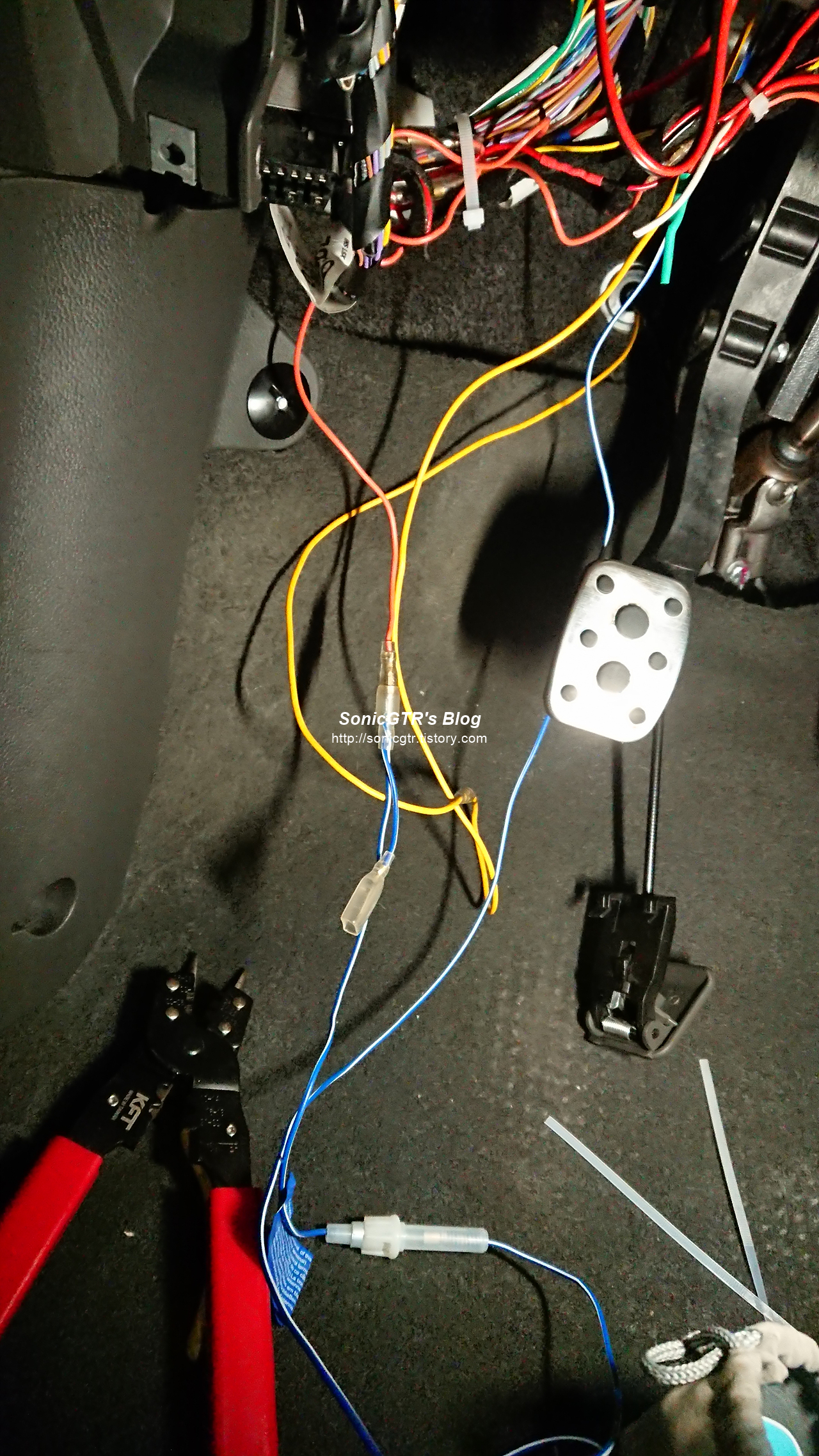

시트우퍼 장착 작업을 하는 도중 12V 상시전원을 건드려야 하는 부분도 있고, 시트우퍼 전원선을 실내에서 엔진룸까지 빼 올때 작업 편의성을 위해, 배터리 탈거 + 엔진 흡기 탈거 + ECU 브라켓 탈거를 한방에 해줬습니다.



우퍼 스피커는 조수석 쪽에 장착할 예정입니다. 조수석 시트를 뺀 다음 어떻게 스피커를 넣으면 좋을지 고민을 해봅니다.

스피커 배선은 차 바닥을 통해서 들어가야 합니다. 선을 바닥에 심을려면? 바닥을 뜯으면 됩니다.

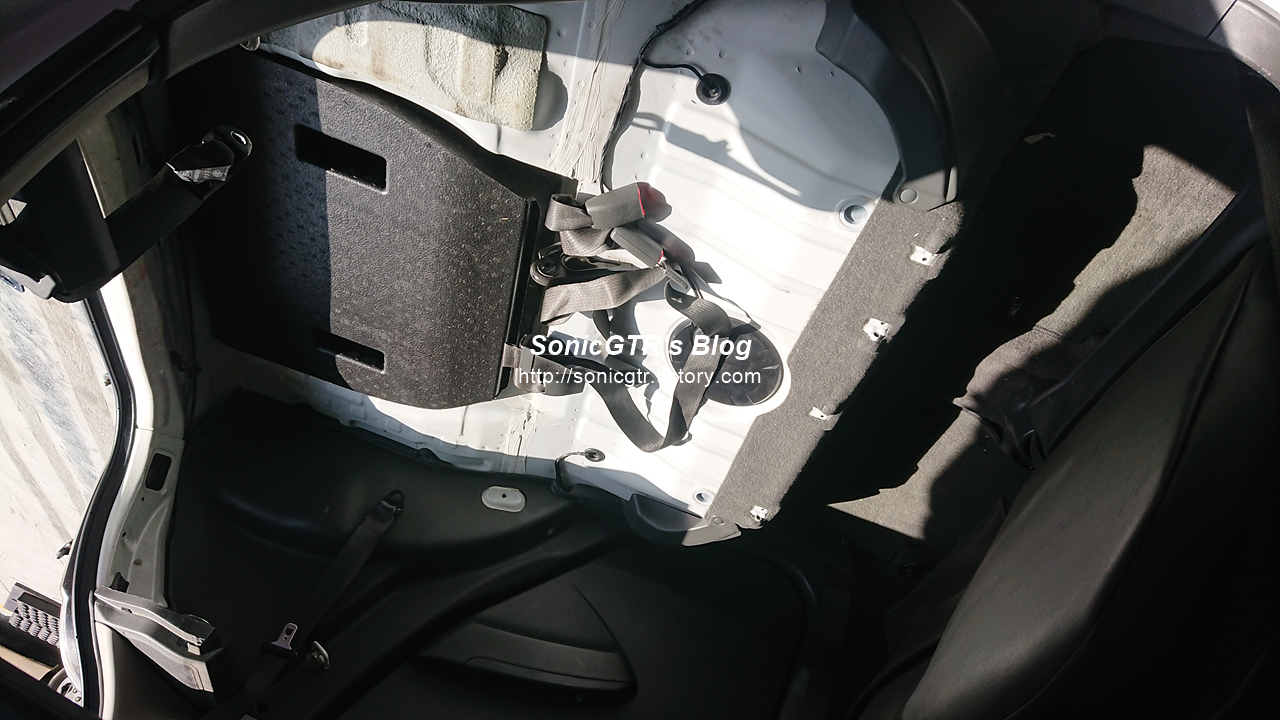

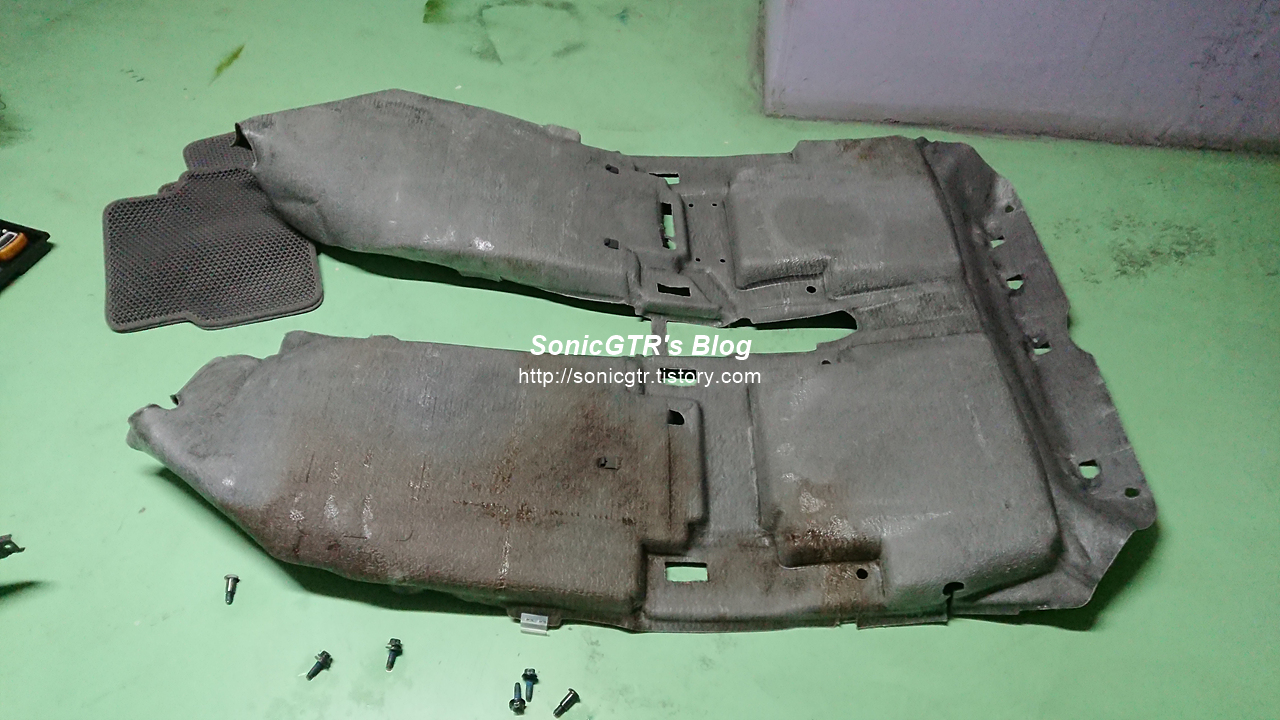

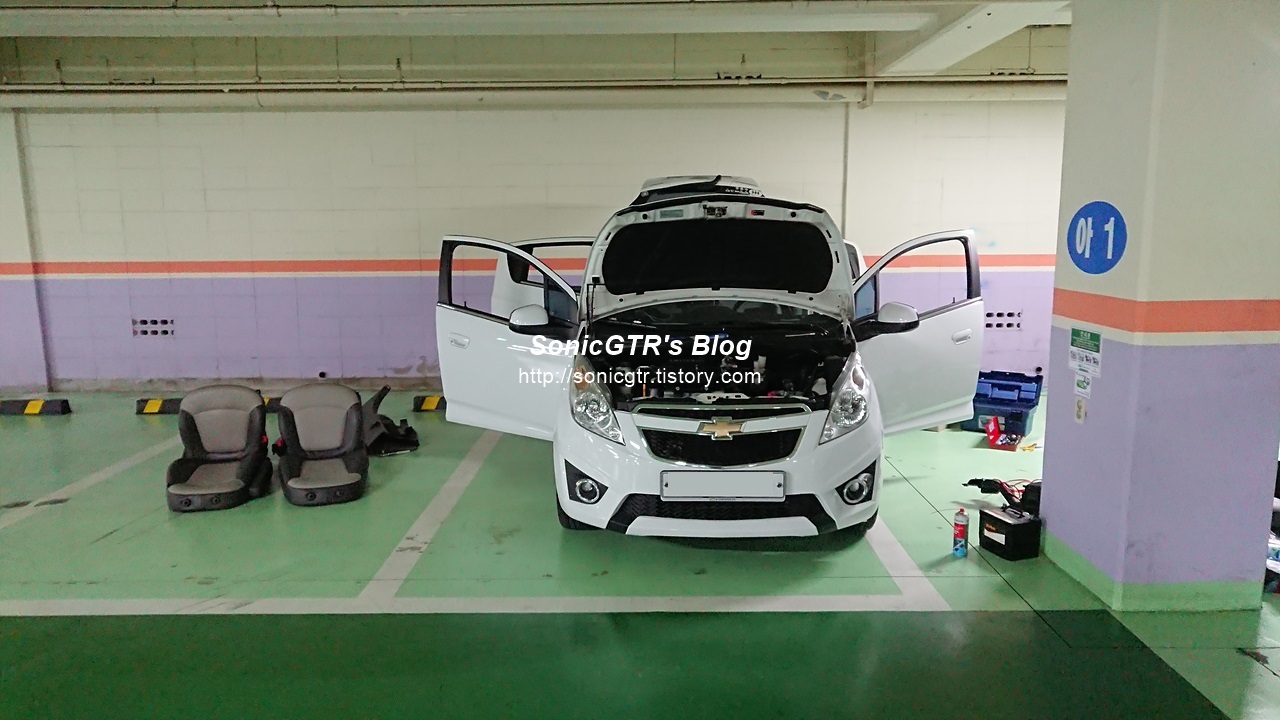

바닥 카펫트를 들어내기위해 차의 모든 좌석, 바닥 카펫트와 연결된 일부 플라스틱 내장재 (주로 로커패널), 플로어 패널 (기어봉, 주차브레이크 레버 바닥 커버) 등을 분리해냅니다.

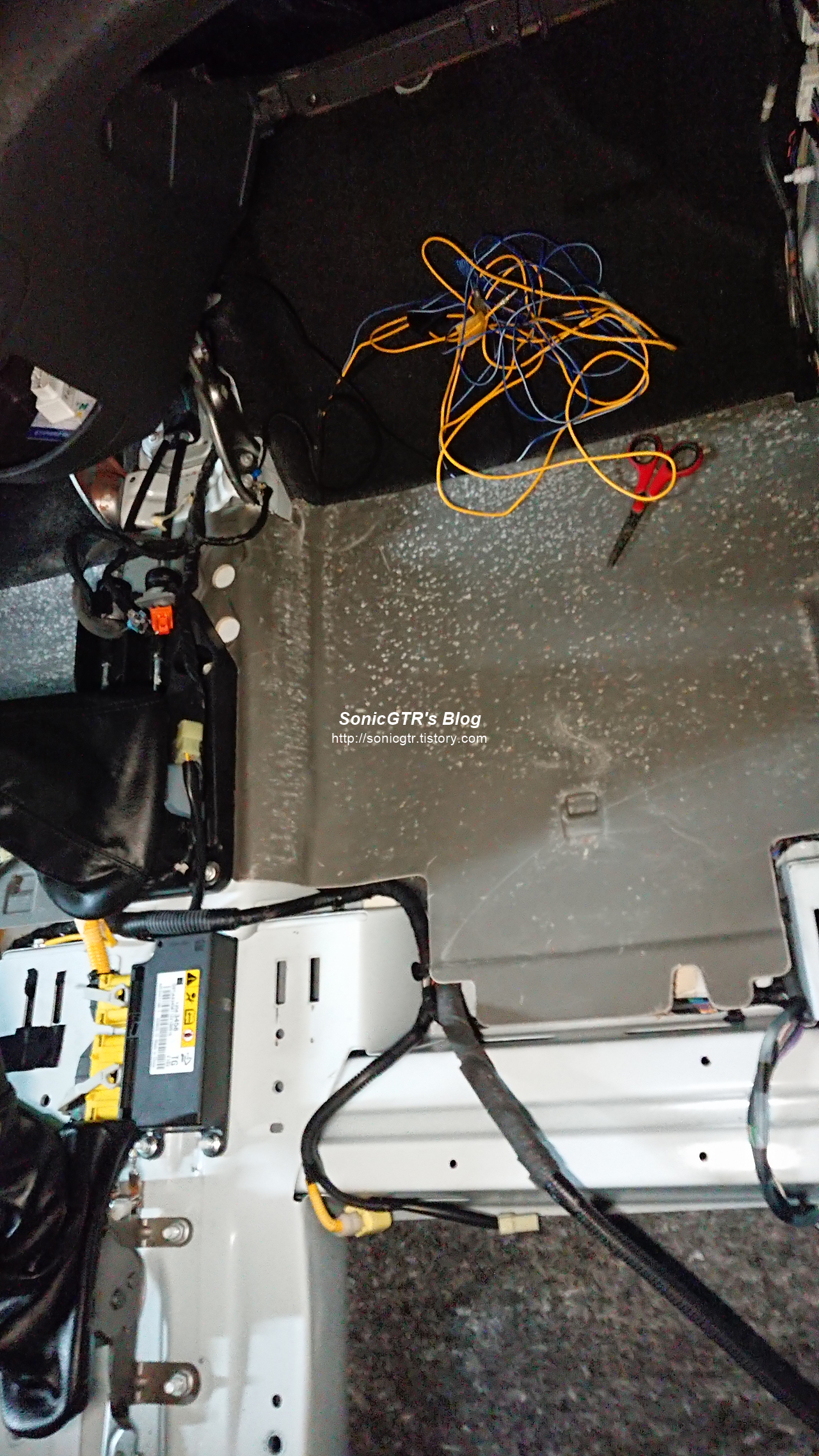

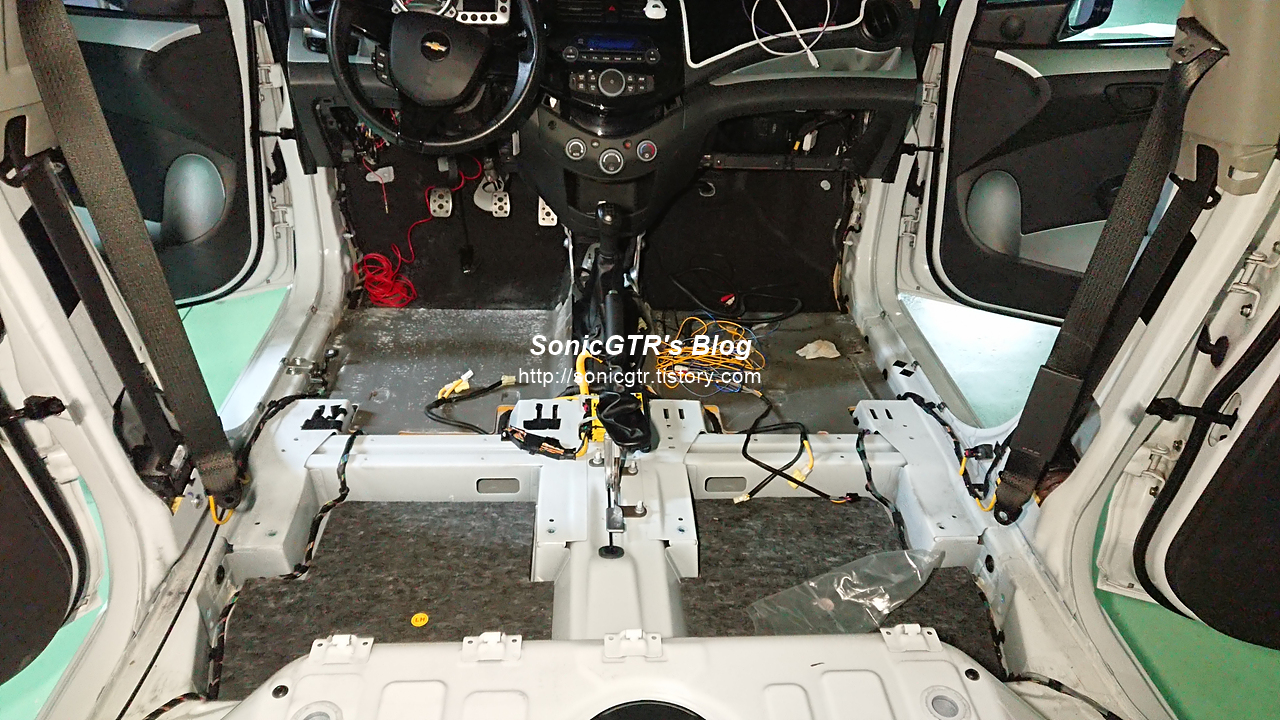

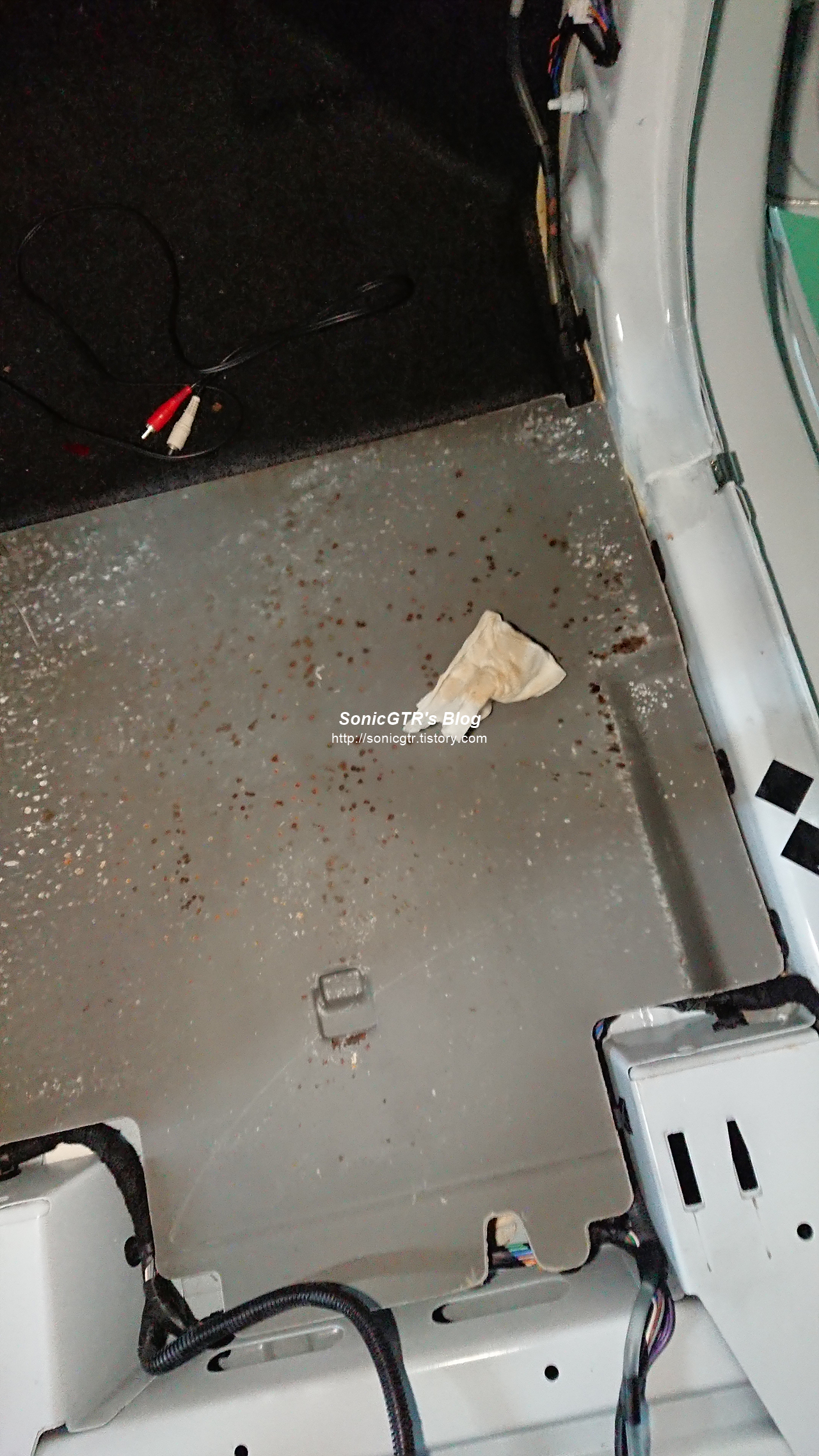

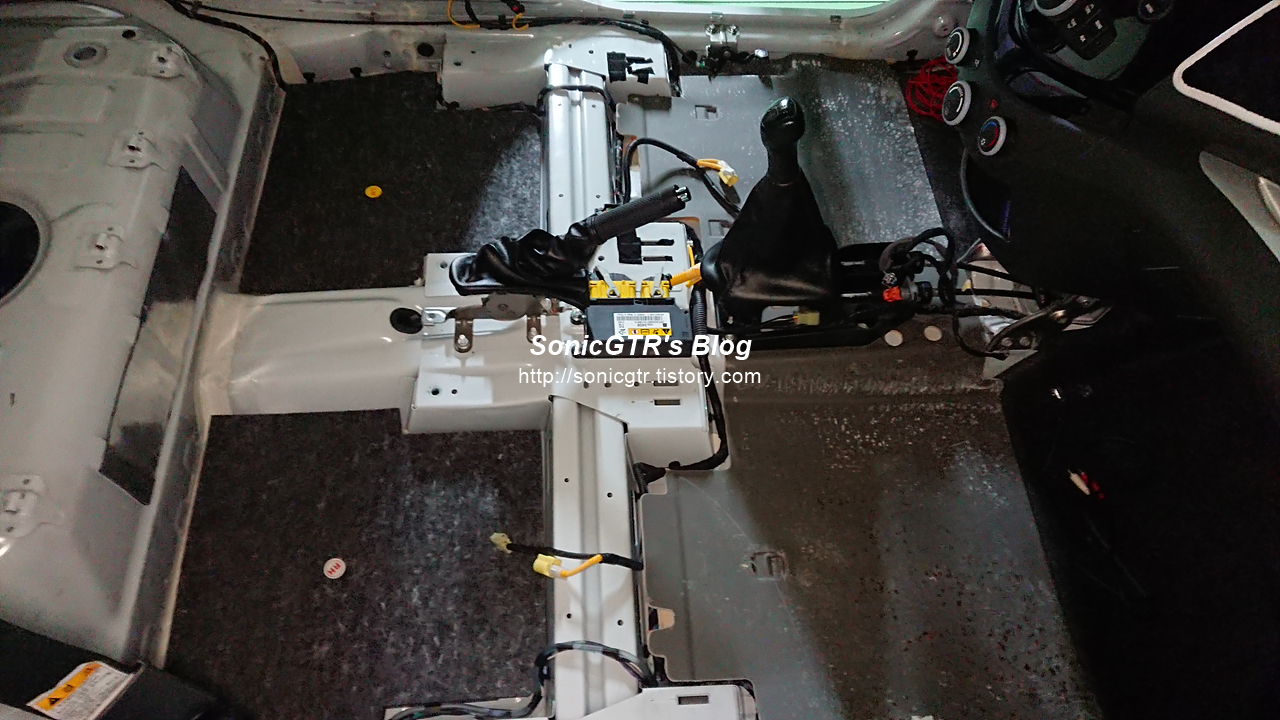

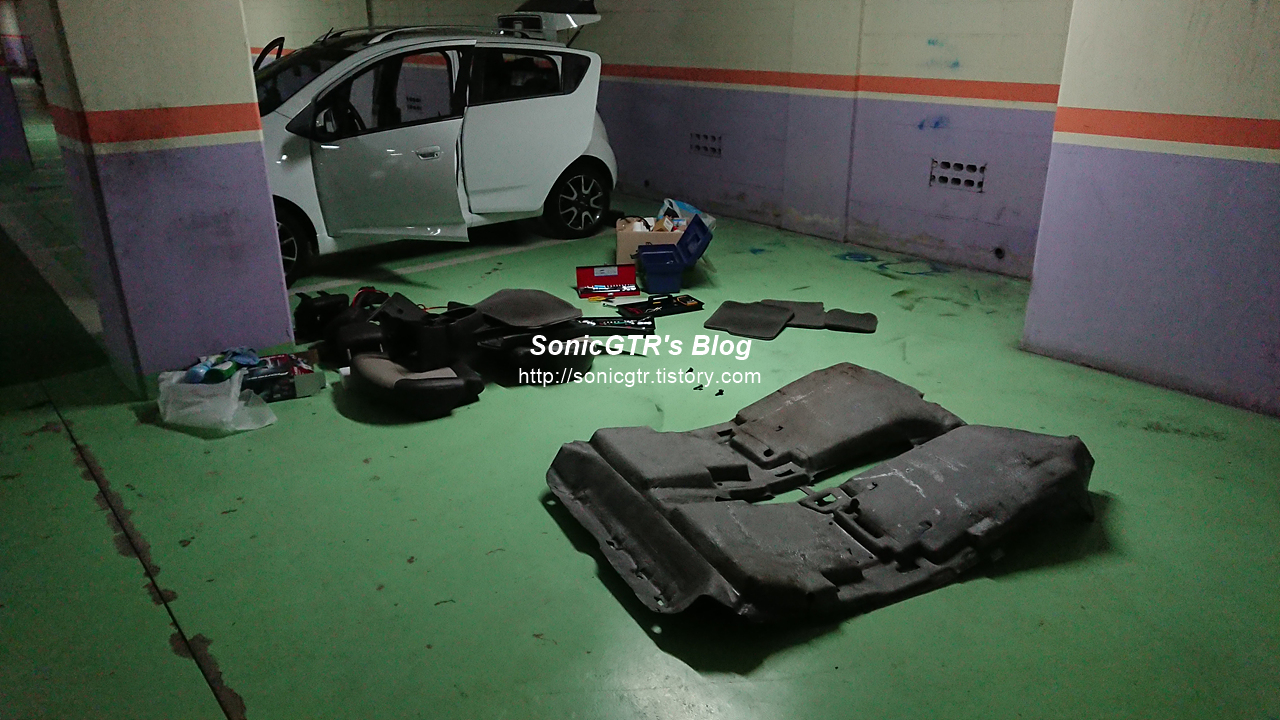

깔끔하게 털어낸 스파크 바닥입니다.

근데 뜯고보니 지저분한 자국이 한가득 있습니다.

닦아보니 커피 마른 자국이네요. 처음엔 골때리는 자국인줄 알고 잔뜩 쫄았는데, 닦아보니 찐득한 느낌과 함께 느껴지는 커피향.

전 차주가 커피를 너무나도 좋아한 나머지 차에게도 커피를 좀 먹였나 봅니다.

제 능력으로는 완벽히 닦아내기가 어려운 탓에 실내 크리닝 세제로 닦은후, 페브리즈로 처리후 마무리 합니다.

우퍼 배선을 심기 시작합니다.

크게 두개의 배선을 심어야 하는데요. 첫번째는 전원/신호선 (상시전원, ON 신호전원, 접지, 오디오 L/R) 두번째는 리모컨 케이블 입니다.

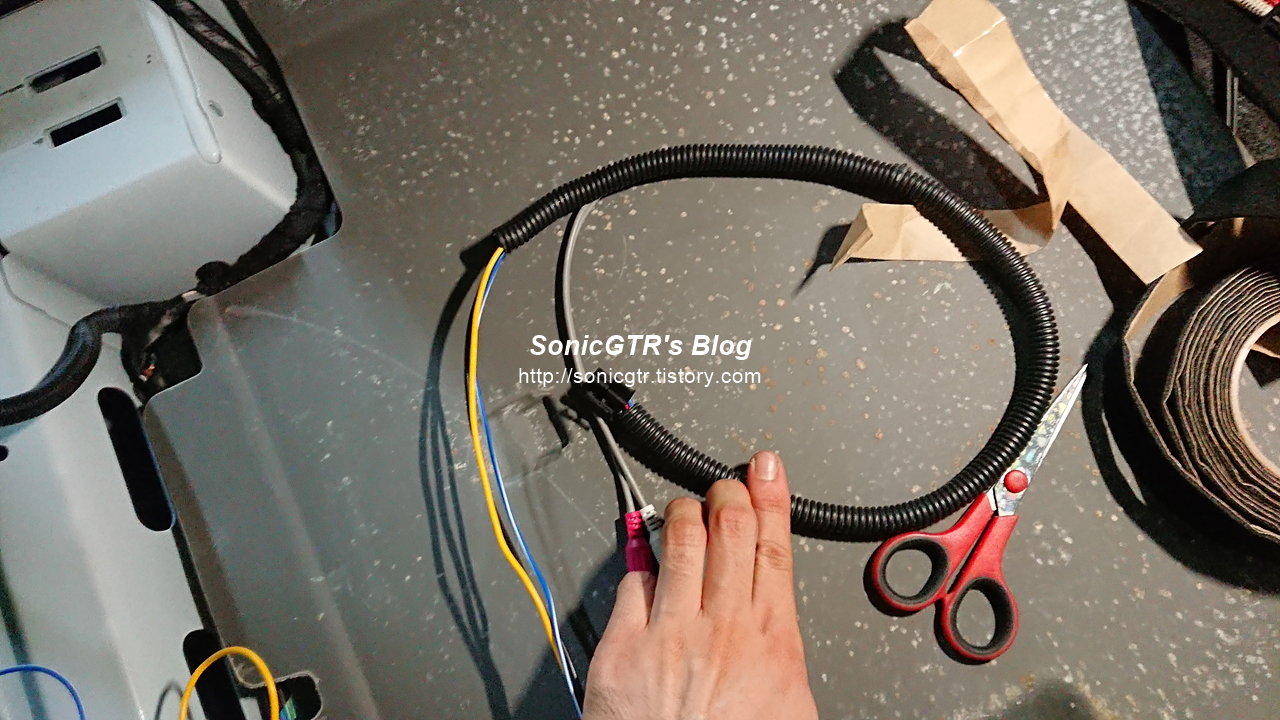

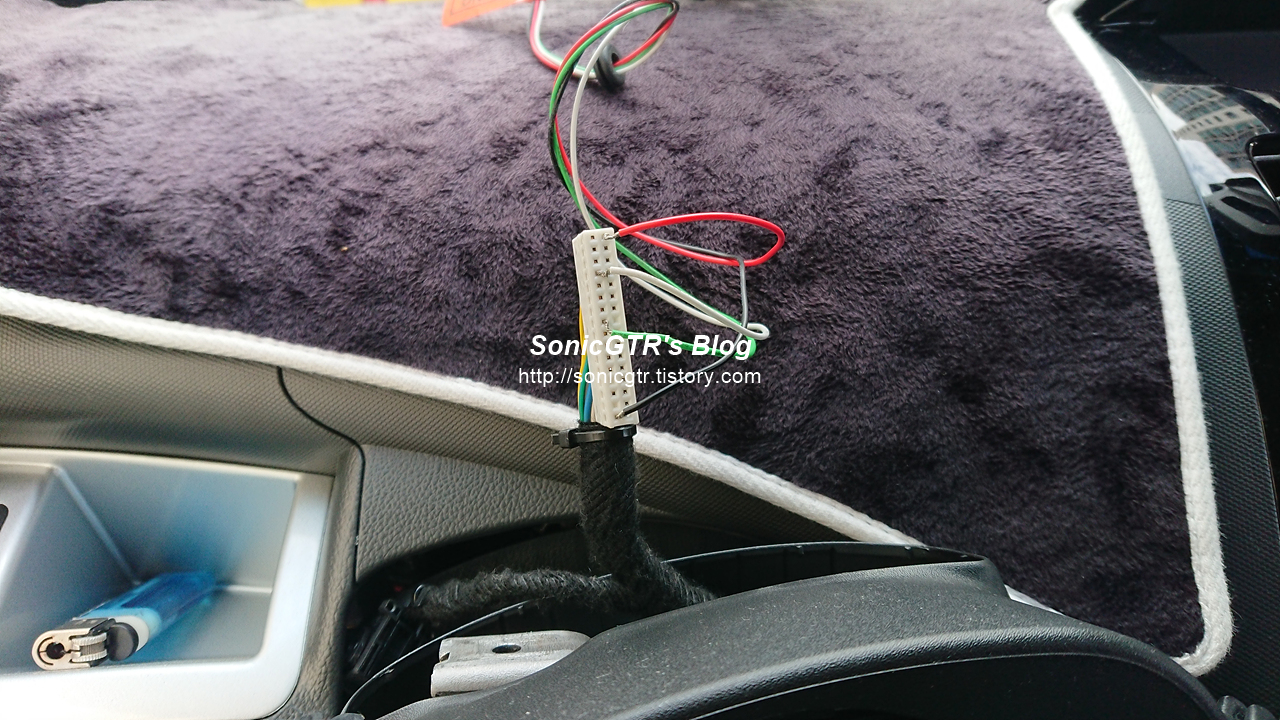

전원/신호선은 차체에 닿아서 쓸리는등의 문제가 생기면 안되므로 플라스틱 전선보호관 작업후 차 바닥에 심어줍니다.



조수석 바닥을 통해 배선이 가도록 하고, 잡소음을 방지하기 위해 부직포 테이프로 가볍게 외피를 감아 방음처리를 합니다.

케이블을 바닥에 심었으므로, 다시 카펫트를 부착하고 다음 작업으로 넘어갑니다.

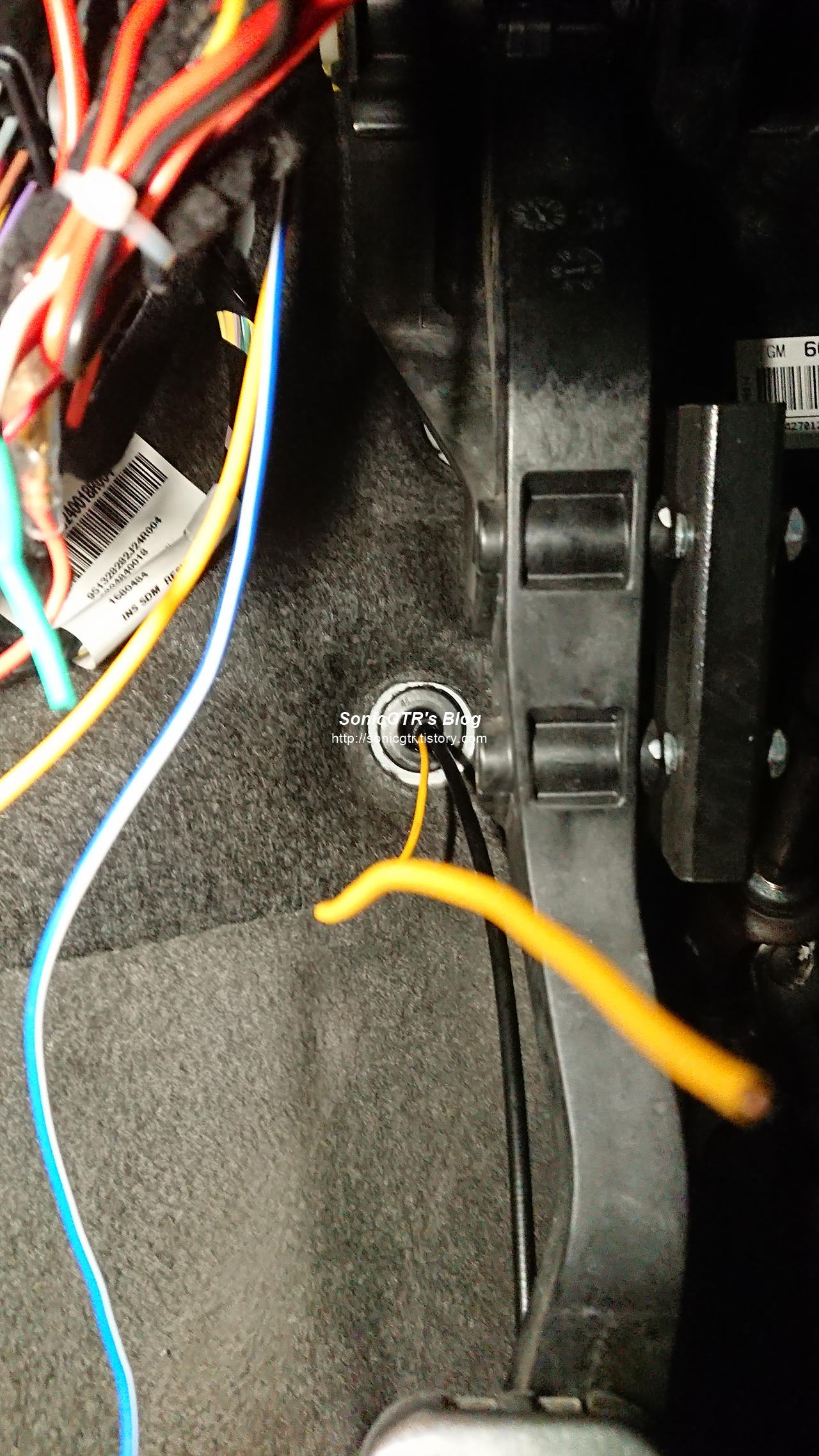

전원선은 퓨즈박스 쪽으로, 오디오 신호선은 데크에서 미리 조수석 바닥쪽으로 빼둔 선이 있어서 그쪽으로, 스피커 접지는 기어봉 주변 접지볼트가 있는곳에 조여줬습니다. (에어백 접지를 쓰진 않았습니다.)

리모컨 선은 바닥을 통해서 날리고, 추후 대시보드 상단에 리모컨을 부착할 예정이니 전원/신호선과는 다른 방향으로 날려줍니다.

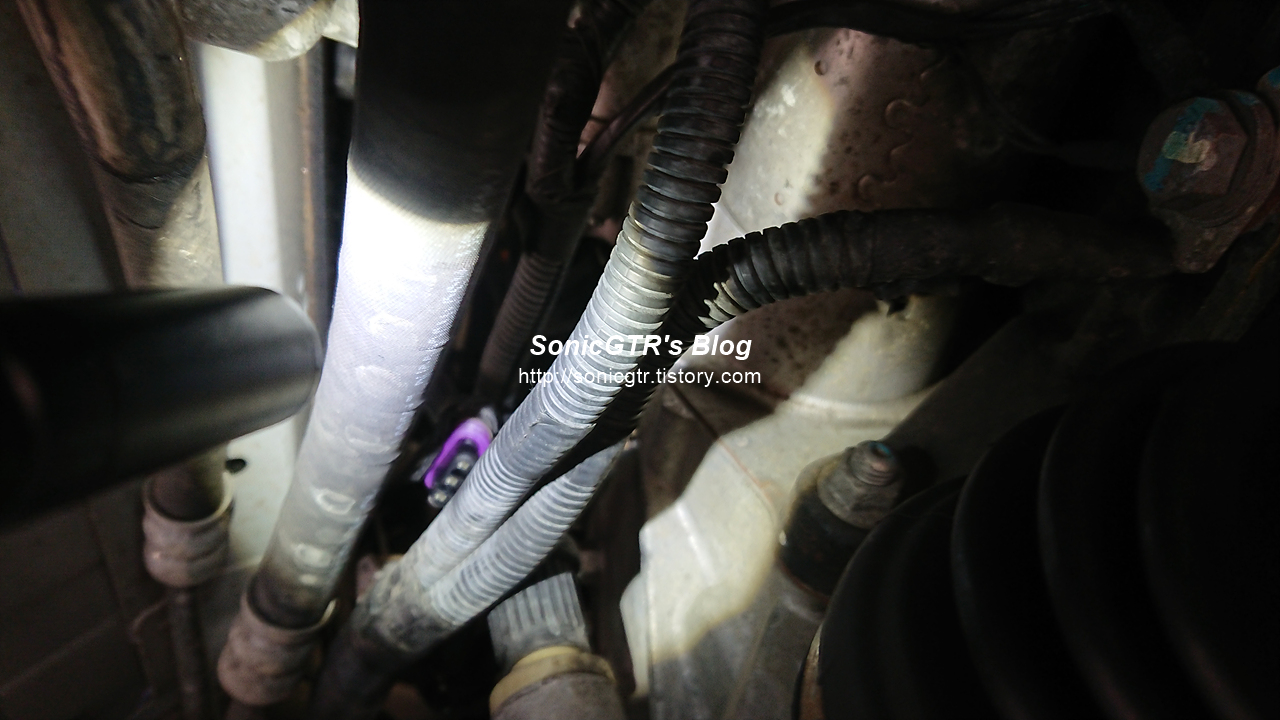

우퍼 스피커의 상시 전원선은 본넷트 오픈 케이블 구멍을 통해 엔진룸으로 보내줬습니다.

ON 전원선은 실내 퓨즈함의 시거잭 전원에 연결해둡니다.

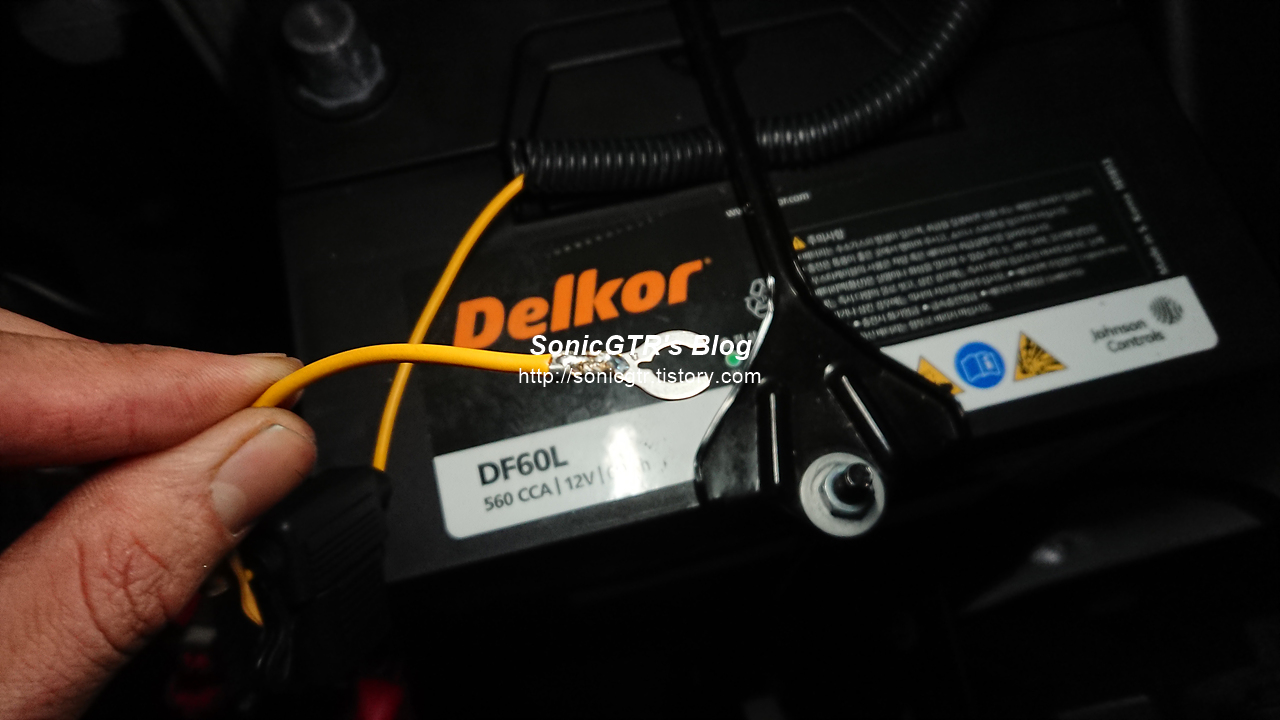

스피커 + 전원은 배터리 + 단자에 직결해줍니다.

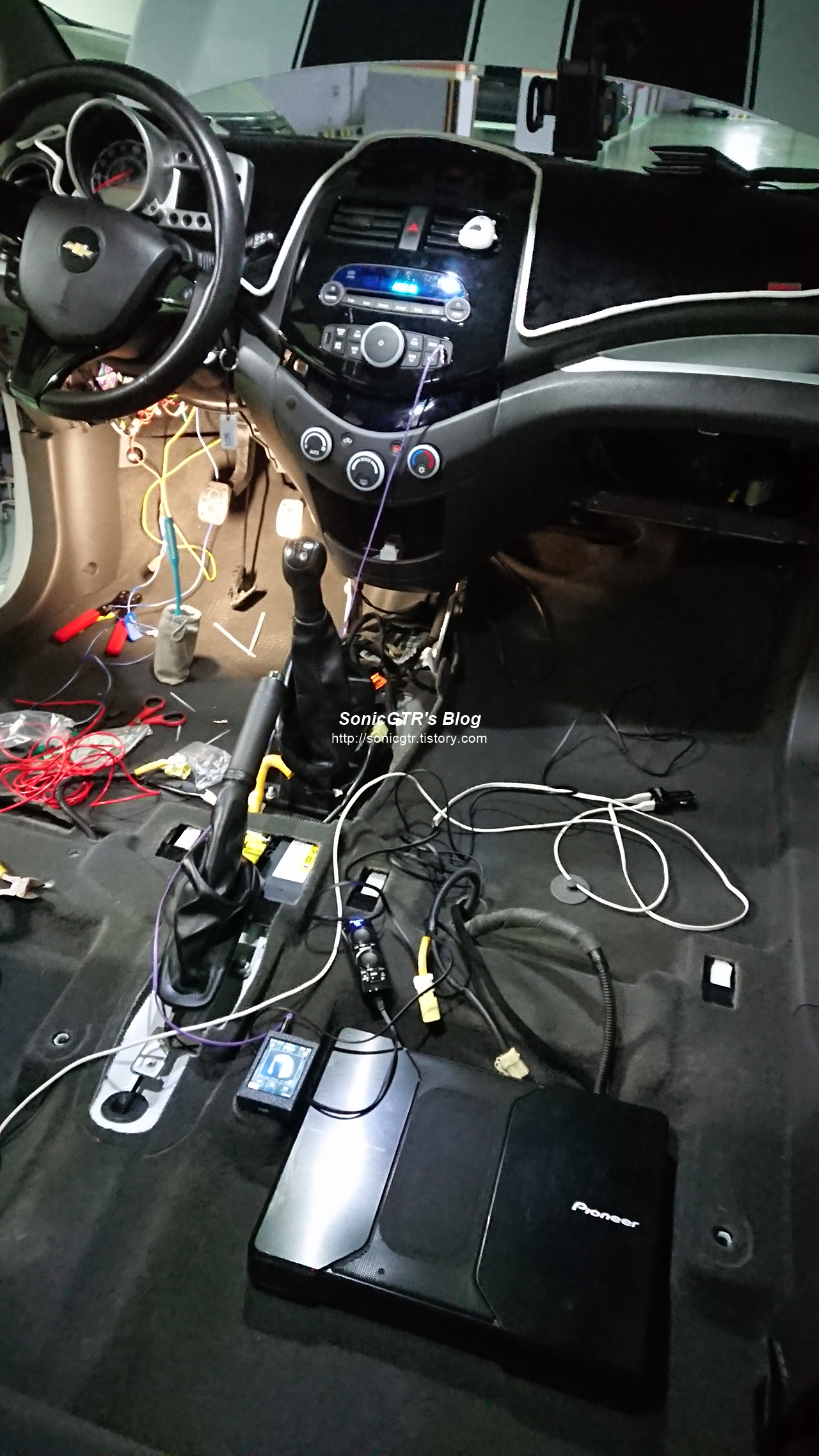

실내 조립 전 차량 전원을 모두 연결하고, 음악이 잘 나오는지 테스트 해봅니다. 소리가 잘 나오므로

그대로 시트, 내장재 등을 전부 조립하고 차를 운행하면 됩니다.

2018년 가을 당시에는 조수석 의자 밑에 우퍼를 고정할 방법이 없어서, 이렇게 조수석 뒤 바닥에 스피커를 놓고 다녔습니다.

그러나, 안그래도 좁은데 바닥에 이런 물건을 뒀으니 조수석 뒤에는 사람이 탈수도 없었고, 화물을 이 자리에 두지 못하고, 뒷좌석에 타는 승객의 불편함 호소로 인해 브라켓을 만들어 장착하기로 결심합니다.

물론, 이것도 몇달 밍기적 거리다가 일을 쉬고있는 2019년 3월에 시작하게 되었네요.

차에서 조수석 의자를 떼 온다음, 하드보드지를 이용하여 목업을 제작해 봅니다.

어떤 형상으로 만들지, 어느 크기로 만들지 결정하기 위해서죠.

대충 어떤식으로 만들건지 결정이 되었습니다.

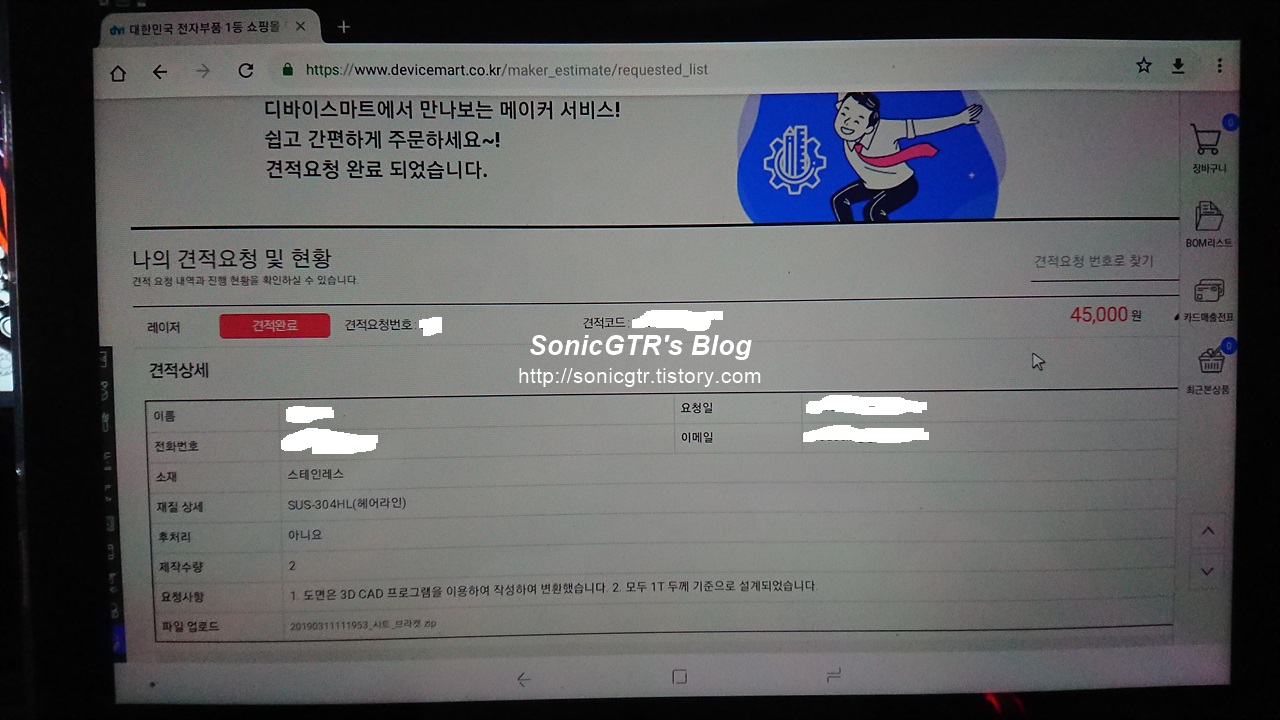

설계 프로그램을 이용하여 브라켓 도면을 그려서, 눈여겨본 가공업체 한군데에 이 도면을 보내서 얼마 정도의 비용이 필요한지 견적을 내봤습니다.

...?????? 주문제작이라 비쌀것이라 예상은 했지만, 무직인 저에게는 만만찮은 비용입니다.

이걸 어떻게 해야하나 싶어서 주변에 수소문을 해 보니, 어머니께서 의뢰 가능한 업체가 있다고 하셔서 어머니를 통해 브라켓을 가공 받았습니다.

그렇게 도착한 브라켓 입니다. 제가 예상했던대로 잘 나왔네요.

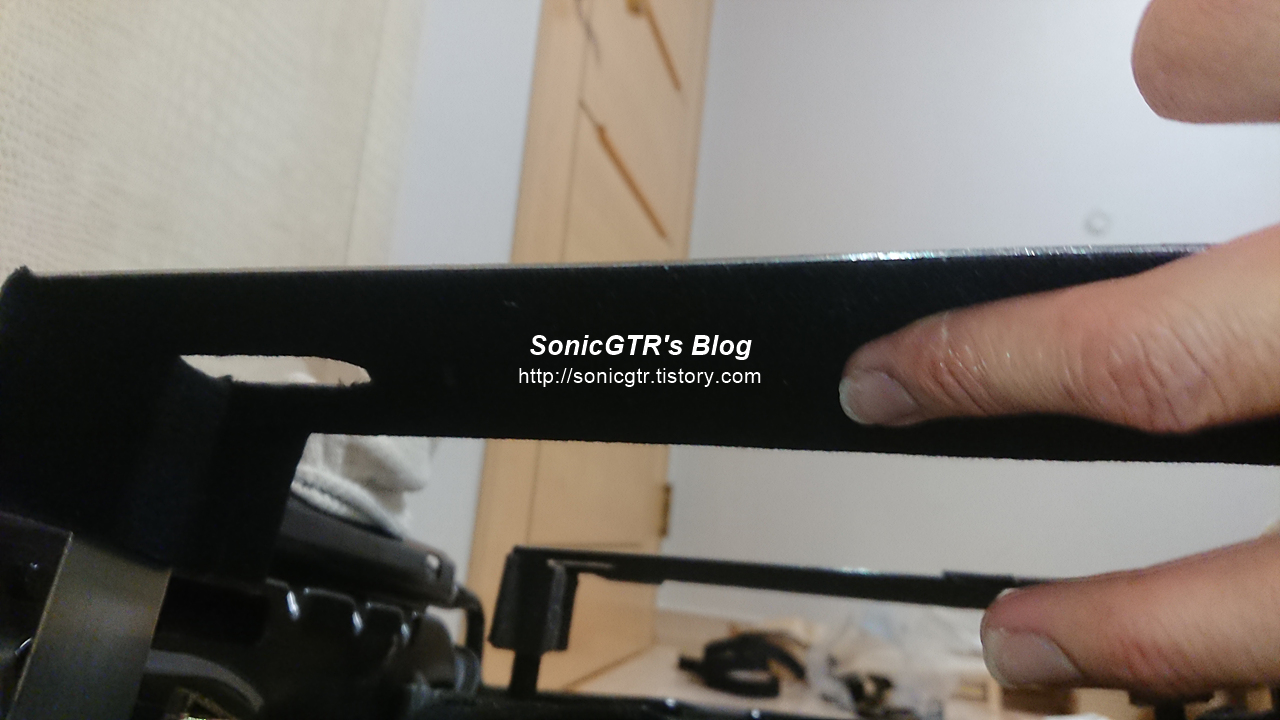

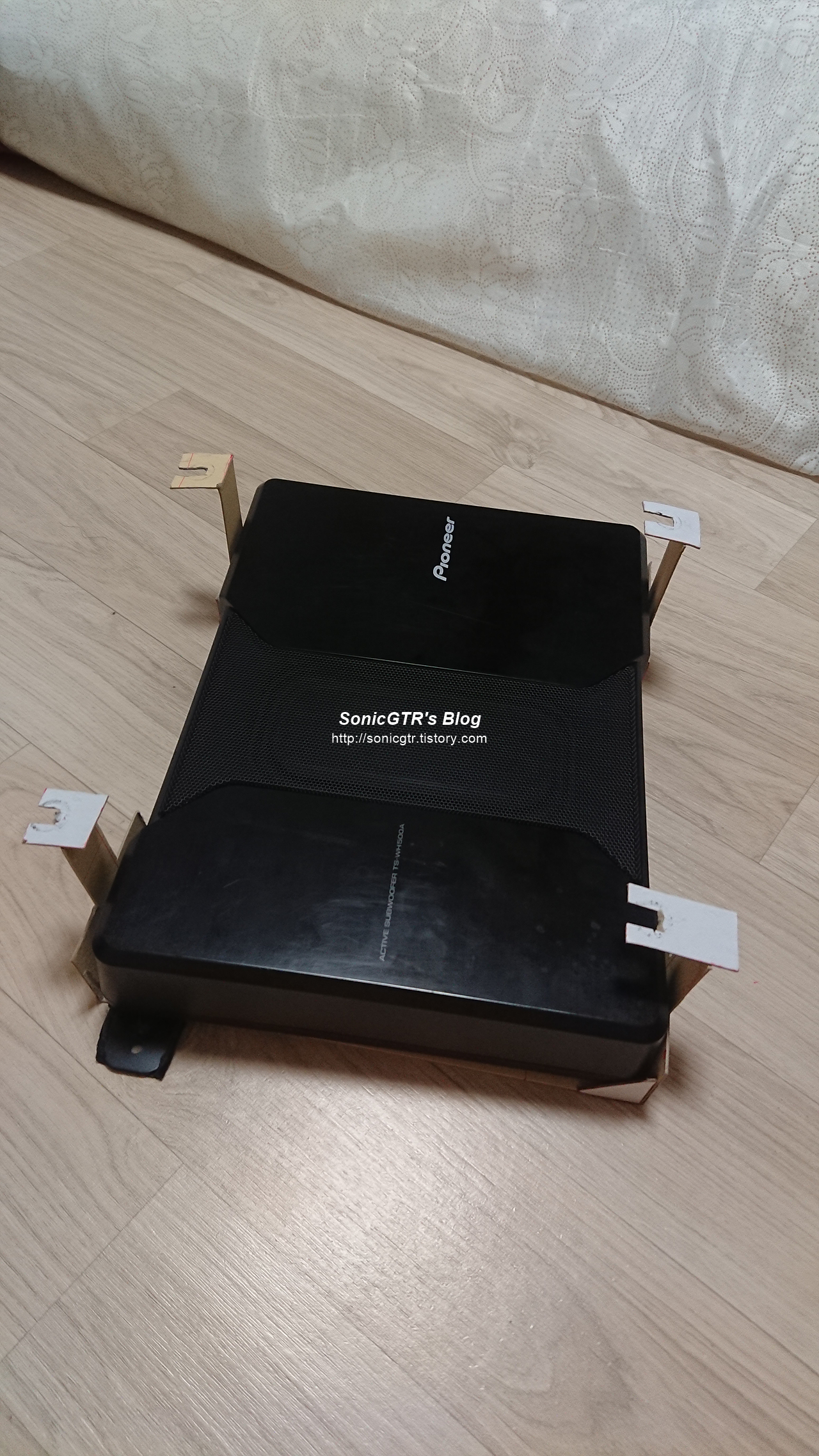

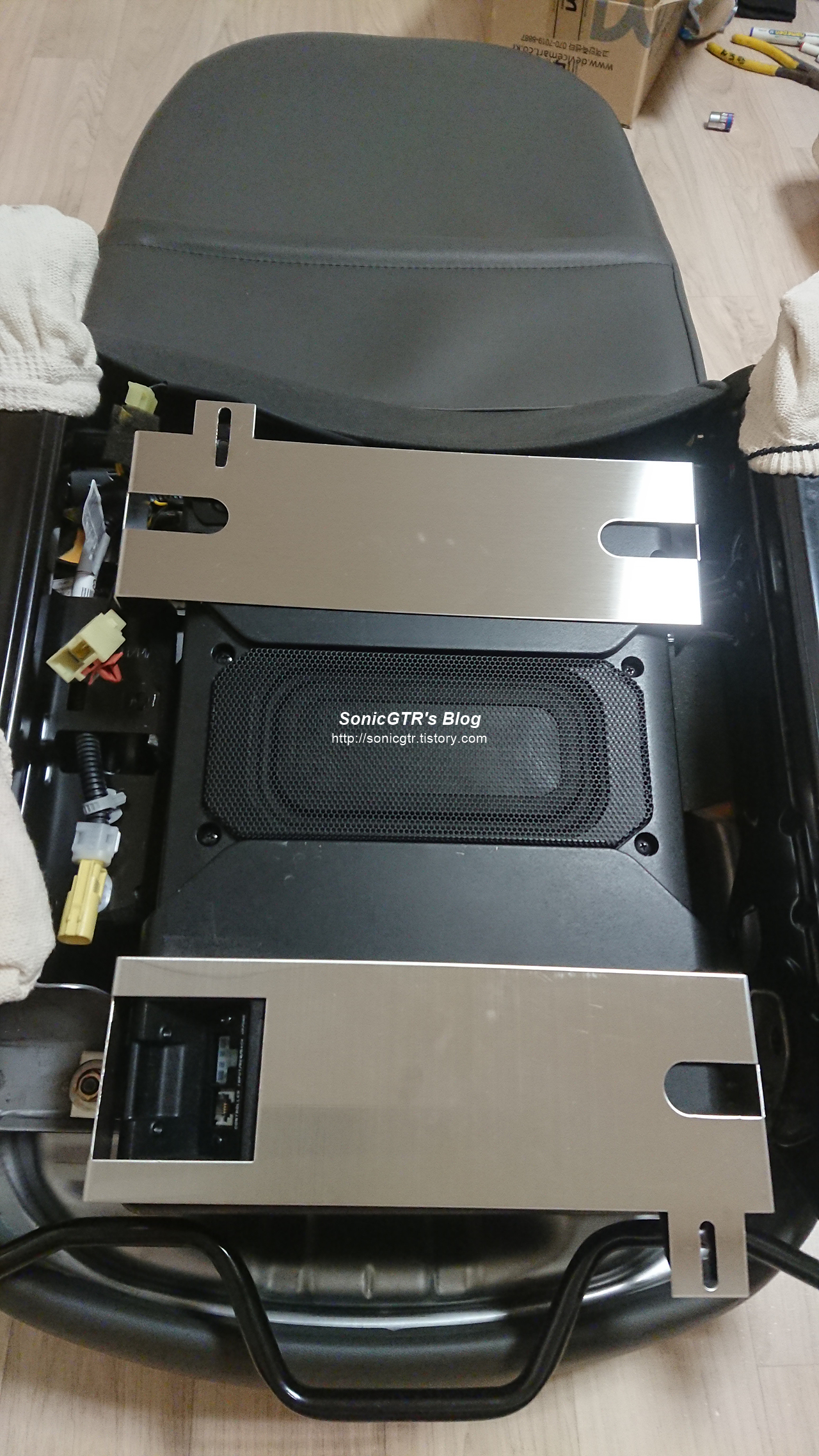

의자 밑에 달면 이런 모습이 나옵니다. 브라켓에 큰 네모구멍은 보시다 시피 케이블 연결될 부분이고, 나머지 3개의 구멍은 시트 방석 고정너트 (+ 브라켓 고정너트) 를 편하게 조이고 풀기위해 뚫어놓은 구멍입니다.

작고 길쭉한 두개의 구멍은 시트우퍼 고정용 구멍입니다.

스테인레스 두께는 1T 짜리로 진행 했습니다.

얇지만, 스테인레스 특성상 이 정도로만 해도 우퍼 스피커를 받치는데는 문제가 없을것입니다.

차에 최종 장착하기전, 브라켓에 의해 시트우퍼 외관이 긁히는 일이 없도록 우퍼스피커와 닿는 면에 부직포 테이프 처리를 해줍니다. 이것은 나중에 잔 진동에 의한 잡소리를 막는 역할도 같이 해줄겁니다.

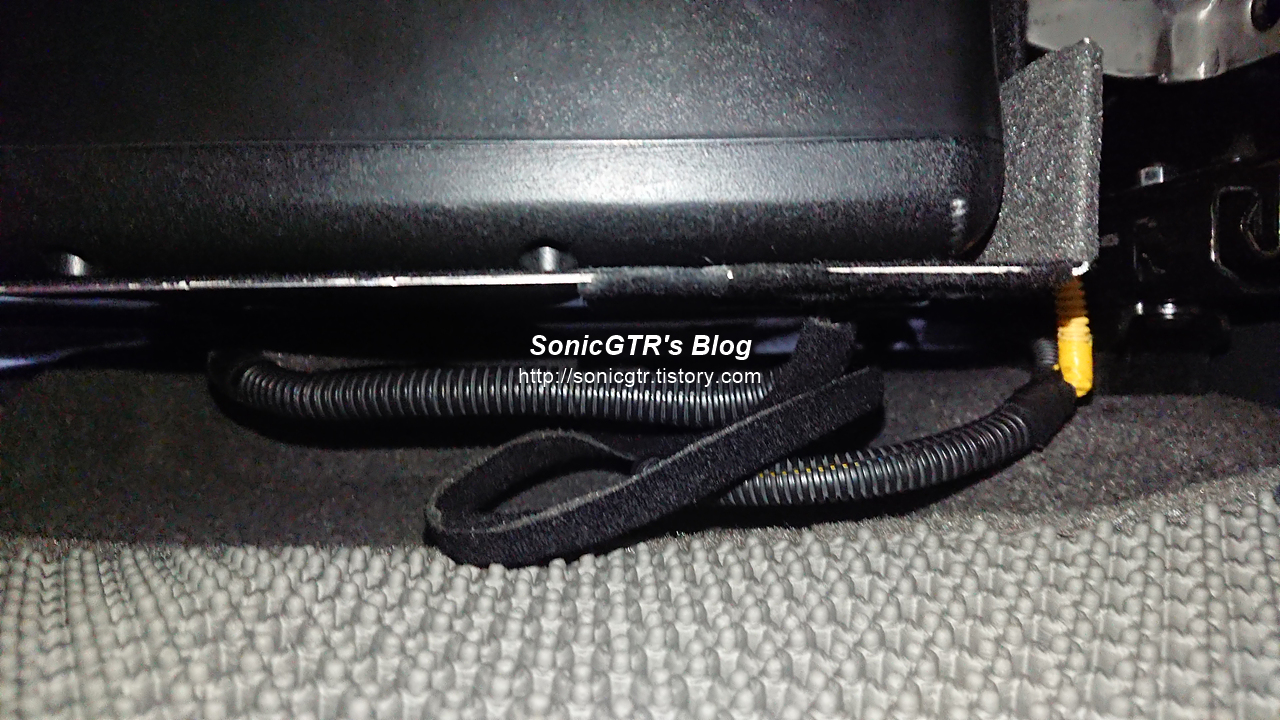

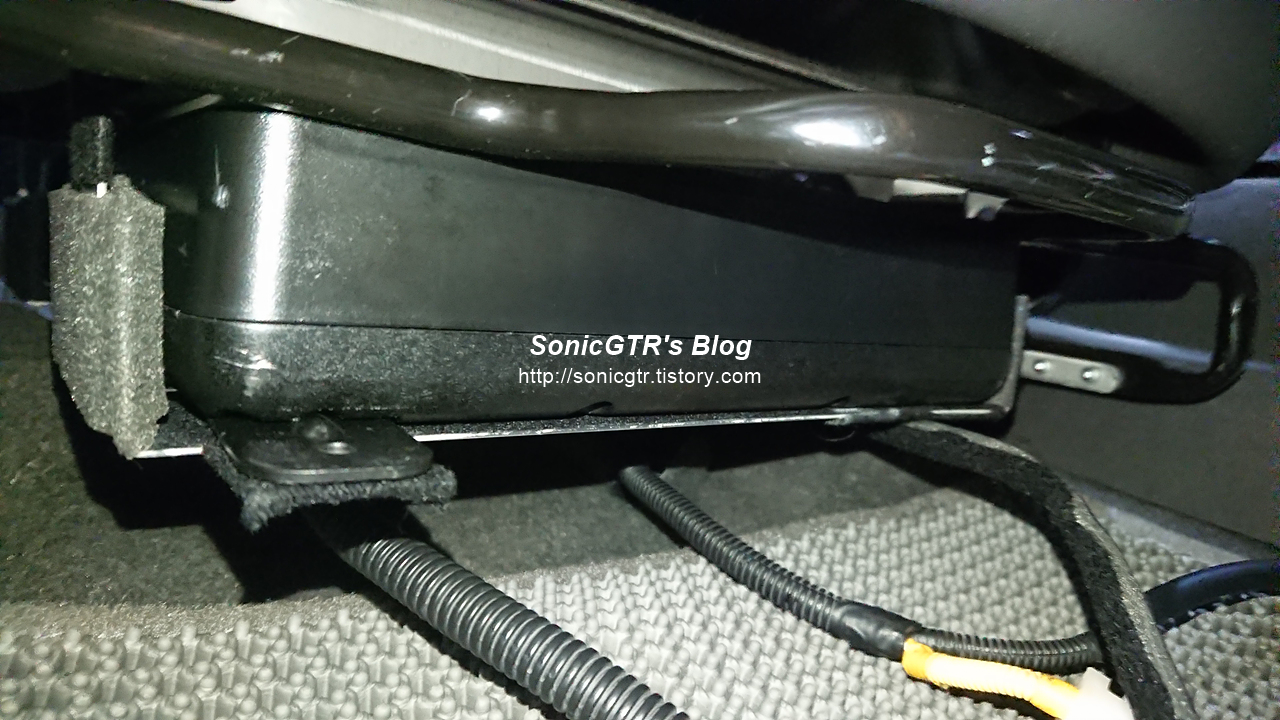

차에 시트를 장착하고, 그 밑으로 우퍼 스피커를 조심스럽게 넣은다음, 케이블을 연결하고.. 우퍼스피커는 케이블타이로 브라켓과 고정시켰습니다.

굳이 볼트/너트 고정을 안해도 견고하게 잘 붙어있더군요.

조립 완료후 테스트. (이어폰을 끼고 들으시면 저음을 들으실수 있습니다.)

조수석 의자에 훌륭한 리듬안마 기능이 생겨났습니다.

동영상에는 저음이 울리다 못해 욱욱 거리는 소리가 나지만 휴대폰의 내장 마이크 한계로 인해 소리가 그리 녹음이 된것 같고, 실제로는 저러진 않습니다.

파이오니아 Horizontal-Vertical Technology 서브우퍼를 이제 6개월차 사용중이며, 이 스피커에 대한 느낌에 대해 정리자면..

1. 탄탄하다기 보다는 울리는 저음: 이 스피커가 내보내는 저음은 쏘는듯한 느낌의 강렬한 저음보다는 부드럽게 울려퍼지는 저음입니다. 제 개인적으로는 타악기 소리 보다는 전자 베이스음 (일렉트로니카 베이스 음 같은것) 이 더 어울리는 스피커라고 봅니다. "BOSE 사운드가 적용된 대중차의 서브우퍼" 정도로 예상하시면 될것 같네요.

2. 정격출력 50W 의 우퍼스피커, 약할것 같죠? 전혀요. : 미국 아마존에서 TS-WH500A 리뷰를 보면 "저음이 생각했던것보다 약하다" 따위의 리뷰를 갈겨놓으신 분들이 가끔 보이는데, 그 분들은 이미 고막이 터져나가신 분들이거나,

이런 우퍼를 원하시는 분들입니다.

스파크의 좁은 실내에 50W 우퍼는 차고도 넘치며, 본격적으로 소리 키우면 소음성 난청이 바로 찾아올지도 모릅니다.

3. 내구성은 계속 지켜봐야 할지도: HVT 스피커 자체가 일반 스피커 대비 구동부품이 많습니다. 어쩌면 구동부품의 마모로 인해 스피커의 수명이 짧을수도 있고, 쓸데없는 진동이 없어서 오히려 수명이 길수도 있을겁니다. 이건 세월의 흐름이 답을 주겠죠.

차가 크지 않은데 우퍼스피커를 넣고 싶으시다면 시트우퍼 만으로도만족스러운 음악 생활을 구사하실수 있을겁니다.

특히 그게 스파크 같이 작은 차라면 공간을 적게 잡아먹는게 우선이니, 오디오를 좀 만지고는 싶지만 그렇다고 너무 비싸게, 고급스럽게 하기 보단 국산 중형차 순정 오디오 정도로 듣고 싶으신 분들에게는 강력 추천하고 싶습니다.

Posted by HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

  1. 디에고 2019.06.21 16:54 Address Modify/Delete Reply

    글잘읽었습니다.
    저는 LF 쏘나타 자출차량인데
    시트우퍼를 연결하고싶은데
    오디오링크나 하이인풋으로 연결할려면 리어스피커를 죽여야하는지 궁금합니다.

    • BlogIcon HDS-GTR 2019.06.21 18:08 신고 Address Modify/Delete

      리어 죽이지 않아도 됩니다. 시트우퍼의 스피커 레벨 입력은 임피던스가 높게 걸려있어서 리어 스피커와 병렬연결로 선을 따도 앰프나 데크에 과부하가 걸리진 않습니다.

      제가 글에 쓴 구성 (코액셜 4옴 스피커 4채널 + 리어 스피커 라인에 시트우퍼 입력 병렬연결) 으로 이제 8개월차 사용중인데 문제없이 잘 쓰고 있습니다.


제가 타고있는 2012년 쉐보레 스파크 LT 스트라이프 에디션의 휠을 업그레이드 하기로 했습니다.


순정 15인치 휠의 상처가 좀 있기도 했고, 타이어 자체도 12년 가을 출고타이어가 그대로 끼워져 있어서 타이어 상태가 말이 아니었습니다. 고무는 갈라지고 어떤건 마모한계선 까지 먹은 등...


게다가...


언젠가 한번 신호위반하는 택시 때문에 급브레이크를 밟았던 적이 있었는데, 동영상을 보시면 아시겠지만.. 두두두두두 하면서 ABS가 계속 작동할 정도로 브레이크를 세게 밟았음에도 불구하고


차는 택시를 향해서 하염없이 돌진하죠.


저러면 브레이크의 제동력이 부족해서 차가 밀리는게 아니라, 타이어 접지력이 부족해서 차가 밀리는 것이라고 보면 됩니다.


따라서, 접지력을 조금이라도 더 확보하기 위해 우선 타이어 폭을 넓혀보기로 했죠.


하지만 순정 타이어 사이즈인 165/60R15, 스파크 M300 15인치 순정휠 스펙 (림폭 5J, 림 크기 15인치, 옵셋 Inside 45) 에서 광폭 타이어를 끼울만한게 없었고.

그렇다고 사제 휠로 가자니... 정품 사제휠 같은건 한대 분을 다 할려면 대략 100만원 더 넘게 줘야 겠더라고요. 카피 휠이라던가 저렴한 사제휠도 몇 종류 있지만


스파크의 순정 디자인을 크게 해치고 싶진 않았습니다.


따라서


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-250 | Off Compulsory | 2018:10:04 17:49:18


스파크 동호회에서 매복하고 있다가 눈에 걸린 THE NEW SPARK 마이핏 모델용 16인치 휠, 당시 판매하시던 분이 임판급이라고 하셨던 휠이었고


실제로 판매자 분께 찾아가서 확인해 본 결과 얼마 쓰지도 않은 휠을 그대로 타이어를 탈거한다음 보관만 하던 상태가 확인되어서 그대로 구입했습니다.


이 휠을 쉐보레 부품망을 통해서 샀다면 현재 쉐보레 부품가격으로 1개당 18만원 부근 되는걸로 알고 있으나, 중고 휠이라 정말 저렴한 가격에 업어왔습니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | No flash function | 2018:10:02 18:36:27

Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | No flash function | 2018:10:02 18:36:29



혹시나 궁금해 하실분이 있어서 휠 스펙을 사진으로 남겨뒀습니다.


넥스트 스파크 / 더 뉴 스파크 16인치 순정휠 (유광블랙, 인서트 구멍 없음)


제조사: ASA (http://www.asawheel.co.kr/default/00/01.php) 아티산 스포츠 알로이 - 한국 회사입니다.

GM 품번: P95192364

휠 스펙: 16인치, 림폭 6J, 옵셋 Inside 48 (+48), 허브 크기 (휠캡) 는 M300 스파크와 M400 스파크와 같습니다.

PCD: 100 x 4 (M300, M400 공통)


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-50 | Off Compulsory | 2018:10:04 15:50:05

Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-40 | Off Compulsory | 2018:10:04 15:50:10


타이어는 금호타이어 TA31 제품으로 합니다.


기아 모닝 (JA) 16인치 옵션 선택시 출고 타이어로 지급이 되는 제품입니다.


이것 말고도 넥센 타이어에서 같은 사이즈의 타이어가 나오고 있고, 수입 제품에서도 더 좋은게 있긴 하지만 제가 이 휠을 장착할 당시에 금호타이어 대리점 직원이었던 관계로, 이 제품으로 선택했습니다.


Sony | G8141 | Pattern | 1/32sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1250 | Off Compulsory | 2018:10:04 17:49:27


37주 18년 생산 제품, 장착 당시 만들어진지 2주 된 아주 따끈한 새 제품이었죠.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-400 | Off Compulsory | 2018:10:04 17:55:36


타이어 교체를 하고,

Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Off Compulsory | 2018:10:14 00:00:57


휠 얼라이먼트도 직접 조정 하는...데?


이런, 앞 바퀴  좌/우 캐스터 차이가 크네요. 얼라이먼트 측정후에야 안 사실인데, 조수석 바퀴가 운전석 바퀴 대비 뒤로 밀려 있었습니다.


교통사고 이력은 확실히 없던 차량이었으므로 차체 변형이 온것이라기 보다는, 전 차주가 운행하면서 조수석 바퀴를 어딘가에 세게 때린 모양입니다.



하체부품 전체교환 한번 하면 개선될 여지는 있으나, 당장에 운행하는데 큰 문제는 없으므로 이건 미루기로 합니다.

Sony | G8141 | Pattern | 1/32sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | No flash function | 2018:10:04 19:21:42

Sony | G8141 | Pattern | 1/32sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | No flash function | 2018:10:04 19:21:51

Sony | G8141 | Pattern | 1/25sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Off Compulsory | 2018:10:04 22:05:48


작업 후의 모습.


기존의 15인치 스페셜에디션 휠 대비 넓어진 타이어 폭과


완전 유광 블랙으로 차의 디자인에 약간의 변화가 있습니다. 제 개인적으로는 15인치 스페셜 에디션 휠이 더 어울리는 느낌이지만,


흰색차에 검정줄무늬, 완전 검정 휠도 나쁘진 않은 듯 합니다.




현재 이 글을 쓰고있는게 인치업후 6개월 차 입니다.

그동안의 느낀점을 소감으로 쓰자면...


1. 타이어 업그레이드 후 무개념 운전자 때문에 급브레이크 밟는 일이 한번 더 있었습니다. 위에 영상과는 달리 ABS 개입시간이 줄어들고, 속된말로 꽂힌다고 하죠? 정말 잘 서더군요.

덕분에 사고 안났습니다. 타이어하고 휠 바꾼 돈 뽑았습니다. 상대방이 제네시스 G80 이었는데, 차가 밀려서 제네시스를 박았으면 보험 할증 날 뻔했죠.


동영상으로 보면 이렇고..


위에 택시 건과 이번 제네시스건 둘다 블랙박스의 가속도 센서 기록을 확인해보면, 차량 전진/후진 가속시 Z축 가속도가 반응을 하더군요. - 값은 차량 가속 (전진), + 값은 감속 (또는 후진) 입니다.


2019:04:07 18:54:40


업그레이드 전 당시에 급브레이크를 밟은 순간부터 완전 정지시 까지 가장 큰 Z축 가속도가 0.73


2019:04:07 18:55:28

업그레이드 후 Z축 가속도 최대 1.05 까지 나옵니다.


Z축 가속도 수치로만 비교하면 기존 대비 급브레이킹시 제동 성능이 40% 정도 향상이 되었다고 볼수 있습니다. 물론, 다른 변수도 있을수 있으니 참고만 하시는게 좋습니다.


2. 떨어지는 연비와 가속력

15인치 휠 보다 16인치 휠이 더 무거울수밖에 없고, 타이어 폭이 크다는건 그만큼 바닥에 타이어가 닿는 면적이 커짐을 의미합니다. 땅바닥에 닿는 부분이 많을수록, 바퀴의 무게가 무거울수록 엔진이 바퀴를 돌리는데 힘이 더 들어갈수밖에 없죠.


고속도로 연비 기준으로 리터당 1~2Km 의 하락이 확인되었고, 시내주행시에는 연비게이지를 안 켜고 다녀서 차이가 있는지는 잘 모르겠습니다.


3. 별 차이없는 주행거리계, 속도계 오차

인치업 하면 타이어 둘레가 변하게 되죠. 따라서 속도계 오차나 주행거리계에 오차가 생긴다는 이야기를 하는데, 165/60R15 사이즈와 195/45R16 사이즈 하고 타이어 둘레 차이는 그리 크지 않습니다. 오차도 100Km 당 약 500미터 정도의 차이밖에 없죠.


Sony | G8141 | Pattern | 1/32sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | No flash function | 2018:10:05 09:05:03

Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-500 | No flash function | 2018:10:05 09:05:23

Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | No flash function | 2018:10:05 09:05:33


15인치 스페셜에디션 휠의 사양입니다.


제조사: DHA (? - 어느 회사인지 확인 불가)

림폭 5J, 15인치, 옵셋 Inside 45 (+45), PCD 100 x 4, 허브 사이즈 M400 스파크와 동일.


이 휠은 저희 아버지 차에 장착하여 잘 사용하고 있습니다.

Posted by HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요



스파크 12년식 까지 모델에는 기어봉 (컵홀더) 쪽을 비추는 간접 조명이 있습니다.



2018년 7월에 이것을 교체한 이야기를 써봅니다.



등이 부착된 위치는 에어컨 제어반 하단쪽입니다.



T5 사이즈 꼬마전구 두발이 들어가 있는데,



미등/전조등을 켜면 여기도 불이 들어오지만, 아마 순정 전구 상태에서는 불 들어왔는지도 모르시는 분들이 더 많을것으로 예상합니다.



너무 어두워요.



컵홀더 쪽을 밝게 비추기 위해 LED로 바꾸는 작업을 할겁니다.



구조상 측면을 비춰야 컵홀더쪽을 밝게 비출수 있는데 LED가 정면을 향하고 있으면 정상적으로 비출수 없겠죠?

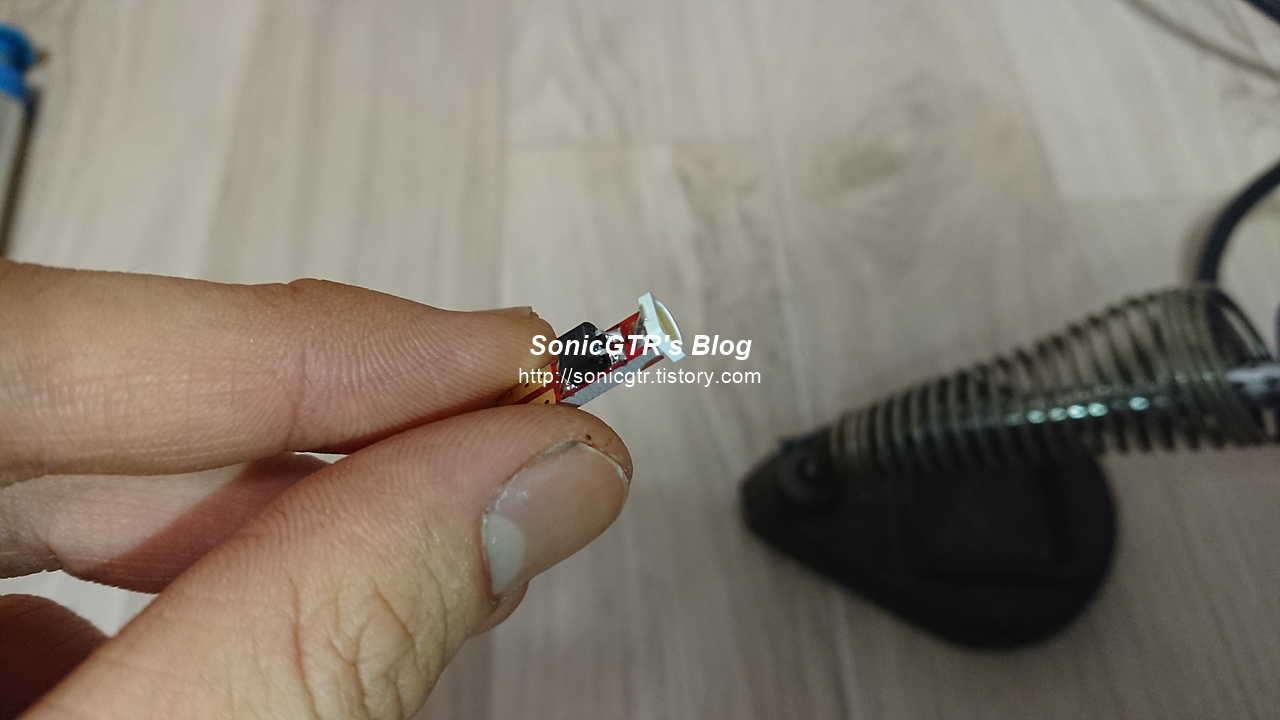

LED 칩을 측면으로 다시 납땜하는 작업을 했습니다.



작업후 모습



컵홀더와 시거잭, 기어봉 쪽이 훤하게 비춰지고 있습니다.





순정에서는 볼수 없었던 모습입니다.

Posted by HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요




제 차의 뒤 브레이크 휠 실린더를 교환했던 이야기 입니다.


Sony | G8141 | Pattern | 1/640sec | F/2.0 | 0.00 EV | 4.4mm | ISO-40 | Off Compulsory | 2018:06:13 09:55:32



2018년 6월, 지방선거일 당일 아침일찍 투표를 다녀오고


AMD 라이젠 CPU와 관련 부품들을 사러 용산전자상가에 다녀왔었습니다.


이전부터 제 차의 뒷 브레이크에 약간의 고착 문제가 있었으나, 연비도 크게 떨어지지 않았고, 브레이크 과열도 없어서 그냥저냥 타고 다녔었습니다.


그런데, 이 선거날때 용산 다녀오면서 확인해보니


1. 앞 디스크 브레이크보다 더 뜨거운 뒷 드럼 브레이크

2. 스파크 오토보다 더 떨어지는 연비 (수동이니까 시내연비가 오토보다 더 잘 나와야 하는게 정상이죠.)

3. 급브레이크를 밟았더니 대책없이 밀리는 브레이크


등의 문제가 발생하여, 고착문제의 원인인 뒤 브레이크 휠 실린더를 교환하기로 했습니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-50 | Off Compulsory | 2018:06:15 13:27:34


준비한 부품은 위와 같습니다.


P95975171 (브레이크 휠 실린더)

P96470999 (브레이크 드럼)

P93746642 (DOT4+ 순정 브레이크 오일 0.5L)


각각 두개씩.


드럼을 교환한 이유... 드럼 비틀림이 있을것 같다 (?) 라는 근거없는 이유 입니다.


드럼을 돌려봤을때 약간 타원형으로 변형이 있는게 눈으로 보여서 교환한건데, 측정공구가 없는 이상 명확한 변형이라고 찝을수는 없는 노릇이죠.


어차피, 브레이크 고착으로 열을 먹었다면 재활용 해봤자 제동력에 해를 주면 줬지 도움을 주진 않으므로 그냥 교환했습니다.


브레이크 슈 (라이닝) 는 많이 남았고 특별히 손상이 없어서 재사용 합니다.


이 작업은 브레이크 에어 빼기 때문에 혼자서 작업이 안되므로, 셀프정비로 작업하기 보다는 정비소에 입고해서 작업하시기 바랍니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-200 | No flash function | 2018:06:15 14:06:35

Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | No flash function | 2018:06:15 14:06:38


교환..은 꽤 간단합니다.


경차라서 편한 부분일려나요?


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | No flash function | 2018:06:15 14:14:00


그래도 좀 빡센감은 있어서 슈 오토어저스터 (자동 간극조절 장치) 하고 윗 리턴 스프링은 과감히 뺐습니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-400 | No flash function | 2018:06:15 14:14:05


탈거된 휠 실린더.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-500 | Off Compulsory | 2018:06:15 14:25:41


새 휠실린더와 드럼을 장착한다음, 브레이크 에어빼기 작업 실시후


시운전으로 마무리 합니다.




고품 휠실린더를 터트려 봤습니다. 대체 무슨 문제 때문인지..


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | No flash function | 2018:06:15 17:51:12


그나마도 운전석 휠 실린더는 터지지도 않을 정도로 심하게 고착되어서 그대로 고철장행.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-80 | Off Compulsory | 2018:06:15 15:29:28


조수석 쪽을 터트려봤더니 이 모습이었습니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-125 | Off Compulsory | 2018:06:15 15:29:33

Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-125 | Off Compulsory | 2018:06:15 15:30:01

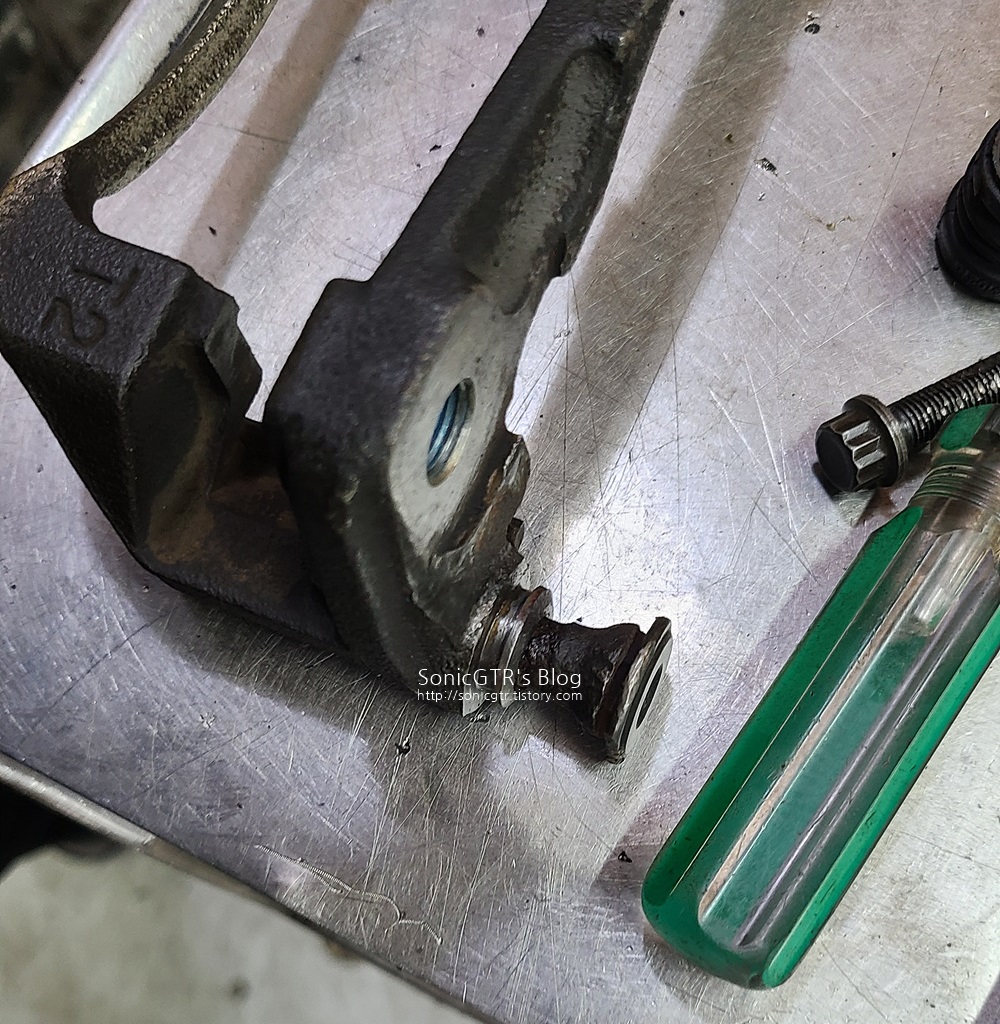

휠 실린더와 피스톤이 전부 부식이 되었네요.


이것이 고착의 원인일듯 합니다.



예전에 잠깐 쉐보레 서비스에서 일했을때, 올뉴마티즈 휠 실린더가 굳은 사례도 있었고, 마티즈 1, 2 도 뒤 휠실린더 고착이 자주 발생했다는 운전자분들의 경험담을 생각해보면


대우차 부터 이어져 내려온 고질병이 아닌가 싶습니다.













Posted by HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

Sony | G8141 | Pattern | 1/32sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | No flash function | 2018:05:13 18:20:37


P96991801 (PCV 밸브)

P96416365 (스로틀바디 가스켓)


저희 아버지 차에서 이 둘을 교환하게 되었습니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-200 | Off Compulsory | 2018:05:13 18:39:48


PCV는 Positive Crankcase Ventilation 의 약자로,


엔진의 크랭크샤프트 쪽에 모이는 블로우바이 가스 (엔진내에서 연소 과정에서 압력에 의해 내려오는 배기가스) 를 엔진 흡기 시스템으로 보내도록 하는 장치입니다.


여기서, PCV 밸브는 흡기 다기관의 진공상태 (자연흡기 엔진에서는 진공 = 엔진부하량과 관계가 있습니다.) 에 따라 블로우바이 가스를 흡기쪽에 많이 되돌릴건지, 압력이 과다해지기 전까지는 막을것인지 제어를 하게 됩니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-50 | Off Compulsory | 2018:05:13 18:44:44

Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-100 | No flash function | 2018:05:13 18:44:55

Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-50 | No flash function | 2018:05:13 18:45:02


신품과 고품 비교샷


새것은 양쪽에서 공기압력을 가했을때, 한방향으로만 공기가 통하고 나머지 쪽은 쭉 막혀있어야 정상입니다...


그런데 저희 아버지 차 것은 양쪽으로 공기가 슝슝 통하더군요.


점화플러그 교환할때 만큼 뜯어야 하므로.. 점화플러그 교환과 동시에 하시면 좋습니다.


Sony | G8141 | Pattern | 1/32sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | Off Compulsory | 2018:05:13 18:54:58


스로틀 바디 가스켓은 특별히 손상이 있다거나 한건 아니지만, 예방차원에서 한번 교환을 해주기로 합니다.



Posted by HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-200 | Off Compulsory | 2018:03:28 17:55:43


2018년 3월, 제 스파크의 수동미션 오일을 교환했습니다.


GM품번 P93740319

오일 납품업체는 한국 쉘

75W-85W GL-4 규격 오일입니다.


Sony | G8141 | Center-weighted average | 1/20sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | No flash function | 2018:03:28 14:51:13


오일 주입구 코크는 디퍼런셜 하우징의 운전석쪽, 등속조인트 위에 위치하고 있습니다.



오일 드레인 - 필 작업을 할때는 무조건 필러 코크를 먼저 풀러봐야 합니다.


드레인 코크 먼저 풀면 오일이 잘 나오지도 않을 뿐더러 만에 하나 필러 코크가 열리지 않으면.. 아주 큰일나죠.


Sony | G8141 | Center-weighted average | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-400 | No flash function | 2018:03:28 14:51:04


드레인 코크를 열면 오일이 확 쏟아져 나옵니다.


Sony | G8141 | Center-weighted average | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | No flash function | 2018:03:28 14:51:01


필러 코크와 드레인 코크는 동일 규격 (GM 품번 P94535693) 이며


3/8인치 복스 공구 등으로 풀고 조이면 됩니다.


물론.. 조이는 양은 적절히.. 너무 약하게 조이면 풀릴거고

너무 세게조이면 망가지겠죠?


그리고 코크에 풀림방지제 약품 처리가 되어 있기도 하니, 스레드 고정 약품 있으면 사용하시는게 좋겠습니다.



오일 주입량은 2.1리터 이므로, 수동미션 오일도 넉넉히 세통 준비하시는게 좋습니다.


Posted by HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

https://sonicgtr.tistory.com/207

2012 쉐보레 스파크, 핸들리모컨 교환, 키홀조명 및 2열 실내등 DIY

이 작업을 했을때 잘못뚫은 천장 헤드라이닝을 교환하기로 했습니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-320 | Off Compulsory | 2018:03:08 15:48:22


부품 품번은 P95022729 (패널, 헤드라이닝 트림) 입니다.


물론, 차량마다 꼭 이 품번이 아닐수도 있으므로 교환할때는 반드시 차대번호에 맞는 부품을 주문해야 합니다.


헤드라이닝 패널 고정 플라스틱 핀도 같이 사야하는데, 스파크 같은경우

P96643579 (트렁크 문짝과 만나는쪽) 3개

P94525670 (B필러 천장 보강 빔 쪽) 2개


이렇게 추가로 필요합니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-500 | Off Compulsory | 2018:03:09 12:41:43


원래 헤드라이닝 패널 자체가 천장을 전부 감싸는 골판지 + 직물 복합소재다 보니 이걸 교환하기 위해서는 헤드라이닝과 접속되는 플라스틱 패널 전부 (스파크는 A,B,C필러 플라스틱 트림), 헤드라이닝을 쉽게 뺄수 있도록 시트 전체 탈부착


세단형 승용차는 뒷유리 또는 앞유리 탈거


라는 무지막지한 작업이 동반되어야 합니다.


하지만 우리 스파크는 뒷유리 달린데가 통째로 열리는 해치백 타입 자동차 입니다. 만세!


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Off Compulsory | 2018:03:09 12:41:51

Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-320 | Off Compulsory | 2018:03:09 12:41:57


헤드라이닝을 교환하면서 블랙박스 후방카메라 선을 다시 이동시켜주고


조립은 분해의 역순으로 하는 센스.


조립한 사진이 없는데.. 지금은 깨끗하게 잘 타고 다닙니다.



Posted by HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

2019년 3월 기준으로 일을 잠깐 쉬고 있지만, 2018년 한 해 동안에는 열심히 자동차 정비사를 했습니다.


덕분에 포스팅이 밀린 감도 어느정도 있지만요.


자동차 정비기사의 이야기 카데코리는, 제가 정비사 일을 하면서 봤던 여러 일들에 대한 잡담 정도로 봐주시면 되겠습니다.




이번 이야기는 딱 작년에 취업했던 당일, 그때 겪은 일입니다.



2013~14년형 쉐보레 스파크 L 모델이 엔진오일 교환을 위해 입고되었습니다.


제 자차가 스파크니까 제가 맡아서 해본다고 했죠.

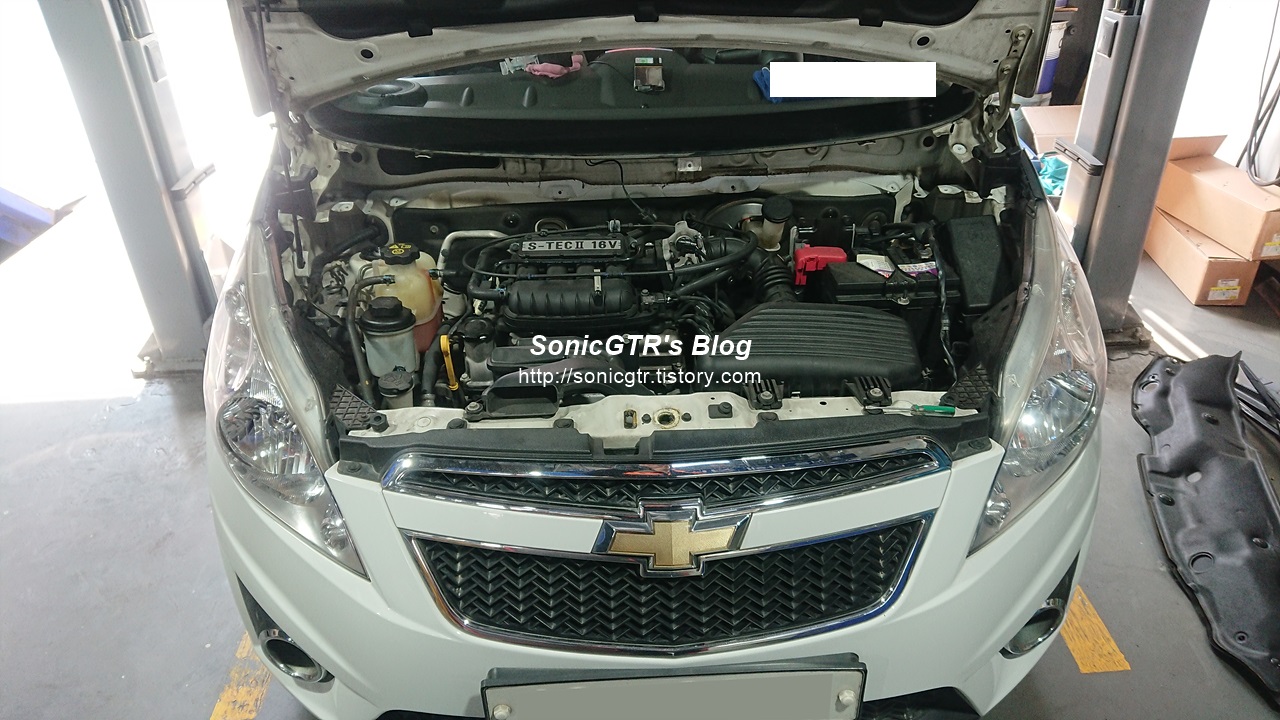

그런데 이 차... 엔진오일 교환할려고 차를 떠봤는데 엔진오일이 잔뜩 새서 차 엔진 하부로 흘러내린 광경을 목격하게 됩니다.


원인은 바로


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1250 | No flash function | 2018:02:20 15:33:04


이 엔진오일 필터의 규격이 안맞았기 때문이었죠.


다마스, 티코, 마티즈 (올뉴 - M2XX) 모델은 800cc 3기통 엔진이 (형식명 F8CV 또는  또는 A08S3 - M-TEC 엔진이라고도 불림)


마티즈 크리에이티브, 스파크 (M300), 스파크S (M350) 모델은 4기통 엔진 (형식명 B10D1 / LB10D1 - S-TEC 엔진이라고도 불림)


오일 필터 생김새는 둘이 똑같지만, 안쪽에 오일필터를 고정하는 스터드 (나사산) 크기가 미묘하게 다릅니다.



구형 마티즈 것은 3/4인치 (19.05mm) 구경, 스파크는 18mm 구경..


오일필터를 잘 잠궜어도 압력이 가해지다 보면 나사산에 제대로 물린 상태가 아니니 풀리거나, 나사산이 이탈하면서 공간이 생기는 문제가 있을겁니다.


운이 좋으면 다음 오일 교환시 까지 버티는거고


그냥저냥 좋으면 이렇게 오일 좀 새고 끝나는거고


운 나쁘면 주행도중 오일필터가 아예 빠져버려 길바닥에서 엔진오일 공급이 안되어 엔진이 퍼지는 것이겠죠.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-320 | No flash function | 2018:02:20 15:33:28


이 차는 "마티즈" 라는 이름으로 팔렸던 때가 있었고, 경차 하면 마티즈가 대세였던 시절도 있었습니다.


하지만 엔진까지 그 옛날 마티즈와 똑같지 않습니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | No flash function | 2018:04:10 12:17:49


그리고 이런 깡통타입의 오일필터의 위험요소


씰링 이탈


이런것도 항상 주의해야 합니다.







Posted by HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

이번 포스팅은 스파크에 블랙박스 설치 DIY 및 하이패스 ECM 룸미러 설치에 관한 내용입니다.


사진은 두 차량 (하나는 저희 가족 차량 - 스파크 LT 오토) 의 것이 서로 섞여 있습니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-320 | Off Compulsory | 2018:02:09 19:25:17


먼저 하이패스 룸미러 부터 소개하도록 하겠습니다.


제가 인터넷에서 구매했었을때는 돈 좀 주고 센서 히든형 "새것" 이라고 광고하는 제품을 구매했습니다.


사진의 품번은 일반 깡통 룸미러가 나오니까, 판매자 측에서 어느 차에 깡통 룸미러로 바꿔치기 하고 나온 물건을 그대로 이 박스에 담아 판것이겠죠.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-125 | Off Compulsory | 2018:02:09 19:26:04


룸미러 배선과 배선커버, 본체 이렇게 도착했습니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-400 | Off Compulsory | 2018:02:09 19:26:16


센서가 거울에 따로 보이지 않고 유리 어딘가에 매립형으로 숨어있는데요, 지금은 판매 안하고 있네요. 단종인가 봅니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | No flash function | 2018:02:09 19:26:29


룸미러 뒤쪽으로는 RF 안테나와 유리쪽 브라켓에 연결할수 있게끔 되어있는 하우징이 있습니다.


Sony | G8141 | Pattern | 1/16sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | No flash function | 2018:02:09 21:10:37


룸미러 본체 설치는 간단합니다. 차에 달려있던 룸미러에 조여진 Torx 별 나사 (아마 T20 일겁니다. 별렌치 셋트 구매해두신게 있다면 편합니다.) 를 풀고 룸미러를 천장 방향으로 슬라이딩~ 시키면


Sony | G8141 | Pattern | 1/16sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1250 | No flash function | 2018:02:09 21:12:00


이렇게 유리에 붙은 브라켓만 남습니다.


Sony | G8141 | Pattern | 1/16sec | F/2.0 | 0.00 EV | 4.4mm | ISO-2500 | Off Compulsory | 2018:02:09 22:19:01

Sony | G8141 | Pattern | 1/16sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1250 | No flash function | 2018:02:12 23:55:05


그다음 하이패스 룸미러 배선을 심어줍니다.


3버튼형 룸미러는 네가닥의 선만 사용하는데요, (자세한 배선도는 룸미러 구매하면 판매자가 설명서를 같이 줍니다.)


1. 차체 접지 (-)

2. 룸미러 전원 (ACC나 ON 중 원하는곳에 장착)

3. 미등 전원 + (차량 실내 배선중 미등켜면 오디오 같은데 불 들어오잖아요, 저는 오디오 미등 쪽에서 선을 따서 연결했습니다.)

4. 후진등 +


이중 1번과 2번은 반드시 연결해야 룸미러가 작동하고요,


3번은 연결하면 미등 켰을때 하이패스 룸미러의 상태 LED가 어두워집니다.


만약 버튼에 LED가 심어진 타입이라면 버튼쪽에 LED도 점등시킬수 있습니다. (현대 블루링크/기아 UVO 룸미러가 해당됩니다.)


4번은 후진 신호가 룸미러에 들어왔을때 ECM 기능을 잠시 비활성화 시키는 역할을 하는데요, (만약 후방카메라 뷰어타입 룸미러라면 이 신호가 들어가야 후방카메라 화면이 룸미러에 표시되겠죠?)


이거 스파크의 후진등 퓨즈에서 따오면 안됩니다. 스파크 실내퓨즈함의 후진등 퓨즈는 무조건 + 전압이 걸려있어서 룸미러에 항상 후진신호가 들어가 ECM 기능이 작동 안하게 됩니다.


굳이 따오실려면 후진등 램프 쪽으로 가는 배선을 찾아서 거기서 따와야 하는데,


저같이 후진할때 무조건 뒤를 돌아보는 사람이라면 굳이 필요없지 않을까요?


Sony | G8141 | Pattern | 1/16sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | No flash function | 2018:02:09 21:15:40


새 룸미러를 달아주고


Sony | G8141 | Pattern | 1/16sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1250 | No flash function | 2018:02:09 21:15:52


브라켓 나사도 다시 조여주고~


Sony | G8141 | Pattern | 1/16sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1250 | No flash function | 2018:02:09 22:24:57


룸미러 배선을 장착하고


Sony | G8141 | Pattern | 1/16sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1250 | No flash function | 2018:02:09 22:25:48


배선 커버를 닫아주면 끝입니다.


Sony | G8141 | Pattern | 1/16sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1250 | No flash function | 2018:02:09 21:19:53


새 하이패스 룸미러 장착이 완료되었습니다.


Sony | G8141 | Pattern | 1/25sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Off Compulsory | 2018:02:10 13:29:56



배선은 납땜처리한다음, 듀얼퓨즈 홀더 같은걸로 작업할 예정입니다.






이제 블랙박스에 대해 이야기를 해보겠습니다..


제 차 같은경우 중고로 샀을때 이런 블랙박스가 달려 있었는데요.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-250 | Off Compulsory | 2018:02:16 01:08:39


비전드라이브 라는 업체에서 만든 제품, 앞 HD 뒤 VGA 해상도에 2채널 녹화시 초당 15프레임.


지금 풀 HD 블랙박스가 널린 시대에 화질도 좋지 않고 프레임 수도 너무 떨어집니다.



거기다 비전드라이브는 지금 사업을 하는둥 마는둥... 하는 상황이라 블랙박스를 갈아버리기로 했죠.


Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-100 | Flash did not fire, auto mode | 2017:07:27 17:28:47


당연히 블랙박스 배선은 A 필러를 통해 천장으로 올려야 하니 여길 뜯어줍니다.


Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-100 | Flash did not fire, auto mode | 2017:07:27 17:36:07


블랙박스 전원선은 이렇게...


Sony | G8141 | Pattern | 1/20sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | Off Compulsory | 2018:02:13 00:07:21


블랙박스 본체 (전면 카메라) 를 장착할 겁니다.


이 사진은 제 차에서 작업한 사진인데요. 하이패스 룸미러 작업을 위해 룸미러까지 뜯어낸 상태에서 중심과 수평을 잡아줬습니다.




Sony | G8141 | Pattern | 1/20sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1250 | No flash function | 2018:02:13 00:22:32


블랙박스 고정 브라켓을 붙이고, GPS 도 브라켓에 그대로 얹어버렸습니다.


제 앞유리는 소중하니까요.









후방 카메라 선은 두가지 방법으로 넣을수 있습니다.


저희 아버지 차는 A필러 -> 로커패널 (사이드 스텝이라고 부르기도 하죠. 문짝과 바닥 맞닿는 부분.


Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-50 | Flash did not fire, auto mode | 2017:07:27 18:07:06

Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-125 | Flash did not fire, auto mode | 2017:07:27 18:07:08


이 쪽을 통해서 트렁크 쪽으로 배선을 넘깁니다.


Sony | G8141 | Pattern | 1/125sec | F/2.0 | 0.00 EV | 4.4mm | ISO-320 | Flash did not fire, auto mode | 2017:07:27 18:07:12


이 스파크에 작업을 했을때는 의자를 뜯는다는 생각을 못해서.. 좀 야매로 작업했었죠.


Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-320 | Flash did not fire, auto mode | 2017:07:27 18:29:55

Sony | G8141 | Pattern | 1/40sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | Flash did not fire, auto mode | 2017:07:27 18:28:51


후방 블랙박스 카메라 선 넘기는것도 옷걸이 이용해서 적당히(?) 작업했던 때였습니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-100 | Off Compulsory | 2018:02:14 16:44:59



제 차를 작업할때는 뒤 의자를 뜯는방법과 트림 분해하는 법을 전부 알고 있으니, 조금 더 정석대로 작업을 해보았습니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-100 | Off Compulsory | 2018:02:14 16:45:05


뒤를 깔끔하게 분해 해주고


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-320 | Off Compulsory | 2018:02:14 17:12:31



천장을 통해 후방카메라 배선을 넣을테니 천장 헤드라이닝이 좀더 벌어질수 있게 선바이저 등을 뜯어놓습니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-320 | Off Compulsory | 2018:02:14 17:19:06


후방 카메라 배선을 천장 -> 운전석 C 필러 -> 트렁크 쪽으로 방향을 잡았습니다.


선 작업 차량은 운전석 A 필러를 통해 트렁크로 갔다면, 이번것은 좀더 경로가 단축되는 셈이죠.


교통사고 발생시에도 사이드 실 패널 쪽 보다는 천장쪽이 망가질 확률이 더 낮으니 사고 영상 확보에도 좀 더 도움이 되겠지요.



Sony | G8141 | Pattern | 1/25sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | No flash function | 2018:02:14 19:39:38


천장과 C필러 커버를 통해 내려온 후방 카메라 선,


선에 방음테이프를 꼭 발라줍니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | No flash function | 2018:02:14 19:55:40


트렁크 주름관을 통해서 배선을 넣을겁니다.


트렁크 내부에서 후방카메라 까지 통하는 부분은 적당히 방음처리를 해 잡소음이 나지 않도록 조치해주고요


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | No flash function | 2018:02:14 19:59:59


주름관 내부쪽을 제외한 나머지도 다시 방음처리 합니다.


Sony | G8141 | Pattern | 1/32sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | Off Compulsory | 2018:02:14 20:47:17


배선은 납땜및 수축튜브 처리로 마무리.


후방카메라 USB 단자 자체를 주름관에 넣기에는 너무 큽니다.


따라서 저는 선을 자른다음 이렇게 이어서 납땜하는 방식으로 마무리 하고, 쉴드 선이나 이런쪽도 최대한 연결한다음, 절연테이프로 감싸 마무리 했습니다.


설치한지 1년이 지난 지금도 후방영상 깔끔하게 녹화 잘 되고 있습니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | No flash function | 2018:02:12 22:54:09


블랙박스 상시전원선 입니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | No flash function | 2018:02:12 22:54:11


이것들도 + 극에 들어가는건 총알단자라고 불리는 것들을 연결해서 마무리 해둡니다.


Sony | G8141 | Pattern | 1/16sec | F/2.0 | 0.00 EV | 4.4mm | ISO-2000 | No flash function | 2018:02:12 23:40:47



충격과 공포의 퓨즈박스 주변 모습입니다.


사진 곳곳에 커넥터와 총알단자들이 즐비하게 있는데요,




이런 제품으로 퓨즈함에서 전원을 따 왔고


나여기서 문어발 식으로 선을 더 딴 데다가


그 외에 키홀조명이나 2열 실내등 전원 및 릴레이도 퓨즈함 위에 설치를 하다보니 많이 복잡합니다.


그래도.. 배선용량과 퓨즈용량은 철저히 맞춰놔서 불의의 사고는 일어나지 않게 잘 조치해 놨습니다.




Posted by HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

이번 이야기는 제가 지금 타고있는 스파크 스트라이프 에디션 이야기 입니다.


이 차는 2018년 1월 구매당시 방지턱 같은데를 넘어가거나 도로에서 요철을 지날때 차 뒤쪽이 지나치게 출렁이고, 차 앞쪽은 당장에 부서질것 같은 심각한 충격 문제가 있었습니다.


못해도 3주 전까지 동일 차량을 타고 있었던 저로써는 도저히 납득이 안되는 수준의 승차감이었죠.


혹시나 싶어서 진단을 위해 엔진오일을 교환하면서 차를 떠봤을때 뒤 쇼바가 완전히 터져있었고


차 앞이 부서질것 같은 충격감은 쇼바마운트 수명이 다 되어 있는것을 확인하여


교환조치 하기로 마음먹었습니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-250 | Off Compulsory | 2018:01:11 14:01:52


뒷 쇼바를 탈거할려면 2열 시트와 트렁크 내장재를 전부 들어내야 합니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-160 | Off Compulsory | 2018:01:11 14:02:06



음... 방석을 떼냈더니 웬 동요 CD가 하나 떨어져 나오네요.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | Off Compulsory | 2018:01:11 14:02:10

Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-400 | Off Compulsory | 2018:01:11 14:02:13


등받이 탈거는 굉장히 간단합니다. 등받이 하단 고정 볼트 2개와 너트 1개 (전부 15mm 육각)


물론 안에 나사 스레드가 약한 편이므로 무조건 수공구로 조심히 풀어줍니다.


에어공구나 전동공구 쓰면 큰일납니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-500 | Off Compulsory | 2018:01:11 14:05:03


의자 등받이를 뗀 모습입니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-100 | Off Compulsory | 2018:01:11 14:07:16


뒷 쇼바 교환을 위해 준비한 부품들입니다.


뒤 쇽업소버 어셈블리 P95325940

후 쇼바 부트 P96682602

후 쇼바 범퍼 i95154454


그 외에 쇼바 구성품은 더 있으나, 제 차는 이 부분 이외에 지저분 하다거나 손상이 있는 부분이 없어서 (뒷 쇼바 마운트 고무나 와셔 등.. 부식,오염 정도에 따라 교환이 필요한 경우도 있습니다.)


이 정도만 주문후 작업 들어갑니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-100 | Off Compulsory | 2018:01:11 14:24:49


시트 쿠션 ~ 로커패널을 가려주는 이 커버를 탈거하고, 뒷좌석 양쪽 안전벨트 고정볼트 (T50) 을 탈거해줍니다.


필요 공구는 핀 리무버 (오리발, 닭발, 노루발 등등... 명칭은 꽤 많습니다.) 십자 드라이버.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-250 | Off Compulsory | 2018:01:11 14:24:52


로커패널 커버는 이런 쇠 클립으로 고정이 되어 있습니다. 혹시라도 빠지는 일이 없도록 주의.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-500 | Off Compulsory | 2018:01:11 14:25:23


트렁크 휠 하우스 커버는 핀 리무버를 이용하여 보이는 핀들을 뽑아내고


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-400 | Off Compulsory | 2018:01:11 14:25:31



안전벨트 상단 커버 (C필러 커버, 베이지색) 주변에서 십자 나사 하나 풀러주면 빠집니다. 사진 기준으로 중앙에서 좌, 상부 입니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-160 | Off Compulsory | 2018:01:11 14:29:25


휠하우스 커버를 탈거하면 이런 모습입니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-64 | Off Compulsory | 2018:01:11 14:31:44


검은색 뚜껑을 벗겨내면 쇼바 상단이 보입니다.


풀려면 쇼바 피스톤 상단 6mm 육각을 적당한 공구로 잡은상태에서

밑에 15mm 너트를 풀어줘야 합니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-400 | Off Compulsory | 2018:01:11 14:49:34


너트를 풀고 쇼바 피스톤 로드를 자유롭게 움직이도록 두고


차 밑으로 가서 쇼바 하단 고정볼트 14mm 를 풀어줍니다.



Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-40 | Off Compulsory | 2018:01:11 15:02:00


고품 쇼바의 모습


눌렀는데 그모습 그대로 가만히 있습니다.


완전히 압이 빠져버렸단 이야기죠..


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-40 | Off Compulsory | 2018:01:11 15:05:16


새 쇼바로 교환하고


이식이 필요한 부품들은 잘 세척해서 재활용 합니다.


조립은 분해의 역순...



교환후 제가 생각했던 그 스파크의 승차감으로 돌아왔습니다.




Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-200 | Off Compulsory | 2018:01:19 14:51:40



그 외에 앞 쇼바 마운트는 당시에 제가 현업 정비사도 아니었고, 앞 쇼바마운트는 쇼바작기라는 스프링 압착기가 반드시 필요한데,


저는 그 공구가 없었던 때라 다른 카센터에 의뢰했습니다.


https://blog.naver.com/dolmacar/221197617135




의외로 스파크는 쇼바 마운트가 잘 고장나는 품목중 하나더군요..


수리후 요철 지나보니 충격이 확실히 줄었습니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | Off Compulsory | 2018:01:13 10:15:29


마지막, 워셔액 노즐


차 사고 워셔액 쐈더니 네 방향중 한 방향이 안나옵니다.


뚫어볼려고 했으나 꽉 막혔는지 요지부동,


부품값 얼마 안하니 교환합니다.


품번은 P95967371


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | Off Compulsory | 2018:01:13 10:17:02


교환은 아주 간단합니다.


본넷트에서 워셔액 노즐 호스 살살 잡아 뺀다음, 워셔액 노즐 고정 클립을 오므려주면 빠지고


반대로 새것은 본네트 상단에서 끼워주기만 하면 끝입니다.


Sony | G8141 | Pattern | 1/20sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Off Compulsory | 2018:01:13 21:12:50


이건 간단히 되는 작업이네요.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-80 | Off Compulsory | 2018:01:19 14:24:45


그리고 스포츠 페달 장착,


스파크의 기본 페달은 브레이크 페달에만 고무가 씌워져 있고 나머지는 플라스틱 페달이라 별 볼품 없습니다.


상황에 따라서는 발이 미끄러지기도 하고요.


스포츠 페달 쓴다고 발이 아예 안 미끄러지거나 하는건 아니지만 나름 드레스업도 되고 하니 장착 했습니다.



Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-400 | Off Compulsory | 2018:01:19 14:46:52


이것도 굉장히 간단합니다. 끼우면 끝..





Posted by HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

스파크 LS STAR 를 처음 구매했을때, 굉장히 불만이 있었던 부분입니다.


바로 카오디오.


오디오 데크 성능은 대우일렉트로닉스 제품이니 만큼 기본은 한데, 스피커의 흐리멍텅한 소리는 정말 두 귀를 썩히는 느낌이었습니다.


고음을 따로 내주는 코액셜 스피커가 들어가는 LT 등급은 최소한 기본은 합니다. 그런데 이녀석은.. 어휴


FM 라디오 음질마저 안좋게 들려줄 정도니 스피커를 갈아 치울수 밖에 없었습니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-500 | Flash fired, auto mode | 2017:11:02 19:58:07


앞 스피커, 종이 콘에 고무 서라운드를 쓰는 피커가 앞에 들어갑니다.


소리 특성이요? FM 라디오도 못들어줄것 같습니다. 모든 음역이 흐리멍텅하게 들려요.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | Flash fired, auto mode | 2017:11:02 19:34:39


해외직구로 구매한 파이오니아 TS-A1072R 4인치 3웨이 코액셜 스피커 입니다.


우퍼, 미드, 트위터로 분리가 되어 있고 20W 출력에 4옴 입니다.


4인치 규격에 딱 맞게 바로 장착이 됩니다.


한가지 문제는, 기존 스피커는 8옴이지만 이 스피커는 4옴이다 보니 앞에서 소리는 커지는데... 스피커에 울림통을 안달아 준 탓에 저음이 깡통차는듯한 소리가 난다는거죠.


이건 나중에 우퍼스피커 장착으로 해결을 보게 됩니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | Flash fired, auto mode | 2017:10:30 19:29:22

Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-500 | Flash fired, auto mode | 2017:10:30 19:29:31



뒤쪽은 같은 파이오니아 사의 TS-A4676R 스피커로 장착해줍니다.


순정은 4옴, 40W 이고


이녀석은 4옴, 30W 에 앞쪽과 마찬가지로 3웨이 코액셜 입니다.


Sony | G8141 | Pattern | 1/20sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash fired, auto mode | 2017:10:30 19:31:25


박스를 개봉하면 스피커 배선과 나사 킷트, 브라켓 등이 같이 따라옵니다.


Sony | G8141 | Pattern | 1/16sec | F/2.0 | 0.00 EV | 4.4mm | ISO-2000 | No flash function | 2017:11:01 18:17:31



애프터 마켓 스피커하고 순정 스피커하고 잭이 호환이 될 리가 없으니, 잭 by 잭 으로 연결할수 있게 끔 변환 배선을 만들어 줍니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | Flash fired, auto mode | 2017:11:01 21:15:00


이게 커넥터 타입이 뭐였는지 정확히 기억 안나는데, 옥션가서 카오디오 DIY 로 검색하면 의외로 쉽게 찾을수 있습니다.


따라서 여기에 대한 설명은 생략하겠습니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | Flash fired, auto mode | 2017:11:01 21:14:53


멍텅구리 한 소리를 내는 순정스피커 (오른쪽)과


새 스피커.


스피커 가격은 의외로 착한데, 소리는 하늘과 땅 수준의 차이죠.


파이오니아 A 시리즈 스피커 저게.. 구매당시 앞이 40불 뒤에가 55불 인가 했으니까요.


순정은 한대분이 2만원 겨우 되었던걸로 기억합니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | Flash fired, auto mode | 2017:11:01 21:15:05


이제 스피커를 차에다가 장착 하는...데?



어허 이거 참... 스피커가 딱 맞질 않습니다.


인터넷 검색해보니 스파크 순정 스피커가 4인치 * 6인치 타원형 크기는 맞는데


미묘하게 사이즈가 작아서 완전히 호환은 안된답니다. 허허....



참 꼭 쓸데없는곳에 독자규격 고집하는 GM이네요.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash did not fire, auto mode | 2017:11:03 20:58:27

Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | Flash did not fire, auto mode | 2017:11:03 20:58:31


처음에는 이런식으로 야매로 고정했는데


스피커를 받치는 부분이 너무 적다보니 운행도중 스피커가 떨어지는 일이 생겼습니다.


결국 다른 방법을 찾아야 했던 상황.



Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-160 | Flash fired, auto mode | 2017:11:03 23:31:47


앞 스피커 (A1072R) 포장을 보다보니 이런게 나왔습니다.


스피커 고정 피스 셋트중에 저 은색 브라켓이 꽤 쓸만하게 보입니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-125 | Flash fired, auto mode | 2017:11:03 23:42:56


이거 잘하면 스피커 받침으로도 충분히 쓸수 있겠군요.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1250 | No flash function | 2017:11:03 23:58:56


실제로도 딱 맞네요. 이렇게 해놓고 지금 1년째 주행중이지만 스피커가 떨어진다거나 하는 문제는 없었습니다.


Sony | G8141 | Pattern | 1/25sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | No flash function | 2017:11:03 23:59:27


이런식으로 고정.


아주 잘 붙어있고 잡소음도 없습니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-320 | Off Compulsory | 2017:12:06 14:47:15


이거는 참고만 할 생각으로 우선 구매해둔 것입니다. 올인원 마감재.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-320 | Off Compulsory | 2017:12:06 14:48:16


저는 내비게이션은 특별히 쓰지 않을 예정이라, 하단 오디오만 사제로 바꿀수 있게 이 마감재를 미리 구매했지요.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-125 | Off Compulsory | 2017:12:06 15:22:24


예전 차에 마감재만 달아봤을때 딱 이 모습이었습니다.


가운데 큰 네모칸이 오디오 2DIN 자리


위에는 에어컨 송풍구와 비상등 스위치, 맨 위는 수납장 (LPG 차는 LPG 경고등 디스플레이)



나중에 카오디오까지 바꾸게 되면 다시 리뷰를 하도록 하겠습니다.


Posted by HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요
