저에게는 3년간 써오던 휴대폰이 있습니다.


2014년 2월 일명 "대란" 때 바꾼 휴대폰인 팬택 베가 LTE-A.


그동안 케이스도 바꿔가면서 쓰고 배터리도 바꿔쓰고 내부 부품도 고장이 나서 몇번 갈았었던 폰.


팬택이 정리된다는 소식을 듣고 이제는 놓아주기로 했습니다.



그래서 알아본 휴대폰은 Xperia XZ 프리미엄.


사람들은 이야기 합니다. 훨씬좋은 갤럭시 S8 도 있고 2인자지만 영향력이 막강한 LG G6 / V20 이 있지 않냐고.


그래도 저는 소니 휴대폰을 골랐습니다. 왜냐하면 삼성,LG폰은 너무 흔하니까요.




PANTECH | IM-A880S | 1/40sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2017:06:08 14:08:08


제 폰은 소니 공식대리점인 (주)아인스시스템을 통하여 구매했습니다.


할인쿠폰 신공과 카드포인트 신공을 하기 위해서 말이죠..


예판 구성품은 스마트밴드 톡 SWR30 과 액정보호필름, TPU 케이스 1개 입니다.


PANTECH | IM-A880S | 1/40sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Off Compulsory | 2017:06:08 14:42:34


박스입니다. TTA 인증 자급 단말기 스티커가 붙어있네요.


PANTECH | IM-A880S | 1/40sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Off Compulsory | 2017:06:08 14:42:47


뒤는 폰의 간단한 사양표와 함께 소니 모바일 커뮤니케이션의 본사 위치가 적혀 있습니다.


PANTECH | IM-A880S | 1/120sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2017:06:08 14:43:15


옆에는 폰의 인증정보가 찍혀 있습니다. 흰색으로 지운부분은 IMEI, 시리얼넘버의 정보가 담겨 있습니다.



PANTECH | IM-A880S | 1/120sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2017:06:08 15:27:29



폰을 실제로 사용하기 전에 방수가 정상적으로 되는지 압구정 소니스토어에 방문하여 A/S를 접수하였습니다.


기기는 현장에서 서비스 접수를 위해 개봉해서 개봉샷은 따로 못찍었습니다.


PANTECH | IM-A880S | 1/120sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2017:06:08 15:52:23


방수테스트 통과후 이제 직접 폰을 잡아봤습니다.


컬러는 루미너스 크롬으로... 빛을 잘 반사합니다.


PANTECH | IM-A880S | 1/60sec | F/2.2 | 0.00 EV | 4.2mm | ISO-147 | Off Compulsory | 2017:06:08 15:52:55

PANTECH | IM-A880S | 1/120sec | F/2.2 | 0.00 EV | 4.2mm | ISO-116 | Off Compulsory | 2017:06:08 15:53:15


뒷면 스티커에는 USB-C 케이블만 사용하라는 그림과 Nano SIM, MicroSD 카드 장착 위치가 그려져 있습니다.



PANTECH | IM-A880S | 1/120sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Off Compulsory | 2017:06:08 15:54:12



그외 구성품으로는 USB-C 케이블 1개와 충전기, 번들 이어폰이 있습니다.



PANTECH | IM-A880S | 1/120sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Off Compulsory | 2017:06:08 15:55:12



케이스는 제누스 TPU 투명 케이스, 액정보호필름은 올레포빅 필름...이더군요


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-100 | Flash did not fire, auto mode | 2017:06:08 22:49:05


스마트밴드 톡입니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-80 | Flash did not fire, auto mode | 2017:06:08 22:50:44


화면에 붙은 스티커를 떼면


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-160 | Flash did not fire, auto mode | 2017:06:08 22:57:16


곡션형의 디스플레이가 나타납니다.


Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-320 | Flash did not fire, auto mode | 2017:06:08 23:07:11


완전방전이 되어있던 상태여서 Micro USB 케이블을 연결하여 전원을 켰습니다.




휴대폰에 스마트밴드 톡 앱을 설치하고 스마트밴드 톡을 연결하면 도움말이 표시됩니다.



스마트밴드 톡은 기본적으로 시계 기능과 간단한 앱 (주로 휴대폰의 알림을 보거나 간단한 제어)을 지원하고


Lifelog 를 이용하여 생활패턴을 알수 있게끔 해놨습니다.



이렇게 하루동안 무엇을 했는지 로그를 해서 보여주는 기능이 있습니다.


휴대폰 단독으로도 작동이 되는것 같긴한데 정확한 모니터링을 위해서 스마트밴드 같은 장치가 필요한 모양이더군요.






이제 폰 자체의 성능이 어떤가 한번 확인해 봤습니다.


Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 33.0mm | ISO-400 | Off Compulsory | 2017:06:09 01:02:26


소리: 최신폰이고 요즘 하이레졸루션 오디오를 팍팍 밀고있는 소니인 만큼 이어폰 출력은 특별히 흠잡을만한 부분이 없습니다. 옆에 있는 핸드폰인 베가 LTE-A 보다 더 나은 특성을 보여주더군요. 주파수 응답 같은건 제가 측정할만한 장비가 없으므로 어떻게 확인할 방법은 없지만, 크로스토크는 볼륨만 최대로 키우면 확인이 가능한 만큼 한번 볼륨 최대로 틀어서 테스트 해봤는데, 베가 LTE-A 보다는 확실히 크로스토크가 적었습니다.


한가지 문제점은 스피커. 엑스페리아 XZ 프리미엄은 상/하단 스테레오 스피커가 적용되어 있고 베가 LTE-A 는 모노스피커 인데, 최대 음량은 여전히 베가 LTE-A 쪽이 더 크고 음 왜곡 또한 적습니다.


오리지날 엑스페리아 Z 의 알림음 정도나 들을만한 스피커에 비하면 장족의 발전을 했지만... 아직은 부족하다는 느낌이 드네요.


Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 21.0mm | ISO-100 | Off Compulsory | 2017:06:09 01:04:54


액정 최대 밝기는 둘이 비슷비슷 합니다. 오히려 4K 디스플레이가 탑재된 엑스페리아 XZ 프리미엄쪽이 미묘..하게 어두운것 같기도 하네요.


Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 21.0mm | ISO-100 | Off Compulsory | 2017:06:09 01:04:24


색 영역 / 대비를 최고로 생생한 모드로 활성화 한 상태입니다.


명암 차이가 확실히 두드러지긴 하는데.. 색이 너무 과장되는 느낌이 들어서 이 기능은 다시 봉인했습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.0 | 0.00 EV | 37.0mm | ISO-400 | Off Compulsory | 2017:06:09 01:33:59


방수는 정상 판정 받은만큼 문제없이 잘 됩니다. 오른쪽은 오리지날 엑페 Z (C6603) 입니다.


Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.6 | 0.00 EV | 55.0mm | ISO-400 | Flash fired, compulsory flash mode, red-eye reduction mode | 2017:06:09 23:20:38


번들 충전기는 퀄컴 퀵 차지 3.0 이 지원됩니다.


Canon | Canon EOS Kiss Digital X | Manual | Average | 1/80sec | F/4.5 | 0.00 EV | 34.0mm | ISO-800 | Off Compulsory | 2017:06:09 23:22:28

Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 48.0mm | ISO-1600 | Off Compulsory | 2017:06:10 02:04:29


완전 방전 상태에서 100% 까지 충전되는데 걸리는 시간은 약 2시간 50분 정도로 보여집니다.


대신 퀵 차지 가 지원되는만큼 배터리 잔량이 얼마 안될때 충전시키면 50% 까지는 매우 빠르게 차오릅니다.



엑스페리아 XZ 프리미엄에서 전력을 가장 많이 쓰는 부분은 당연히 화면입니다.


이걸 테스트 했었을때 액정 보호필름 사러 서울 일대를 돌아다녔었는데,


음악은 블루투스 LDAC 모드로 계속 청취하고 있었고, 인터넷을 많이 했었는데,

무선통신으로 사용된 전력보다는 화면으로 사용된 전력이 더 많네요.



시간당 250 mAh 수준의 소모량입니다. 햇빛 아래에서도 나름 보이는 수준으로 어둡게 써서 이렇게 나왔지 최대밝기를 계속 유지했다면 배터리 소모 속도가 엄청났을것이라고 보여집니다.



배터리: 내장형에 3.2Ah 급의 배터리가 탑재되어있고, 스태미나 모드를 활성화 시키면 CPU/GPU 성능을 제한시켜 배터리 지속시간을 연장시켜 줍니다. 스태미나 모드가 활성화 되어 있을때는 화면의 모든 효과가 초당 30프레임 급으로 제한됩니다.



서비스 메뉴에서 확인해보니 배터리 용량은 3424mAh 이라고 나오네요. 훗날 배터리 성능이 안좋아지기 시작하면 여기서 수치변화가 있겠죠?



통신속도: 엑스페리아 XZ 프리미엄은 LTE-4CA 가 지원이 되는 모델입니다. 타 단말기의 속도가 어느정도 나와야 하는지 알아야 정확한 비교가 가능하겠지만 다운로드 속도가 지금 집에서 쓰는 100메가급 광랜보다 더 빠르니... 무선통신도 많이 발전했네요.



안투투 벤치마크 결과입니다. 갤럭시 S8 보다는 떨어지는 점수고, 아이폰 7 과 비슷한 수준으로 표시됩니다.





참고를 위한 엑스페리아 Z (C6603) 테스트 결과.



베가 LTE-A (IM-A880S) 테스트 결과.


GPU 성능이 몇배 수준으로 좋아진것에 비하면 CPU 성능 증가폭은 그리 크지는 않아 보이네요.



마지막으로 카메라 성능은 야간촬영 동영상으로 대체하겠습니다. 낮 사진은 모든 핸드폰이 잘 나올테니 별로 의미없어보이고

밤에 동영상이나 사진을 촬영하는것이 해당 카메라가 어떤 성능을 보여주는지 알수 있을것이라 생각해서.. 야간에 차에다가 휴대폰을 거치해놓고 영상을 촬영해 봤습니다.


https://youtu.be/3nc8qO8Vf_Q


설정은 해상도 1080p @ 30fps, 대상추적 끈것 외에는 손떨림 보정 (Steadyshot) 등은 모두 켜둔 상태입니다.


노이즈가.. 좀 심한것 같긴 하네요. 이것도 다른 휴대폰이 있어야 좋은건지 아닌지 테스트가 가능할텐데 말이죠.

그래도 좋은건 마이크가 스테레오 마이크라 동영상 녹화시 스테레오 녹음이 됩니다.




일주일간 써보면서 제가 느낀점은 아래와 같습니다.


1. 유명한 다국적기업 휴대폰 중에서는 나름 합리적인 가격에 구매 가능한 플래그쉽 휴대폰이라고 보여집니다. 79만원. (물론 중국브랜드 스마트폰이라면 이것보다 더 싼것은 훨씬 많겠지만요.)

2. 자급제 폰에 한정해서 매우 깔끔한 시스템 롬. 소니코리아 앱 2개 설치된것 빼고는 시스템 기본앱만 깔려있어 매우 깨끗합니다.

3. 한결같은 디자인은 호불호가 갈릴수도 있습니다. (요즘엔 베젤 얇게 뽑는게 대세인것으로 보이긴 하는데.. 저는 신경 안쓰는 편이라서요.)

4. 디스플레이는 기본적으로 4K 모드로 작동하게끔 되어있는건지 필요할때만 4K인지 조금 헷갈리긴 하네요. (스샷 원본은 전부 4K 해상도이긴 한데 실제로 보면 차이는 별로 안느껴 지더군요.) 좋긴 한데... 전력 소모량이 커서 조금 걸립니다.

5. 소리는 다 만족스러운데 스피커 성능 개선이 더이상 불가능한건가 싶어요.



굳이 한줄로 줄이자면..

"역시 감성의 소니?"


안드로이드폰 1관왕 삼성의 홈그라운드인 만큼 찾아서 까지 소니폰을 쓸 이유는 없지만, 그래도 색다른것을 원하는 사람들에게는 좋은 선택지가 된다고 봅니다.

저작자 표시 비영리 변경 금지
신고
Posted by SonicGTR HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

싱크패드 사운드.rar


구 IBM 노트북과 레노버 노트북중 싱크패드 라인업 노트북의 BIOS 효과음입니다.



녹음한걸 토대로 제가 직접 생성했습니다.


비프음들은 X220 기종 기준입니다.


BIOS Wrong Command: CMOS Setup 화면이나 패스워드 입력화면에서 사용할수 없는 키보드 버튼을 눌렀을때


Critical Battery: 배터리 0% 경보


Low Battery: 배터리 5% 경보


Password Error Halt: 패스워드 3회 잘못입력후 시스템 Halt


Password Input : 패스워드 입력 요청


Password OK: 패스워드 확인됨


Password Wrong: 잘못된 패스워드 입력


Power Source change: 사용전원 형식 변경됨 (AC / 배터리)


Suspend Wake Up: 절전모드 진입/해제 알림


Thinkvantage: POST 화면에서 Thinkvantage 버튼 눌림 확인, 부팅메뉴 띄우기

저작자 표시 비영리 변경 금지
신고
Posted by SonicGTR HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

ATS-MA5-SMAF.part1.rar

ATS-MA5-SMAF.part2.rar

ATS-MA7-SMAF.part1.rar

ATS-MA7-SMAF.part2.rar

ATS-MA7-SMAF.part3.rar

WSD-110-k.rar


용량제한으로 인해 분할압축으로 올렸습니다.


사용방법은 저도 이제 기억이 안나고 테스트 해볼 휴대폰도 없네요.


직접 만져보시면서 터득하시는 수밖에...


ATS-MA5-SMAF : 64화음 음원칩이 탑재된 피쳐폰 용 MIDI 벨소리 제작 프로그램입니다. 대다수의 피쳐폰이 여기에 해당됩니다.

ATS-MA7-SMAF : 128화음 음원칩이 탑재된 피쳐폰 용 MIDI 벨소리 제작 프로그램입니다. 왕년에 한끝발 날렸던 폰들이 해당됩니다.

WSD-110-k: 웨이브 사운드 디렉터 라는 프로그램으로 wav 사운드 파일을 mmf 파일로 직접 변환할수 있습니다.




하드디스크 정리하다가 나왔는데 추억으로 한번 써보실 분들이 계시지 않을까 해서 올려둡니다.


모든 파일은 Avira Antivirus Pro 로 바이러스 검사를 했으므로 안심하고 사용하시면 됩니다.




(위 프로그램은 Yamaha Corporation 가 저작권을 가지고 있으며 저는 이 프로그램을 이용하여 어떠한 이익도 창출하지 않습니다.)


all programs of this page is copyrighted work of Yamaha Corporation, I don't take any profit from this.

저작자 표시 비영리 변경 금지
신고
Posted by SonicGTR HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

  1. joo9810 2017.08.23 16:11 신고 Address Modify/Delete Reply

    감사합니다!! 엄청 찾던건데 겨우 찾았네요 ㅠㅠ



PANTECH | IM-A880S | 1/24sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2017:01:14 01:44:07


그동안 사용하던 ANKER 5포트 40W 충전기.


갈수록 가지고 있는 휴대용 기기는 늘어가는데 그에 비해 포트가 부족합니다.


PANTECH | IM-A880S | 1/17sec | F/2.2 | 0.00 EV | 4.2mm | ISO-400 | Flash fired, compulsory flash mode | 2017:01:14 01:46:30


사진에 보이는 기기만 10대에 사진 찍고있는 휴대폰 까지 하면 무려 11대.


PANTECH | IM-A880S | 1/20sec | F/2.2 | 0.00 EV | 4.2mm | ISO-200 | Flash fired, compulsory flash mode | 2017:01:14 01:47:55


그래서 구매했습니다. ANKER 사의 10포트 60W 충전기와 충전 포트가 맛이 가고있는 제 베가 LTE-A를 위한 고급 충전 케이블.


PANTECH | IM-A880S | 1/24sec | F/2.2 | 0.00 EV | 4.2mm | ISO-200 | Flash fired, compulsory flash mode | 2017:01:14 01:48:09


10포트. PowerIQ 기능인가 덕분에 저전력 기기에는 전류를 낮게 보내주고 고전류 기기에는 전류를 높게 쏴줍니다.



PANTECH | IM-A880S | 1/24sec | F/2.2 | 0.00 EV | 4.2mm | ISO-200 | Flash fired, compulsory flash mode | 2017:01:14 01:48:16


모델명과 각종 인증표시들.


혹시 5포트 충전기를 쓰셨던 분들이라면 위화감이 있으실겁니다.



... 이 녀석은 UL 인증을 받지 않았습니다.


5포트 40W 충전기와 6포트 60W 충전기는 UL 인증을 받았습니다. 그런데 이녀석은 안받았다는건 대체..



다른 인증들은 멀쩡하게 받았겠죠 아마.. (...)


PANTECH | IM-A880S | 1/20sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2017:01:14 01:48:31


뒷모습. 전에 썼던 5포트 모델과는 다르게 전원 ON/OFF 스위치가 있네요.


PANTECH | IM-A880S | 1/20sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2017:01:14 01:49:04


전원을 넣으면 왼쪽에 파란색 LED가 점등됩니다.


PANTECH | IM-A880S | 1/24sec | F/2.2 | 0.00 EV | 4.2mm | ISO-200 | Flash fired, compulsory flash mode | 2017:01:14 01:52:58


10개의 USB 케이블을 끼우고.


PANTECH | IM-A880S | 1/17sec | F/2.2 | 0.00 EV | 4.2mm | ISO-500 | Flash fired, compulsory flash mode | 2017:01:14 01:57:26


음.. 충전은 잘 됩니다 (...) 근데 저 선 지옥을 대체 어떻게 해결해야할지...




저작자 표시 비영리 변경 금지
신고
Posted by SonicGTR HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

 Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/4.5 | 0.00 EV | 18.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 19:07:56



집에 놀고있는 ITX 메인보드 하나가 있어서 이번에 NAS 를 맞추기로 했습니다.



지금까지 제가 쓰던 NAS 들은 전부 파일 전송속도가 최대 15MB/s 겨우 찍는 저속 NAS 뿐이었습니다.



이 속도 지옥(?) 에서 벗어나기 위해 큰맘먹고 질렀습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/4.5 | 0.00 EV | 18.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 19:10:17



케이스는 Fractal Design 이라는 회사의 Node 304 케이스 입니다.



10만원이라는 참 저렴한(?) 가격의 ITX 케이스 입니다.



원래는 돈이 더 들더라도 U-NAS 라는 케이스를 살려고 했었는데 국내에서 더이상 수입을 안하는 데다가



해외직구 하자니 너무 비쌉니다. -_-;



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/4.5 | 0.00 EV | 22.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 19:11:12



구성품은 설명서, 홍보물, 케이스와 나사 셋트로 끝입니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.0 | 0.00 EV | 38.0mm | ISO-1600 | Off Compulsory | 2015:07:23 19:13:59



케이스 전면부입니다. 스칸디나비아 감성이라서 매우 단순하다고 광고하는 케이스인데, 진짜 단순 밋밋하네요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.0 | 0.00 EV | 38.0mm | ISO-1600 | Off Compulsory | 2015:07:23 19:14:23



우측면부는 전면부 HD AUDIO, USB 3.0 단자, 전원버튼이 위치하고 있으며 옆에 장착된 그릴은 파워서플라이 배기구입니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 19:14:45



어두워서 플래시 켜고 찍어 봤습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/5.0 | 0.00 EV | 43.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 19:15:00



후면부입니다. 쿨러는 140mm 짜리고 오른쪽 상단에 팬 컨트롤러 스위치가 있는 구조입니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/5.0 | 0.00 EV | 37.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 19:15:10



좌측면부 입니다. 대형 그래픽카드를 장착했을때 흡기 잘 되라고 그릴이 크게 뚫려 있습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/4.5 | 0.00 EV | 18.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 19:15:23



바닥입니다. 파워서플라이 흡기팬이 위치하는 부분에 먼지 필터가 장착되어 있습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/5.0 | 0.00 EV | 37.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 19:17:15



앞 베젤을 떼어낸 모습입니다. 92mm 팬이 두개가 장착되어 있네요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.0 | 0.00 EV | 37.0mm | ISO-1600 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 19:17:55



하드디스크 가이드입니다. 3.5",2.5" 하드디스크를 모두 달수 있게 되어 있고 총 6대의 드라이브를 장착 할 수 있습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/5.0 | 0.00 EV | 37.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 19:19:54



전면 베젤에서 나오는 I/O 포트들 케이블입니다. 이 케이스에는 리셋버튼이 없군요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 19:20:10



저는 처음에 프랙탈 디자인 로고 옆에 있는 부분에서 전원/HDD LED가 다 켜질줄 알았는데

HDD LED는 베젤 아래쪽에 LED가 따로 나와있는 구조입니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/4.5 | 0.00 EV | 25.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 20:04:37



조립을 시작해 봤습니다. 메인보드 I/O 패널을 달아주고 메인보드 스탠드 오프 나사를 조여줍니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 20:04:51



근데 조이는게 너무 힘드네요. 나사구멍을 자세히 보니 몇몇 군데 나사 탭 내고 뒷처리를 제대로 안해서

탭 사이사이에 이물질이 껴 있어서 나사가 제대로 안들어 간거였습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/4.5 | 0.00 EV | 30.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 20:06:17



파워서플라이를 장착해줍니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 20:06:26



... 인터넷 용어로 이런 상황을 보고 뭥미??? 라고 하죠.



파워 서플라이 지지대가 엉망으로 장착되어 있어 나사 구멍이 안맞습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/4.5 | 0.00 EV | 18.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 20:10:01



스칸디나비아 감성이라고 홍보를 하는 케이스인데 제가 봤을때는 스칸디나비아 감성이 아니라 스칸디나비아의 실수네요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 20:11:22

Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 20:11:27



팬컨트롤러 입니다. 12V, 7V, 5V 이렇게 전원을 내보내 준다는데, 7V 는 12V를 +, 5V를 - 로 연결해주는 방식으로 7V를 뽑아 냅니다.



... 케이스값만 10만원인데 전압 레귤레이터 하나 달아주기가 그렇게 아까웠을까요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 20:45:50



게다가 하드 가이드 나사 구멍중 2.5인치 디스크 드라이브 용 나사홀은 위치마저 잘못 뚫어놔서 나사를 조이기 힘들게 해놨습니다.



저거 삐뚤어지게 들어가지 않도록 위치 잡는데만 한 5분 걸린것 같습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 20:51:49

Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 20:52:06



어떻게 4개 다 조이긴 했는데 SSD 부서지는줄 알았습니다. 이쯤되면 이 케이스 제조사는 QC를 하는지 의심되는 상황이네요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 20:58:25



핸드 스크류를 돌려서 하드 가이드를 고정해야 하는데 나사가 안들어갑니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 20:58:59

Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 20:59:35



아놔.. 대체 이게 어떻게 QC를 통과했을까요? 나사 탭만 내고 정리는 안해주는군요. 3만원짜리 케이스도 이러진 않은데.. 헐.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/20sec | F/4.5 | 0.00 EV | 28.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 21:14:26



우여곡절 끝에 조립 완료.



PANTECH | IM-A880S | 1/24sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:07:25 21:19:21



팬리스 (쿨러없이 방열판 만으로 열을 식히는) 메인보드  인데, 이게 은근히 발열량이 상당하더군요.



동작중 최고온도가 70도 근접하니 쿨링팬을 하나 달아주기로 했습니다.



PANTECH | IM-A880S | 1/24sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:07:26 01:01:04

PANTECH | IM-A880S | 1/20sec | F/2.2 | 0.00 EV | 4.2mm | ISO-200 | Flash fired, compulsory flash mode | 2015:07:26 01:10:51



방열판에 쿨링팬 나사를 조일수는 없으니 포장용 철끈 같은걸로 쿨링팬을 고정해줍니다.



고정후 CPU 온도는 약 40도 정도로 나오더군요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/20sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:23 21:17:05

PANTECH | IM-A880S | 1/15sec | F/2.2 | 0.00 EV | 4.2mm | ISO-800 | Flash fired, compulsory flash mode | 2015:07:24 12:31:26



조립후 테스트를 해봤더니 잘 돌아가네요.



PANTECH | IM-A880S | 1/20sec | F/2.2 | 0.00 EV | 4.2mm | ISO-200 | Flash fired, compulsory flash mode | 2015:07:26 00:46:28

PANTECH | IM-A880S | 1/15sec | F/2.2 | 0.00 EV | 4.2mm | ISO-700 | Off Compulsory | 2015:07:25 20:37:54

PANTECH | IM-A880S | 1/60sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Off Compulsory | 2015:07:25 20:37:34



시험삼아 하드디스크 한대에만 XPEnology 를 깔아서 켜봤습니다.



PANTECH | IM-A880S | 1/24sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Off Compulsory | 2015:07:25 21:11:12



속도는 나름 괜찮게 나오네요.



이대로 그냥 끝냈으면 좋겠으나.. 케이스 내의 케이블 지옥을 정리할 필요가 있어서 추가 물품을 샀습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/4.5 | 0.00 EV | 24.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:27 16:25:44



모듈러타입 파워서플라이 1대  USB 2.0 확장 브라켓 2개, MicroSD 카드 리더기입니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/4.5 | 0.00 EV | 21.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:27 16:31:44



파워서플라이는 슈퍼플라워의 SF-500P12A(M) 입니다.



*나와 에서 모듈러 타입 ATX 파워서플라이로 검색조건 걸고 최저가 순으로 나열해보면 2등으로 나오는 파워입니다.



이번에 맞춘 컴퓨터는 아무리 전기를 많이 끌어 써봤자 150 W 쓰기도 힘들것 같은데 500W 파워를 샀으니 낭비 참 장난 아니네요 -_-



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.0 | 0.00 EV | 43.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:27 16:31:57

PANTECH | IM-A880S | 1/24sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:07:27 16:33:03



모듈러 파워가 저렴한가격 58,000 원.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:27 16:27:51

Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:27 16:27:58



MicroSD 카드 리더기입니다. XPEnology 를 2기가 짜리 MicroSD 에 설치했다가 다른 USB 메모리를 살려고 가격을 봤더니



카드 리더기를 사는게 더 싸게 먹히겠더군요 -_-.... 그래서 샀고, USB 포트가 양면인식 타입이네요.





Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/4.5 | 0.00 EV | 28.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:07:27 16:29:33



USB 확장 브라켓 2개. 카드 리더기는 본체 안으로 넣어버리고 USB 확장 브라켓 하나만 달려고 저렇게 포트가 분리 되는 브라켓을 샀습니다.



PANTECH | IM-A880S | 1/24sec | F/2.2 | 0.00 EV | 4.2mm | ISO-200 | Flash fired, compulsory flash mode | 2015:07:28 12:03:58



조립 완료된 컴퓨터를 돌려 봤습니다.



PANTECH | IM-A880S | 1/24sec | F/2.2 | 0.00 EV | 4.2mm | ISO-200 | Flash fired, compulsory flash mode | 2015:07:28 12:04:02



CPU 쿨링팬도 잘 돌아가고..



PANTECH | IM-A880S | 1/20sec | F/2.2 | 0.00 EV | 4.2mm | ISO-200 | Flash fired, compulsory flash mode | 2015:07:28 12:04:24



파워 서플라이에 LED 튜닝이 되어있군요. 그런데 어차피 뚜껑 닫으면 잘 안보여서..



PANTECH | IM-A880S | 1/20sec | F/2.2 | 0.00 EV | 4.2mm | ISO-300 | Flash fired, compulsory flash mode | 2015:07:29 13:38:40



셋팅을 마친 컴퓨터를 선반에 놓고 전원/인터넷/프린터 USB 케이블 만 연결해주고 사용하고 있습니다.



전원버튼으로 DSM 을 종료할수 있게 스크립트 작업도 해놔서 전원버튼만으로 켜고 끌수 있습니다.





돌아가고 있는 DSM 5.2 의 모습.



만드는데 꽤 고생했지만 속도 측정을 해보니 왜 진작에 안맞췄을까 하는 생각이 들 정도로 파일 전송속도가 빨라서 좋네요.



근데 CPU 성능이 낮아서 데이터 베이스 관련 작업을 할때 속도가 느려지는데다가, Video Station 동영상 트랜스 코딩은 꿈도 꿀수 없다는게 함정 (...)

저작자 표시 비영리 변경 금지
신고
Posted by SonicGTR HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

  1. BlogIcon 별미르 2016.03.15 11:18 신고 Address Modify/Delete Reply

    DSM 스크립트 어떻게 만드는지 알려주실수 있나요 ㅜㅜ
    제가 이번에 처음으로 NAS를 쓰는데 끌때마다 모니터를 연결해야되서 ㅜ
    꼭 부탁드려여

    • BlogIcon SonicGTR HDS-GTR 2016.03.26 00:24 신고 Address Modify/Delete

      음.. 종료할때마다 모니터를 연결해야 한다고요? ㄷㄷ 그건 저도 어떻게 해야할지...

      혹시 끌때마다 DSM 로그인을 해야한다는 이야기시라면

      http://xpenology.com/forum/viewtopic.php?f=2&t=889&start=100#p43518

      여기 링크 보고 따라하시면 됩니다. (가장 좋은건 제가 직접 강좌를 하나 더 쓰는거지만.. 제가 요즘 너무 바빠서..)



PANTECH | IM-A880S | 1/40sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:06:07 16:04:12



어쩌다가 업어온 맥 미니 2007 mid 입니다.



모델명 A1176 이고.. 받고 사양을 확인해보니



인텔 코어2듀오 2.00Ghz, 2GB RAM, 120GB HDD, Superdrive (DVD+RW) 였습니다.



그런데 오래 쓴 녀석이라 내부 청소가 필요하다고 들어서 분해를 했습니다.



PANTECH | IM-A880S | 1/24sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:06:07 21:16:10



다 뜯어서 먼지와 담배진 묻어서 색 변한부분을 닦아주고..

내부 먼지청소 및 쿨러 분해후 베어링유 재 급유 (볼베어링 팬이 들어가더군요. 소음보다는 내구성을 생각한듯 하네요.)



서멀구리스 재도포 등을 해줬습니다.



그런데 문제가 몇가지 있었습니다.



1. 램 슬롯 1개 고장. 시스템 정보에서는 잡히는데 막상 여기에 램을 꽂으면 맥이 아예 부팅이 안되네요.

맥 시동음 마저 안들리고 그냥 얼어버립니다. 구글링 해보니 보드 고장이라고 해서 그냥 통과.



2. Superdrive 고장: CD를 제대로 못읽습니다. DVD는 읽는데.. 이건 교체결정.



3. 군데군데 플라스틱 깨짐 - 순간접착제로 처리.



PANTECH | IM-A880S | 1/40sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:06:19 16:02:27



업그레이드 1번: eBay 에서 구매한 파나소닉 UJ-225 BD-RE 라이터.



지금와서는 고물취급 받는 구형 드라이브지만.. IDE 타입 중에서는 이것보다 더 좋은게 없죠.



59달러.



PANTECH | IM-A880S | 1/24sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:06:20 01:05:52



그냥 갈아끼워주면 됩니다.



PANTECH | IM-A880S | 1/60sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:06:26 13:04:12



업그레이드 2번: 인텔 코어2듀오 T7600 CPU.



T7200 대비 큰 성능향상은 없겠지만.. 한번 업그레이드 해보고 싶었습니다 (...)



PANTECH | IM-A880S | 1/40sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:06:26 13:07:13



원래 달려있던 T7200 을 빼고 업그레이드를 해줍니다.



PANTECH | IM-A880S | 1/40sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:06:26 13:53:28



사진은 못찍었지만 집에 있던 삼성 SSD 470 64 기가도 넣어줬습니다.



빠릿하게 돌아가는게 좋네요.



PANTECH | IM-A880S | 1/24sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:06:27 11:09:26



그런데.. 블루레이 재생이 안됩니다.



왜 그런가 잠깐 시스템 사양을 찾아봤는데 이 맥미니.. 그래픽칩셋이 인텔 GMA 950 이네요. ㅡㅡ;;



GMA 950은 HDCP(고대역 디지털 콘텐츠 보호) 기술이 지원이 안되서 블루레이 재생이 안됩니다.

헐....

저작자 표시 비영리 변경 금지
신고
Posted by SonicGTR HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요



PANTECH | IM-A880S | 1/24sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:06:12 19:00:59



새로텍 외장하드케이스: 저렴하길래 샀습니다. 성능은 그냥저냥.. 수준이더군요. 그런데 플라스틱 케이스로 되어있는데 내부에 쿨링팬 하나도 없다는건..;;



삼성 SSD 850 PRO 128GB * 2개: 컴퓨터 업그레이드 용입니다.



삼성 DDR3 12800 4GB * 2개: 새로 맞추는 컴퓨터 용입니다.



HDMI to DVI 케이블: 맥 미니 2007 mid 때문에 샀습니다.



RP-SMA 안테나: ITX 보드용 안테나가 필요해서 샀습니다.

저작자 표시 비영리 변경 금지
신고
Posted by SonicGTR HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/4.5 | 0.00 EV | 27.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:09:06 22:57:11



제가 가지고 있는 KENWOOD DVF-3530 DVD 플레이어의 트레이 트레이가 열리고 닫힐때 모터가 헛도는 시간이 너무 길어서

(트레이를 끝까지 열고 닫은후 5초정도 트레이 모터가 헛돕니다. 이 기기는 스위치나 센서종류를 사용하여 트레이의 열림/닫힘 상태를 감지하는게 아니라 트레이가 끝까지 열리고 닫힌 후 모터가 돌아가지 않으면 그때 모터의 동력을 끊는 방식입니다.)



분해를 해서 원인을 추적해봤는데.. 트레이 구동 벨트가 너무 늘어져 있더군요.



인터넷 찾아봤더니 벨트를 뜨거운 물에 담궜다 찬물에 담그면 줄어든다는 이야기를 보고 한번 해봤으나, 줄어들 생각을 안하는 구동벨트..



이럴땐 그냥 새로 사서 갈아야죠.



그런데.. 인터넷 오픈마켓에서 이걸 따로 파는곳은 보이질 않았습니다.



해외직구를 할려고 했더니 발송국은 무려 스페인(인지 포르투칼인지.. ㅡ,.ㅡ;;) 이고 개당 2달러 씩이나 받더군요.



배송시간의 압박을 견디느니 비싸도 국내에서 구하기 위해 "한바퀴 돌고나면 탱크를 만들수 있다는" 청계천으로 달려갔습니다.



그런데.. 구글링 해봤는데 축복교회(?) 뒷골목에 있다고 되어있기만 할뿐 정확한 위치도 없고..



... 그 축복교회는 대체 어디있는겨? (...)



네x버 지도로 아무리 찾아봐도 축복교회가 안나오는겁니다.

혹시 지도에 등록이 안되어있나 싶어 무작정 세운상가 주변을 계속 돌아다녀 봤는데 제 눈에는 안보입니다.



자.. 그러면 그 축복교회의 흔적을 찾아보겠습니다. 나와라! 구!글!신!







호오? 2006년. 옛날에 아세아극장이 있었던곳이라면.. 지금은 아세아전자상가로 바뀐곳입니다.



이곳이죠.







그러면.. 인터넷 글에서는 벨트를 파는 가게가 있는곳이 여기 뒷골목이라고 했으니

아세아 전자상가 뒷골목을 무작정 누벼봅니다. 그랬는데 한 가게가 눈에 들어오더군요.



PANTECH | IM-A880S | 1/345sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Off Compulsory | 2015:06:12 14:15:19



 사진에는 안찍혔는데, 창문에 턴테이블 벨트 취급한다고 되어있고 아예 가게 밖에 벨트를 사이즈 별로 걸어놓았더군요.



거기에 제가 쓰는 DVD 플레이어 트레이 벨트와 일치하는 크기의 벨트 발견.



바로 제가 들고있던 벨트를 보여드렸더니, 맞는 사이즈를 찾아서 주셨습니다. +_+





아세아전자상가 뒷쪽 골목길을 통해서 가면 찾을수 있는 곳입니다. 구글링해보니까 여기말고도 한집 더 있다고 하는데..

직접 찾아보셔야 할듯합니다. 저 가게 찾을려고 한시간을 청계천에서 헤멘지라 지쳐서 다른집을 찾아갈 힘이 없었습니다.



벨트 가격은 일반 컴퓨터용 ODD 벨트 개당 1,000원, 제 DVD 플레이어 용은 개당 1500원 받았습니다.



PANTECH | IM-A880S | 1/24sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:06:12 19:00:59



이렇게.. 6개의 벨트를 사왔습니다. 총합 7000원.



왼쪽부터 HL-DT-ST GSA-H10 시리즈 벨트, Pioneer DVR-212 벨트, KENWOOD DVF-3530 벨트 입니다.



벨트길이가 길수록 더 받는것 같더군요.





제 DVD 플레이어를 뜯어서 벨트를 교환해 줬습니다.



이전 벨트는 늘어나서 느슨했는데 새 벨트를 끼워주니 좀더 팽팽하게 감겨 있더군요.



바로 전원을 넣고 테스트 해보니 모터가 헛도는일 없이 잘 돌아갑니다.





디스크 잘 읽고 다 좋은데 트레이가 잘 안열리는 ODD가 있으면 버리기 전에 트레이 벨트를 한번 교체해보는걸 추천합니다.



효과 만점입니다. ^_^

저작자 표시 비영리 변경 금지
신고
Posted by SonicGTR HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

  1. 장준석 2016.02.18 17:05 신고 Address Modify/Delete Reply

    좋은정보 감사합니다

    포기하는셈치고 검색했는데...이런 가게가 아직 있군요..^^

 Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 28.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:03:19 18:27:07



삼성 센스 820 아카데미 노트북의 액정 색상이 전체적으로 붉게 뜨기 시작하기도 하고,

초기 시동시 낡은 형광등 켜질때 점점 밝아지는거 마냥 화면이 켜지길래 백라이트 교체를 하게 되었습니다.



이 시절 노트북들은 전부 백라이트로 CCFL 램프를 썼었죠.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 21.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:03:19 18:38:04



패널을 다 뜯어내고, 케이블류도 싹 제거해 줍니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 52.0mm | ISO-100 | Off Compulsory | 2015:03:19 18:41:42



새로 산 CCFL 램프입니다. 푸른빛을 내고 있죠.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:03:19 18:45:57



반사판 커버를 빼기 위해 테이프에 칼집을 내줬습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 18.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:03:19 18:57:33



액정 철 프레임까지 제거한 모습입니다.



저는 그냥 반사판 커버만 뜯으면 바로 교체가 가능한줄 알았는데..



이 액정은 저 철 프레임을 무조건 뜯어야 반사판 커버까지 떨어지더군요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 18.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:03:19 19:00:05



어떻게 겨우 분리했습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:03:19 19:00:16



음... 고무 받침대..? 인가 봅니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:03:19 19:00:22



심각하진 않지만.. 낡은티가 팍팍 나네요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Off Compulsory | 2015:03:19 19:02:02



위에 푸른빛을 내던 신품과는 확실히 다른 색입니다.



거기에다가.. 사진으로는 못찍었는데.. 램프를 켜면끝부분부터 점점 밝아지기 시작하더군요 ㅡ,.ㅡ



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:03:19 19:08:22



램프에 끼워진 실리콘 링을 재활용 하기위해 플러그 분리.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:03:19 19:08:31



분리가 완료된 실리콘 링.



아무튼.. 램프를 어떻게 액정에 쑤셔넣고 전원을 넣었습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.0 | 0.00 EV | 38.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2015:03:19 20:29:39



음.. 화면이 들어오는군요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/25sec | F/5.0 | 0.00 EV | 38.0mm | ISO-100 | Off Compulsory | 2015:03:19 20:29:48



... ? 빛샘이 심하네요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/25sec | F/5.0 | 0.00 EV | 38.0mm | ISO-800 | Off Compulsory | 2015:03:19 20:29:54



정 가운데를 기준으로 아치 모양으로 빛샘이 발생하고 있네요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/25sec | F/5.6 | 0.00 EV | 55.0mm | ISO-800 | Off Compulsory | 2015:03:19 20:30:07



거기에 편광판쪽에 먼지도 들어가버렸군요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/80sec | F/4.5 | 0.00 EV | 34.0mm | ISO-800 | Off Compulsory | 2015:03:19 20:35:50



음.. 이건 좀 많이 심하군요..



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/80sec | F/4.5 | 0.00 EV | 30.0mm | ISO-800 | Off Compulsory | 2015:03:19 20:38:40



어두운 화면에서 보면 그렇게 심각해 보이진 않습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/80sec | F/4.5 | 0.00 EV | 30.0mm | ISO-800 | Off Compulsory | 2015:03:19 20:38:53



상단은 고른걸로 봐서는.. CCFL 램프 쪽 편광판이 떠버린건가 싶네요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.0 | 0.00 EV | 37.0mm | ISO-800 | Off Compulsory | 2015:03:19 20:39:09



밑에 미세하게 빛샘이 올라오는중.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 22.0mm | ISO-800 | Off Compulsory | 2015:03:19 20:48:03

특별히 영상을 보거나 하는데는 문제가 없지만..



편광판에 먼지 들어간거 빨리 청소해야 할듯하고



CCFL 램프 끝부분 리드를 무리하게 구부려서 썼는데, 누전 같은 문제가 없는지 한번 잘 봐야 겠습니다.



저작자 표시 비영리 변경 금지
신고
Posted by SonicGTR HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

 PANTECH | IM-A880S | 1/30sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:02:22 14:12:34



지인에게서 얻은 모니터 입니다. LG L194WT-SFQ.AKRRQF 모델입니다.



전원이 들어오지 않는것을 고쳐볼려고 뜯었다가 다시 조립해서 그냥 방치했다고 합니다.



PANTECH | IM-A880S | 1/197sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:02:22 13:08:38



패널은 HannStar HSD190MGW1-A00 입니다. 찾아보니 1440*900 해상도 (16:10) 모니터네요.



PANTECH | IM-A880S | 1/60sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:02:22 13:29:30



원래 장착되어있던 LG 립스보드 (SMPS + CCFL 인버터 통합보드) 입니다.



저긴 대체 왜 그을린건지..?



PANTECH | IM-A880S | 1/120sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:02:22 13:29:37



음.. 뭔가 좀 지저분 하긴 하군요. 아무튼 립스보드 캐패시터 불어난것도 있고 하니 립스보드를 하나 샀습니다.



PANTECH | IM-A880S | 1/24sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:02:25 21:29:29



충격과 공포의 L194WT 호환 중고 립스보드. (모델명 AIP-0157)



옥션에서 와이*커머스 라는 업체한테 11000원에 산 보드인데,



오른쪽 CCFL 백라이트 커넥터 4개가 죄다 파손되어 있고



PANTECH | IM-A880S | 1/40sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:02:25 22:29:51



(이게 원래 커넥터의 모습입니다.)



PANTECH | IM-A880S | 1/120sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:02:28 19:24:08

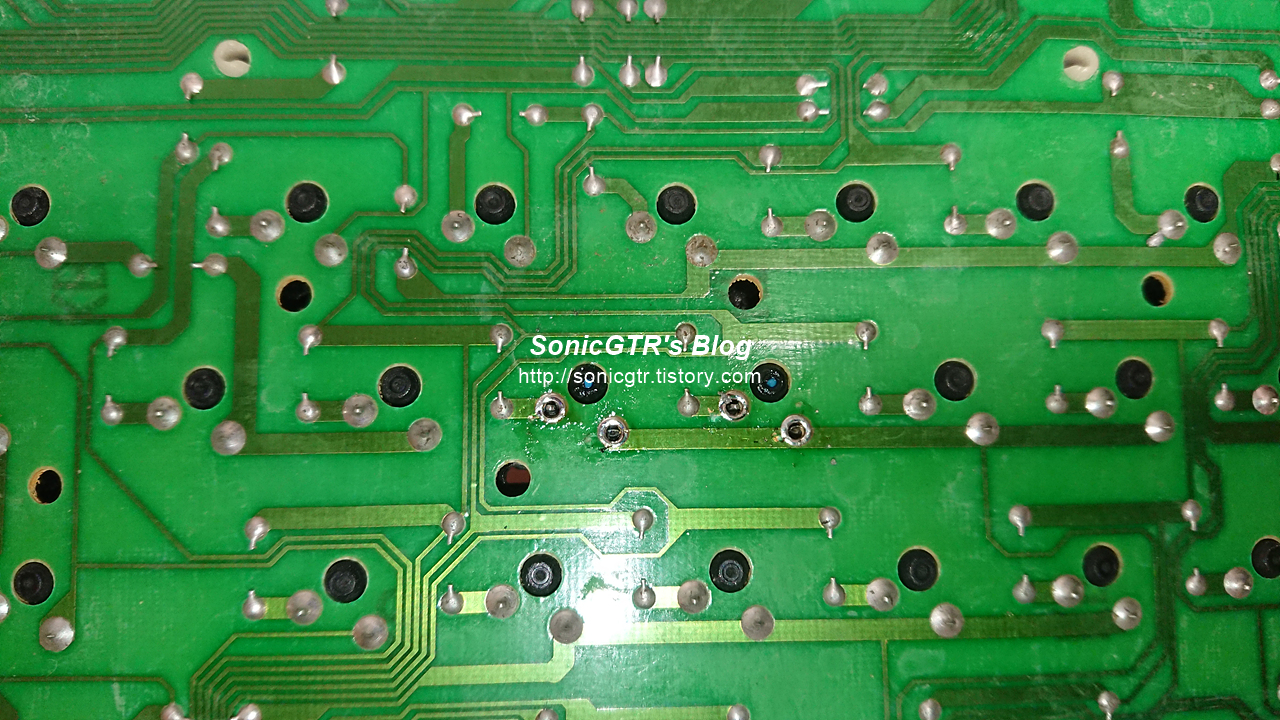

납땜된곳 부식은 기본에 PCB 동판이 부식되어 있습니다.



보드를 고의로 습기 꽉꽉차는 이상한곳에 보관 했나 싶을정도로 심각한 상태입니다.



PANTECH | IM-A880S | 1/17sec | F/2.2 | 0.00 EV | 4.2mm | ISO-500 | Off Compulsory | 2015:02:25 21:53:48



끼워보니 전원은 들어오는군요.



판매자가 "일부분 파손되어도 정상작동되면 반품불가" 라는 이상한 조항을 달아둬서 그냥 돈날린 셈 치고 구매결정.



캐패시터 몇개 갈았고 (이거 판매글에 써놓지도 않는 패기는 보너스.)

 백라이트 커넥터 4개 전부 파손에

회로 부식까지 해서 5000원에 팔면 살까 말까한 물건에 배짱한번 두둑하게 튕기는 와*앤커머스.



장사 그딴식으로 하지 마십쇼. 이딴 물건을 팔아놓고 배째면

구매자는 기분 매우 더럽습니다.





옥션 검색좀 하다가 디앤*샵 이라는 업체에서 모양은 똑같은데 형식은 좀 다른 보드를 발견.



AIP-0172A 보드이고 14000원 입니다.



판매자 말로는 완전 새제품 (중고품/수리품 아님) 이라네요.





매우 깨끗합니다. PCB 코팅도 깔끔하고 먼지 한톨 찾아볼수 없습니다.



한가지 문제가 있다면



PANTECH | IM-A880S | 1/128sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:03:02 12:37:32



이 보드는 원래 LG 22인치 라인업 모니터에 들어가는거라서 그런건지 (자세한 이유는 저도 모르겠습니다만..)



출력단 전압이 22V, 5V 으로 설정되어 있습니다. (원래 보드는 12V, 5V)



만약 AD 보드가 22V 를 못받아 낸다면 AD보드까지 동시에 날라갈수도 있습니다.



PANTECH | IM-A880S | 1/120sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:03:04 19:38:39



만약을 위해 우선 22V (원래 12V 선) 선 두개를 빼고 전원을 넣어 봤습니다.



PANTECH | IM-A880S | 1/24sec | F/2.2 | 0.00 EV | 4.2mm | ISO-100 | Flash fired, compulsory flash mode | 2015:03:04 19:55:46



다행히 멀쩡히 전원이 들어오는군요.



PANTECH | IM-A880S | 1/20sec | F/2.2 | 0.00 EV | 4.2mm | ISO-200 | Off Compulsory | 2015:03:04 21:00:16

액정까지 끼워보니 멀쩡하게 화면이 나옵니다.



이 모니터에 적용된 AD보드는 5V 전원만 사용하는듯 하고 LCD도 데이터시트 상 5V 전원을 쓰는 것이었습니다.



멀쩡하게 돌아가니 정말 좋네요.



초반에 *이앤커머스 때문에 13000원 정도 날리긴 했지만

디*디샵에서 파는 16000원 짜리로 고쳤으니 기분이 좋습니다.

저작자 표시 비영리 변경 금지
신고
Posted by SonicGTR HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

  1. 2016.10.28 09:30 Address Modify/Delete Reply

    비밀댓글입니다

    • BlogIcon SonicGTR HDS-GTR 2016.11.04 21:32 신고 Address Modify/Delete

      AIP-0172A 립스보드로 교환한 모니터 지금도 잘 사용중입니다.

      참고로 립스보드 중고로 구매하실때 상태 잘 확인하세요. 먼지 좀 먹고 그런거야 털어내면 그만이지만 본문에 있는것처럼 기판/부품 부식이나 부품 교체한 흔적이 있는것들은 수명을 장담할수가 없습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.0 | 0.00 EV | 38.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:12:15 19:43:24



카드리더기가 하나 필요해서 산 녀석입니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:12:15 19:49:04



Transcend RD-F8 USB 3.0 카드 리더기 입니다.



메모리스틱, CF카드, SD카드 읽기가 가능한 리더기 입니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 49.0mm | ISO-100 | Off Compulsory | 2014:12:15 19:49:20



근데 끼워놓고 보니 이동식 디스크 드라이브는 3개만 인식이 되는군요.



슬롯은 메모리스틱 듀오, CF, MicroSD, 일반 SD 슬롯 이렇게 총 4개인데,

MicroSD 카드와 SD 카드 두개를 동시에 읽을수 없는 구조입니다.



이거 뭔....



거기에 AMD USB 3.0 칩셋에 연결시 동작이 안되네요.



Renesas USB 3.0 칩셋과 Etron USB 3.0 에서는 정상 동작하는거 보니 호환성 문제인듯 합니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 30.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:12:19 19:24:42

MicroSD 카드 4개 입니다.



3개는 일반 MicroSD 2GB 카드인데, 이건 SDHC 미지원 기기를 위해 산 메모리 들입니다.



삼성 PRO 시리즈 32GB 카드는 핸드폰에 넣을려고 산건데..



UHS-1 지원되는 카드리더기에 넣어도 속도가 45MB/s 정도로 제한.. 뭐가 문제인지 모르겠네요.







저작자 표시 비영리 변경 금지
신고
Posted by SonicGTR HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 27.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:12:13 18:09:25



블랙 프라이데이때 아마존 USA 에서 ASUS RT-AC68W 를 149.99$ 에 팔고 있길래 질렀습니다.



그동안 사용한 N8004R 성능은 그럭저럭 쓸만 했었지만 무선 신호 도달거리 하고 속도가 영 아니어서 큰맘먹고 질렀습니다.



149.99$ + 해외송료 18.68$ = 168.67$ 나왔습니다.



배송회사는 i-parcel 이었고, 인천국제공항 세관에서 나온 후 부터는 CJ 대한통운에서 배달해주더군요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 25.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:12:13 18:11:06



AC1900. 5Ghz 1300Mbps + 2.4Ghz 600Mbps = 1900Mbps 라는 뜻이랍니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 25.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:12:13 18:13:57



호오? 자신이 있는듯한 문장이네요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 27.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:12:13 18:15:39



박스를 까면 공유기 본체가 먼저 나옵니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 21.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:12:13 18:17:58

구성품은 다른 공유기와 비슷합니다.



공유기 본체는 받침대와 일체형이라 어디에 걸수는 없고 (iptime 공유기는 부속품으로 따로 나오는 거치대를 쓰면 벽에 걸수 있습니다.)



어댑터는 미국 내수용에 맞게 1자 플러그로 되어 있는데, 프리볼트 어댑터라 220V 변환 플러그 꽂아서 쓰면 잘 돌아갑니다.









이 공유기는 나온지 좀 된거라 제가 따로 리뷰를 할 필요는 없고.



소감만 쓰자면... iptime N8004R 쓰다 넘어오니 무선 네트워크 도달거리가 훨씬 늘었다는게 가장 마음에 드네요.



공유기가 얼마나 많은 부하를 견뎌 낼지는 점점 쓰다보면 알게 될듯합니다.

저작자 표시 비영리 변경 금지
신고
Posted by SonicGTR HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

  1. BlogIcon 제이슨78 2014.12.21 23:11 신고 Address Modify/Delete Reply

    헛 UI가 한글이네요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 50.0mm | ISO-400 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:11:13 18:24:37



eBay 의 중국 셀러를 통해 무언가를 질렀습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:11:13 18:29:18

노트북이나 휴대용 기기 칩셋에 부착하는 서멀 패드입니다.



일반 컴퓨터에는 서멀 구리스를 도포하지만, 이건 흘러내리는 경우가 있어서



휴대용 기기에는 대부분 서멀패드를 부착하는걸로 알고 있습니다.



열 전달 성능은 그저 그렇긴 한데.. 넷북 같은거는 애초에 칩셋 발열량이 심한게 아니니 그냥 넘어가기로 했습니다.

저작자 표시 비영리 변경 금지
신고
Posted by SonicGTR HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

DIY 모니터 칩셋 발열 문제로 에어가이드를 설계하고,



생각난김에 제대로된 케이스를 못만들어 방치되어있던 팍콘2 케이스를 만들어 봤습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/4.5 | 0.00 EV | 28.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:30 18:14:04



가공집에서 레이저로 자르고 구멍을 뚫어준 부품들입니다. 이번에는 3T 아크릴로 했습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.0 | 0.00 EV | 40.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:30 19:08:13



DIY 모니터 에어가이드 입니다. 30mm 팬에 끼워 쓸수 있게 만들었습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:30 19:08:33



장착하면 이렇게 됩니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:31 20:26:43



장착후 온도를 한번 측정해 봤습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:31 20:26:34



에어가이드 장착을 안하고 쿨링팬을 틀었을때는 35~40 도를 가리켰었는데, 에어가이드 달은것만으로 표시 온도가 20도 정도 떨어졌네요.



... 정확도가 높은건 아니니 그냥 참고만 하면 될것 같습니다 (...)



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/4.5 | 0.00 EV | 30.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:30 20:15:47



다음은 팍콘2 케이스 입니다.



앞 베젤은 스모크 아크릴, 나머지는 일반 투명 아크릴로 했습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.6 | 0.00 EV | 49.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:30 21:03:18



팍콘2를 장착한 모습입니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.0 | 0.00 EV | 38.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:30 21:03:27

Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.0 | 0.00 EV | 38.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:30 21:03:52



보드 고정부를 따로 만들진 않았으므로 글루건으로 보드를 고정시켜 줍니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 55.0mm | ISO-200 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:30 21:12:50



시험 가동을 해봤습니다. 4년 전에 제가 대충 짜르고 드릴로 구멍 뚫어서 만든 케이스와는 비교 불가네요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.0 | 0.00 EV | 43.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:30 22:44:07



메인 컴퓨터에 장착한 모습입니다.





이걸로 당분간은 DIY 끝이네요. ~(-_-)~





저작자 표시 비영리 변경 금지
신고
Posted by SonicGTR HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

저희 아버지의 지인분 께서 쓰던 노트북이 고장났는데, 부품을 각개격파 해서 판 다음 남은 액정을 저한테 줬습니다.



노트북 모델명은 Compaq CQ60 이고 나온 액정은 AU Optronics B156XW01.



물론 제가 위 액정을 쓸수 있는 노트북을 가지고 있질 않으니 다른 방법으로 활용을 해야겠죠.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/4.5 | 0.00 EV | 30.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:11 14:11:53



그래서 샀습니다. HDTV 수신 AD보드 입니다.



중국 TOP-TECH 라는 회사의 SIS220 V5.0-A 보드입니다.



NTSC 방식이고 1920*1080p 해상도 까지 지원된다고 나와 있습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:11 14:12:07



스피커는 UNISON Acoustics 사의 U4008B.



예전 대우전자 CPC-7550 노트북에서 나온 녀석인데, 40파이 크기에 2W 까지 출력이 되는 녀석입니다.



음질은.. 이 스피커의 엘*파츠 단가가 1개에 1500원 정도이니 어느정도인지 아실분은 잘 아실거라 믿습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/4.5 | 0.00 EV | 18.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:11 17:42:40



시험 가동을 해봤습니다. 잘 되네요.



하지만 모니터를 저런 모양으로 쓸 수는 없는 노릇이니, 케이스를 하나 만들어 보기로 했습니다.



그런데..





DIY 하다가 DIE 한다는게 어떤건지 체험해 버렸습니다. -_-

일일이 부품 치수 자로 재고 그걸 2D CAD에 그려넣고.. 부품들 스캐너로 스캔해서 캐드 도면에 넣고 대조해보고,

한 1주 동안 눈 빠져 죽는줄 알았습니다.



오차가 너무 생기면 조립하는데 곤란하니까요.



아무튼 도면 다 그리고 그대로 업체에 가공 요청을 했습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/4.5 | 0.00 EV | 22.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:25 17:17:08



업체에서 레이저 가공으로 잘라 보내준 아크릴 5T, 3T 판넬, 아크릴본드(클로로포름을 쓴다는데 믿거나말거나~),

록타이트 401, 12파이 아크릴 파이프 5개 가 왔습니다.



이거 다 합해서 8만원 짜리입니다 -_-..



이제 조립하는것만 남았습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/5.0 | 0.00 EV | 43.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:25 21:09:41



기본 틀을 잡을때 록타이트 401을 살짝 뿌려 임시 고정을 시키고, 아크릴 본드를 흘려 넣어 확실히 붙여 버립니다.



그리고 중간에 조립하면서 오차가 생긴 부분도 적당히 수정을 해서 조립을 끝까지 했습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/4.5 | 0.00 EV | 25.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:25 23:32:43



대충 완성되었습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/200sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:25 23:32:54



조립하다 나사 고정이 잘못 되었는지 액정 오른쪽 철 프레임이 들떠서 유리와 철 프레임 사이에 유격이 생겼네요.

여기에 먼지 들어가면 별로 안좋을것 같은데..



차후에 스폰지를 잘 덧대서 막아 봐야겠습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 34.0mm | ISO-1600 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:26 01:43:49



시험 가동을 해봤습니다. 화면 아주 잘 나오네요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/4.5 | 0.00 EV | 25.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:26 10:35:04



다 만들었으니 뒷문을 달아 작업을 끝냈습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.0 | 0.00 EV | 40.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:26 16:03:33



완성되었습니다. 전면 중앙에 IR 수신부를 달아 놨습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:26 18:28:26



좌측면 모습입니다. 스피커 유닛과 12V 냉각팬 팬 스위치를 달아줬습니다.



근데 스위치에 배선을 잘못 연결해서 표시가 되어있는 부분이 OFF 인게 함정.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/4.5 | 0.00 EV | 28.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:26 18:28:50



뒷면 모습입니다. 만들어 놓고 보니까 잉여 공간이 너무 많네요.



대신에 액정 망가지거나 했을때 교체하기엔 엄청 쉽지만요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:26 18:29:00



AD보드 입출력포트 입니다.



AD보드 판매처에서 AD보드 밑으로 커넥터 같은게 잘못 들어갔다가 쇼트 나서 고장나면

수리 불가라는 이야기를 듣고 스폰지 + 절연테이프로 확실히 막았습니다.



냉각팬은 SIS220 메인 칩셋이 엄청난 열을 내뿜어서 달아놨는데 별 효과가 없습니다.



이건 나중에 에어 가이드를 만들 예정입니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:26 18:29:37



우측면입니다. OSD 버튼 보드를 여기에 달아 놨습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:26 18:29:49



컷팅하고 남은 짜투리들을 버튼에 붙였습니다. 누르면 불이 들어오게 했으면 더 완벽했을것 같은데



제 실력이 여기까지인게 좀 아쉽네요 -_-.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/5.0 | 0.00 EV | 39.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:26 18:30:43



윗모습입니다. 12파이짜리 구멍 5개에 아크릴 파이프를 꼽아서 액정 지지대로 쓸려고 했는데



12파이에 딱 맞게 홀을 뚫어버린 바람에 아크릴 파이프가 안들어가네요. ㅡㅡ..



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/60sec | F/4.5 | 0.00 EV | 21.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:26 18:31:14



하부 모습입니다. ... 이렇게 보니까 남는 공간이 엄청나군요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 55.0mm | ISO-100 | Off Compulsory | 2014:10:26 18:33:54



지원되는 입력 모드 들입니다.



TV는.. 디지탈 유선방송 아주 잘 잡힙니다. 그런데 아날로그 유선 수신능력은 좀 꽝인것 같다는..



USB.. 그냥 없다고 생각하는게 더 편합니다 -_-.. 포맷 제한이 은근히 있습니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/5.6 | 0.00 EV | 55.0mm | ISO-400 | Off Compulsory | 2014:10:26 18:38:20



HDMI 입력. 아주 잘 돌아갑니다. 인풋랙이 아주 약간 있긴 합니다.

(LG M235IPS 대비 15ms 정도.. 믿거나 말거나 테스트 결과이니 신뢰도는 0.01% 입니다.)



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 30.0mm | ISO-100 | Flash fired, compulsory flash mode, red-eye reduction mode | 2014:10:26 19:04:27



아날로그 RGB 모드. 문제없이 잘 돌아갑니다.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 25.0mm | ISO-400 | Off Compulsory | 2014:10:26 19:13:49



컴포지트 입력. 출력기기는 아이스테이션 T43 입니다. 컴포지트 다운 화질을 보여주네요.



Canon | Canon EOS Kiss Digital X | Manual | Average | 1/30sec | F/4.5 | 0.00 EV | 27.0mm | ISO-400 | Off Compulsory | 2014:10:26 19:43:23

컴포넌트 (이거 지원되는 AD보드가 이리 귀할줄은 몰랐네요.) 모드



PSP-3005 로 영상출력 시키는건데 프로그레시브 입력도 잘 먹네요. 만족스럽습니다.





이거 만드는데 들어간 비용이.. AD보드 6만원 + 케이스 8만원 + 액정(공짜) + 인건비 (제 자신이 다 만들었으니 무료...?)





다음부터는 DIY 모니터 만들지 말고 그냥 기성품 사서 쓰는게 낫겠네요 -_-..

저작자 표시 비영리 변경 금지
신고
Posted by SonicGTR HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

  1. BlogIcon 곧감 2015.01.27 16:22 신고 Address Modify/Delete Reply

    알리익스프레스에서 7인치에 hdmi달린 보드,lcd킷을 사려하는데 스피커는 사면 연결선도 같이 오나요?

    • BlogIcon SonicGTR HDS-GTR 2015.02.08 13:42 신고 Address Modify/Delete

      저는 국내에서 구매해서 알리쪽은 어떨지 잘 모르겠습니다. ^^;;
      우선 제가 구매한건 보드 + LVDS 케이블 + 인버터 + OSD 보드 + 적외선 수신보드 이고

      스피커는 집에 있던걸 재활용 한겁니다.

    • BlogIcon 곧감 2015.02.08 13:44 신고 Address Modify/Delete

      스피커는 3.5파이가 아니라 다른 전용커넥터가 있겠죠?

    • BlogIcon SonicGTR HDS-GTR 2015.02.19 23:07 신고 Address Modify/Delete

      네. 스피커를 연결하기 위한 전용 커넥터가 따로 있습니다.

      커넥터 규격은 보드마다 다 다른걸로 알고 있으니 구매하는 보드에 맞는 커넥터를 구해서 선을 연결해 주시면 됩니다.

    • BlogIcon 곧감 2015.02.19 23:45 신고 Address Modify/Delete

      아...감사합니다

  2. DIY 2016.01.02 12:18 신고 Address Modify/Delete Reply

    AD보드는 어디서 구할 수 있나요?
    아무리 찾아도 컴포넌트 달린 ad보드는 잘 안보이네요

  3. 홍차 2017.06.23 03:29 신고 Address Modify/Delete Reply

    멋있습니다..! 저도 안쓰는 노트북이 있어서 어떻게 재활용을 해볼까 해서 찾아왔는데.. 엄청 제대로 설계까지 하셨을줄은 몰랐네요 좀 더 알아보고 트라이 해보겠습니다 :D
