 저도 이제 취업을 했고 출퇴근 목적으로 차량을 구매했습니다.


2012 쉐보레 스파크 LS Star 이고 수동변속기 차량입니다.


옵션은 ABS 하나만 달려있는차량.


차 자체는 나쁘진 않습니다. 그런데.. 중고차 특성상 여기저기 망가져 있기도 하고, LS 등급 차량이라 조금 부족한부분도 있어서


제 통장이 허락하는 범위 내에서 하나씩 고쳐보기로 합니다.


Sony | G8141 | Pattern | 1/32sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | No flash function | 2017:09:04 14:27:03

Sony | G8141 | Pattern | 1/32sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | No flash function | 2017:09:04 14:27:05


그 첫번째, 썬바이저 클립


전 차주가 천하장사 인건지 아니면 누가 천장을 뜯었다 붙인건지는 모르겠으나


썬바이저 클립이 양쪽 다 부서져 있습니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-320 | Flash fired, auto mode | 2017:09:04 14:29:24


P95994975 - 썬바이저 홀더


2개 사서 끼워주면 됩니다.


장착하는건 간단합니다. 처음 사면 위 사진과 같이 뒤에 덮개가 열려있는데, 방향 맞춰주고 별 나사를 조여서 클립을 고정시킨다음,

썬바이저를 걸어보고 이상이 없으면 덮개를 닫아주면 끝입니다.



Sony | G8141 | Pattern | 1/200sec | F/2.0 | 0.00 EV | 4.4mm | ISO-40 | Flash did not fire, auto mode | 2017:09:04 16:48:01


다음은 후드 인슐레이션 입니다. 아니, 스틱차량이 오토보다 조용한건 맞는데 이거 얼마나 한다고 삭제를 할까요..


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-50 | Flash did not fire, auto mode | 2017:09:04 16:00:15

Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-80 | Flash did not fire, auto mode | 2017:09:04 16:02:44


... 뭐 나름대로 원가절감 하면 쏠쏠하긴 하겠네요. 스틱차 천대만 만들어도 1000만원이 절감되니까요.


후드 인슐레이션 부착에 필요한 부품입니다.


i11571159 , 리데나 - 후드 인슐레이터 10개

P95021081 , 인슐레이터 - 후드 1개


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-64 | Flash did not fire, auto mode | 2017:09:04 16:50:10


이것도 매우 간단합니다. 사진의 밑에 사각형 홈 3개에 후드 인슐레이터를 걸은다음,

클립이 들어가는 구멍 10개에 클립을 전부 끼워주면 됩니다.


장착하고 나니까 엔진 소음이 살짝 적게 들어오더군요. 두께가 얇은거라 완벽한 방음을 기대하기는 힘듭니다.


Sony | G8141 | Pattern | 1/320sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash did not fire, auto mode | 2017:09:14 16:41:10


P95215156 - 에어컨필터, 고급형


스파크 에어컨 필터입니다.


탈착방법은 사용설명서에도 나와있을겁니다. 글로브 박스 뜯고 에어컨 필터 커버를 열고 빼고 넣기만 하면 끝.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-500 | Flash fired, auto mode | 2017:09:14 22:19:50


실내등은 사진을 깜빡하고 안찍었네요.


실내등 규격은 맵등 (운전석/조수석 상단) 41mm

트렁크등 T10

번호판등 T10 2개


이렇게 들어갑니다.


저는 반디LED 것을 사서 끼웠습니다. 여기서 만드는 LED가 순백색 광이라..

(사진은 잘못 찍혀서 청색광이 도는것처럼 나왔는데 실제로는 5000K 수준의 백색광이 나옵니다.)


트렁크 등과 번호판 등은 사이드뷰 타입으로, 옆으로 LED가 주르륵 달려있는것으로 했는데


트렁크도 잘 밝히고, 번호판등도 빛이 고르게 퍼집니다.




Sony | G8141 | Pattern | 1/400sec | F/2.0 | 0.00 EV | 4.4mm | ISO-40 | Flash did not fire, auto mode | 2017:09:15 07:59:19


면허는 1종대형과 구난차 면허까지 있지만 스틱운전은 아직 익숙하지 않습니다.


혹시라도 이 스티커를 부착한 차를 보시면

안전거리를 넉넉히 잡아주시면 감사하겠습니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | Flash fired, auto mode | 2017:09:15 20:02:46


이제는 배터리를 업그레이드 해보겠습니다.


아무리 작은차라지만 40A 짜리, 그것도 2012년 출고당시 배터리가 지금까지 달려있는걸 보고 식겁했습니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-500 | Flash did not fire, auto mode | 2017:09:15 20:07:17


물론 40A 짜리 배터리를 쓰진 않을것이므로 배터리 브라켓을 바꿔야 합니다.


P96280186 - 홀더, 배터리


구형 라세티/레조에 들어가는 순정 브라켓입니다.


스파크에 붙어있는 기본 브라켓은 40A DIN 배터리에만 맞으므로 큰 배터리를 쓸려면 브라켓을 바꿔야 합니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-80 | Flash did not fire, auto mode | 2017:09:16 14:28:58


부품도 준비되었으니 배터리를 떼줍니다.


배터리 플레이트 자체는 60A 까지 맞으니 60A 배터리를 넣겠습니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-125 | Flash did not fire, auto mode | 2017:09:16 14:32:31


사용한 배터리는 DF60L 입니다. 델코의 60A, + 단자가 배터리 정면에서 봤을때 좌측에 있는 타입 입니다.

주 사용차량은 아반떼 라고 되어있긴 했는데.. 몇년식 아반떼인지는 모르겠네요.


Sony | G8141 | Pattern | 1/10sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1600 | No flash function | 2017:09:16 21:36:23


케이블 길이가 넉넉하진 않으므로 배터리를 조금 기울여서 배터리 터미널을 먼저 연결해주고


그 배터리를 플레이트 자리에 맞춰 올린다음 브라켓을 조여줘야 합니다.


Sony | G8141 | Pattern | 1/500sec | F/2.0 | 0.00 EV | 4.4mm | ISO-40 | Flash did not fire, auto mode | 2017:09:23 13:26:34


다음은 혼 업그레이드 입니다.


이 작업은 범퍼를 뜯어야 합니다.


Sony | G8141 | Pattern | 1/320sec | F/2.0 | 0.00 EV | 4.4mm | ISO-40 | Flash did not fire, auto mode | 2017:09:23 13:27:55


라디에이터 그릴쪽 범퍼 고정 핀 (검은색 플라스틱) 6개


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-64 | No flash function | 2017:09:23 13:30:38


각 휠하우스의 휠 하우스 커버 고정핀 2개


Sony | G8141 | Pattern | 1/125sec | F/2.0 | 0.00 EV | 4.4mm | ISO-50 | Flash did not fire, auto mode | 2017:09:23 13:35:06


휠 하우스를 벗겨내면 보이는 별 나사 1개 (좌/우 각 1개)


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-160 | No flash function | 2017:09:23 13:40:52

Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-100 | No flash function | 2017:09:23 13:40:56


범퍼 하단의 8개의 고정나사 를 풀고난다음


Sony | G8141 | Pattern | 1/800sec | F/2.0 | 0.00 EV | 4.4mm | ISO-40 | Flash did not fire, auto mode | 2017:09:23 13:50:19


범퍼를 잡아 뜯으면 됩니다.


단, 잡아 뜯었다고 범퍼를 바로 내려놓으면 안됩니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-100 | Flash did not fire, auto mode | 2017:09:23 13:51:11


안개등 장착 차량인경우 안개등 커넥터를 반드시 빼주신다음 범퍼를 내려야 합니다.


Sony | G8141 | Pattern | 1/500sec | F/2.0 | 0.00 EV | 4.4mm | ISO-40 | Flash did not fire, auto mode | 2017:09:23 13:53:06


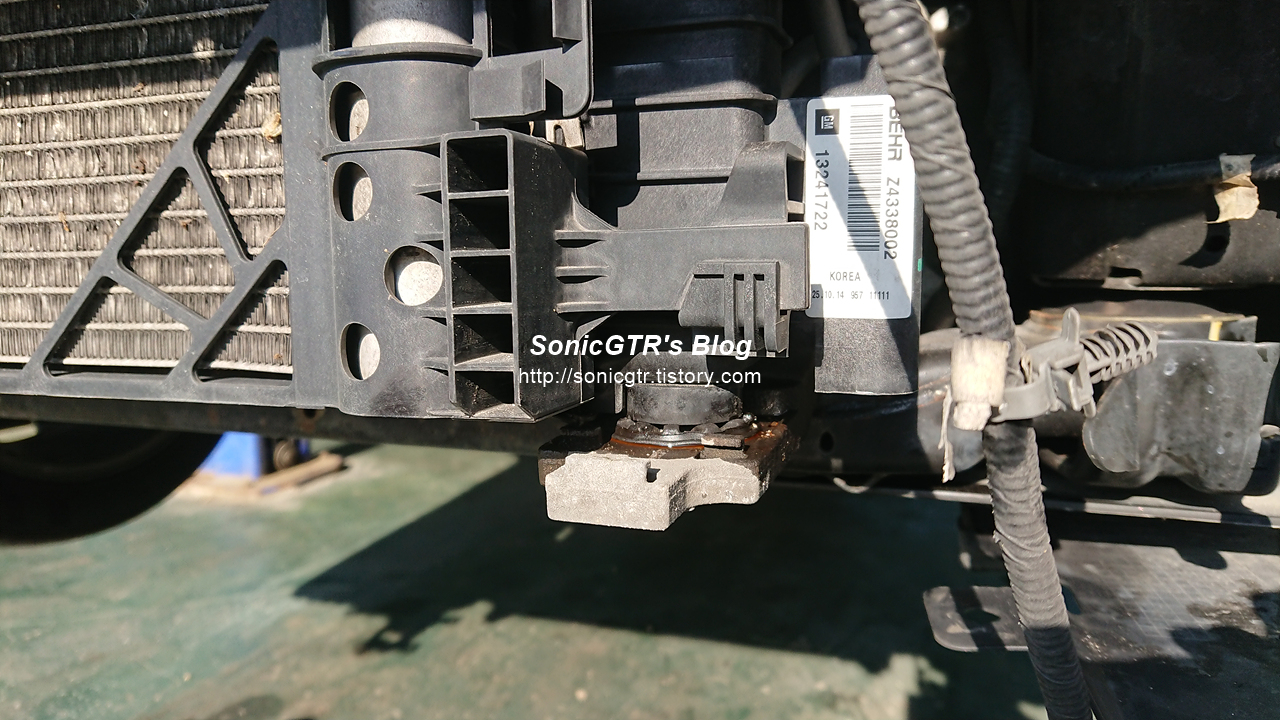

이렇게 범퍼를 내리고


Sony | G8141 | Pattern | 1/400sec | F/2.0 | 0.00 EV | 4.4mm | ISO-40 | Flash did not fire, auto mode | 2017:09:23 14:54:30


보통은 알페온 혼이나 라프혼 브라켓을 개조하지만.. 저는


http://sonicgtr.tistory.com/185


이때 라세티를 위해 만들어 뒀던 브라켓과 케이블을 재활용 했습니다.


라세티 폐차후 아버지의 스파크에 장착할려고 했다가 퇴짜맞아서 창고에 넣어놨는데 다시 빛을 보게 되네요.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-100 | Flash did not fire, auto mode | 2017:09:23 15:03:35

Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-64 | Flash did not fire, auto mode | 2017:09:23 15:11:46


혼은 조수석 쪽으로 뺐습니다.


사진의 장착위치는 잘못된 것으로, 범퍼를 다시 장착할때 안개등하고 간섭이 생겨서 결국 위치를 조정해야 했습니다


이 글을 보고 혼을 장착하실 분이 있으시다면, 차량의 범퍼 내부를 보고 적당한 위치에 혼을 장착하세요.


Sony | G8141 | Pattern | 1/400sec | F/2.0 | 0.00 EV | 4.4mm | ISO-40 | Flash did not fire, auto mode | 2017:09:23 15:11:50


조립은 분해의 역순입니다.



원래 혼 소리, 12년식 까지는 높은음 1개만 사용합니다.



혼 추가후 소리, 높은음 2개입니다.


보통은 고음 + 저음 1셋트로 맞추는데 많이 들어본 소리라.. 고음 2개로만 맞춰봤습니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-40 | Flash did not fire, auto mode | 2017:09:26 11:20:02


다음은 점화플러그와 실린더 헤드커버 가스켓 교체입니다.


사진에 보시면 실린더 헤드 커버 (이하 잠바커버) 와 실린더 헤드 사이 접촉면이 누렇게 보이는 부분이 있는데..


엔진오일이 누유된 흔적입니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-250 | Flash did not fire, auto mode | 2017:09:26 11:22:51


우선 흡기온도 센서 커넥터를 뺍니다. 흡기통을 통째로 들어낼 예정입니다.


그 후, 에어클리너 통을 잡고있는 10mm 볼트 4개를 풀고 인테이크 호스 클램프를 이완시킨다음 호스를 빼면 됩니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-160 | Flash did not fire, auto mode | 2017:09:26 11:25:09


스로틀바디를 고정하고 있는 10mm 나사 4개와


그 밑에 흡기 매니폴드를 받치고 있는 10mm 볼트 2개를 풀어줍니다.


사진에 보시면 T/B 라고 적혀진 호스 아래에 빨간게 (냉각수 누수...) 묻어있는 볼트 입니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-64 | Flash did not fire, auto mode | 2017:09:26 11:26:34


스로틀바디에 붙은 스로틀 포지션, 아이들 컨트롤 커넥터와 흡기 매니폴드에 붙은 매니폴드 절대압력센서 (MAP) 커넥터를 뺍니다.


이 이후는 사진을 못찍었는데.. 하필이면 복스알 셋트가 전부 짧은 녀석이다 보니 스로틀 바디쪽 볼트를 못풀겠더군요.


그래서 셀프정비소에 가서 작업을 해서 사진이 없습니다. (셀프정비소는 시간낭비 = 돈 입니다.)


아무튼 이후 과정을 설명하자면


1. 스로틀 와이어를 뺍니다. 스로틀을 손으로 땡긴다음에 보면 와이어를 뺄수 있게 구멍이 하나 있습니다.

와이어를 움직여서 그 구멍을 통해 빼면 됩니다.

2. 스로틀 바디를 배터리 쪽으로 제껴 놓고, 흡기 매니폴드에 붙은 진공호스 (브레이크 1개, EGR 1개), 연료 증발가스 호스 1개 를 빼둡니다. 그리고 EGR 파이프도 클램프를 일자 드라이버 같은걸로 위로 제끼면 빠집니다. 그 후 파이프를 제거해주세요.

3. 흡기 매니폴드 브라켓 볼트 (배기관 상단에 브라켓 볼트) 2개를 완전히 풀어줍니다. 4개가 들어가는데 하단 2개만 풀어주도록 합니다.

4. 흡기 매니폴드 상/하부 결합볼트 3개 (검은색) 을 풀어줍니다.

5. 흡기 매니폴드를 배터리 위 같이 적당한 곳에 올려둡니다.

6.. 잠바커버 상부의 점화플러그 커버를 탈거 (10mm 볼트 4개) 후 점화플러그 케이블을 전부 뺍니다. 케이블 고정 브라켓도 동시에 빼고 작업하면 편합니다.

7. EVAP 솔레노이드 (엔진 앞쪽) 를 탈거해서 적당한 위치에 둡니다.

8. 잠바커버 고정볼트 12개를 탈거합니다. 점화플러그 있는쪽의 2개는 길이가 다르므로 잘 구분하세요.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | Flash did not fire, auto mode | 2017:09:26 13:07:35


고무가스켓이므로 들어올리면 바로 빠집니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-400 | Flash did not fire, auto mode | 2017:09:26 13:09:00


실린더 헤드의 가스켓 접촉면을 청소합니다.


점화플러그 구멍 주변과 헤드 겉 부분입니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | Flash did not fire, auto mode | 2017:09:26 13:26:36


청소 결과물입니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-500 | Flash did not fire, auto mode | 2017:09:26 13:35:06


잠바커버에 가스켓이 들어가는곳도 우선은 닦아주는게 좋습니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-80 | Flash did not fire, auto mode | 2017:09:26 13:35:21


P96416270 - 가스켓, 캠샤프트 커버


이것을 잠바커버에 끼워주면 됩니다.


Sony | G8141 | Pattern | 1/100sec | F/2.0 | 0.00 EV | 4.4mm | ISO-400 | Flash did not fire, auto mode | 2017:09:26 13:37:21


가스켓 생김새는 좌/우 대칭이지만, 상/하 방향이 있습니다.


중앙에 점화플러그 홀 가스켓을 서로 잇고있는 부분이 유일하게 상/하 비대칭입니다.


씹히거나 늘어지는 부분없이 잠바커버에 가스켓이 장착이 되어야 하니 방향을 잘 확인하시기 바랍니다.


Sony | G8141 | Pattern | 1/50sec | F/2.0 | 0.00 EV | 4.4mm | ISO-125 | Flash did not fire, auto mode | 2017:09:26 13:38:00


잠바커버를 다시 올리고 조립합니다.


여기서 점화플러그와 점화케이블을 교체하실 분들은 잠바커버 볼트를 조이고 바로 작업하시면 이중작업 할 필요가 없어 좋습니다.


품번은


P25183557 - 점화플러그 배선

i96464000 - 점화플러그, 셋트라고 따로 표시된게 아니라면 4개 동시 구매필수


점화플러그는 전극에 쉴드 처리가 되서 오지 않으므로 구매후 장착전에


점화플러그 간극을 꼭 확인하시기 바랍니다. 스파크 1.0 휘발유 기준 규정 간극은 0.8~0.9 mm 이며 간극게이지 얼마 안하니까

게이지로 꼭 확인해주세요. 저거 안보고 대충 조립했다가 엔진 공회전이 불안정한 증세가 생겨서 놀랬습니다.



그리고 제 차는 스로틀바디 호스 2개에서 냉각수가 새는 문제가 있습니다.


이것 두개도 동시에 교체했습니다.


i95214110 - 스로틀바디 히터 아웃렛 호스

i96676650 - 스로틀바디 히터 인렛 호스


인렛 호스는 엔진 써모스탯 근처 -> 스로틀바디

아웃렛 호스는 스로틀바디 -> 써지탱크


입니다. 스로틀바디 탈부착 청소후 냉각수 누수가 생겼다면 저 둘을 동시에 교체해주세요.




저작자 표시 비영리 변경 금지
신고
Posted by SonicGTR HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요

Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-500 | Off Compulsory | 2017:07:14 18:07:31



저희 어머니께서 한달 전에 접촉사고가 나셨는데, 블랙박스가 없었던 탓에 과실비율 산정에서 조금 억울한 일이 있었습니다.



그래서 이번에 집에 여유금이 생긴것을 이용해서 블랙박스를 두대 구매 하셨습니다.



구매한 블랙박스는 팅크웨어 사의 아이나비 QXD950 View Black 입니다.



지금은 더 최신 모델인 QXD1000 알파가 있지만 40만원에 육박하는 가격은 부담된다고 말씀하셔서



나온지는 좀 되었지만 성능은 아직 괜찮은 이 모델을 고르게 되었습니다.



GPS 안테나는 별매인 모델이지만 판매처에서 GPS 안테나를 대당 만원만 내면 추가가 가능하다고 해서 추가 했습니다.



Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1250 | Off Compulsory | 2017:07:14 18:10:02



박스의 봉인을 해제...? 봉인씰이 봉인용이 아닌것 같습니다.



뜯어질때 뜯은 흔적이 남아야 정상인데 아무런 흔적없이 뜯는게 가능하네요.



순간 재포장 품인가 의심했을 정도..



Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-400 | Flash did not fire, auto mode | 2017:07:14 18:10:44



박스를 열면 블랙박스 본체가 먼저 반겨줍니다.





Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-200 | Flash did not fire, auto mode | 2017:07:14 18:15:22





구성품은 사용설명서 1부, 프리미엄 멤버쉽 가이드 1부, 안내문 1장, 블랙박스 본체, 후방카메라,

Micro SD -> SD 변환 어댑터, 본체 거치대, 상시전원 케이블, 본체 - 후방카메라 연결 케이블 이렇게 들어 있습니다.



메모리카드는 본체에 끼워진 상태로 출고됩니다.





이제 이것을 차에 장착해야 하는데, 경험좀 쌓을겸 해서 제가 직접 장착해보기로 했습니다.





혹시라도 이 글을 보고 직접 장착하실 분이 있다면 실력에 자신 있으시거나

작업 후 차가 이상해져도 별로 상관 안하실 분만 따라해주세요.



이 글을 토대로 블랙박스를 장착하다가 발생한 인명, 정신적, 물적 손해에 대해

글쓴이는 일절 책임지지 않습니다.



Sony | G8141 | Pattern | 1/32sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash did not fire, auto mode | 2017:07:15 17:47:44



한대는 우선 2016년식 쉐보레 올 뉴 말리부 2.0T 에 장착하기로 했습니다.



차에 타자마자 사정없이 A 필러를 잡아 뜯습니다.



"이 차는 내차가 아니고 망가지면 까짓거 패널 하나 사고만다!" 라고 생각하고 뜯어야 합니다.



그렇다고 진짜 확 뜯으면 트위터 스피커 케이블이 끊어지거나 사진 가운데에 있는 검은색 트림 고정 케이블(?) 이 망가지므로



힘을 주되, 너무 급하게 뜯지 않는것이 중요합니다.



그리고 사진에 GM 이라고 마크 찍힌 천은 커튼 에어백입니다.



에어백이 망가지지 않도록 주의를 기울여 주세요.





탈거한 A 필러 패널의 모습입니다.



왼쪽에 검은건 트위터 스피커, 오른쪽에 핀은 트림 고정핀 (차체 A 필러의 왼쪽 고정쇠에 걸리는 부분) 입니다.



Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | Flash fired, auto mode | 2017:07:15 19:10:06



블랙박스가 상시전원 케이블을 통해 전원을 공급 받으므로 퓨즈함에 상시전원 케이블을 끼워야 합니다.



트림 리무버 를 이용하여 실내 퓨즈함 커버를 열어줍니다.



Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash fired, auto mode | 2017:07:15 19:11:45



실내 퓨즈함의 모습입니다.



Sony | G8141 | Pattern | 1/40sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1250 | Flash did not fire, auto mode | 2017:07:15 19:13:15





퓨즈 배치도 입니다.



Sony | G8141 | Pattern | 1/40sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | Flash did not fire, auto mode | 2017:07:15 19:13:38



퓨즈 설명입니다.



... 근데 여기서 어떤게 상시전원 (B+)이고 어떤게 ACC(IG 1) 전원인지 어떻게 알까요.



이 차의 회로도도 없고 퓨즈 설명만 보자니 차량 안전에 지장이 없으면서

블랙박스 전원을 충분히 공급해줄만한 상시전원 라인인지 알수가 없습니다.

이럴땐 인터넷 검색을 해봅니다.



검색을 해보니..

https://m.blog.naver.com/yoonsound9/220789311839



오.. 감사합니다.



확인했으니 이제 작업을 위해 도어 쪽 대시보드 패널을 추가로 뜯어보겠습니다.



Sony | G8141 | Pattern | 1/32sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash did not fire, auto mode | 2017:07:15 19:19:54



트림 리무버로 틈새를 잘 공략하여 열어줍니다.





Sony | G8141 | Pattern | 1/32sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash did not fire, auto mode | 2017:07:15 19:20:49



열었습니다. 음... 가공상태가 완전 깔끔한건 아니군요.



참고로 이렇게 되어있다고 해도 성능엔 지장 없습니다.





Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | Flash fired, auto mode | 2017:07:15 19:23:33

Sony | G8141 | Pattern | 1/32sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash fired, auto mode | 2017:07:15 19:23:25



상시전원 케이블을 A 필러 뜯은 자리를 통해 대시보드 아래로 내려보내고



Sony | G8141 | Pattern | 1/32sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash fired, auto mode | 2017:07:15 19:24:21



내려온 상시전원 케이블을 퓨즈함 쪽으로 빼줍니다.



Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash fired, auto mode | 2017:07:15 19:26:17



- 선 (접지) 는 이쪽 볼트를 이용하면 되겠지만

제가 가지고 있는 상시전원 케이블의 접지용 U 단자가 너무 작아서 저 볼트에 끼울수 없습니다.



Sony | G8141 | Pattern | 1/20sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash fired, auto mode | 2017:07:15 19:30:50



U 단자를 날려버리고 달려고 해도 불가능.



대시보드의 저 볼트는 조임 토크가 상당히 많이 필요해서 저 가느다란 선을 끼우면 조이자 마자 후두둑 하고 끊어져 버립니다.



Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash fired, auto mode | 2017:07:15 20:36:02



그래서 제가 고른곳은 이곳, 하단 (발쪽) 송풍구 고정볼트 입니다.



저쪽이 그래도 차체와 연결이 되어 있어서 접지저항이 좀 있긴 하지만 연결은 되더군요.



사실, 저항이 2옴씩이나 뜨는게 정상은 아니니까 월요일 되면 U 단자 큰것을 구매해서 위의 대시보드 고정 볼트에 끼울겁니다.



Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash fired, auto mode | 2017:07:15 20:35:05





퓨즈함에 전원선을 이렇게 연결하였습니다.



노란선이 상시전원, 빨간선이 ACC 전원에 가도록 연결해 주면 되고



안전을 위해 전원이 나가는 쪽에 케이블을 넣고 퓨즈를 끼우면 됩니다.

 (들어오는 쪽은 퓨즈 빼고 멀티 테스터기 댔을때 배터리 전압이 뜹니다.)



제가 선 넣은건 전부 전기가 나가는 쪽이니 올 뉴 말리부에 한해 저 위치 그대로 장착하시면 됩니다.



Sony | G8141 | Pattern | 1/40sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash fired, auto mode | 2017:07:15 21:28:55



블랙박스에 전원 케이블과 거치대를 끼우고 화면을 봐 가면서 위치조정을 해줍니다.



운전자가 봤을때 블랙박스가 눈에 거슬리지 않으면서, 차량 좌/우를 균형있게 촬영할수 있는곳에 블랙박스를 설치하는게 중요합니다.



저는 기준을 잡아줄수 있는 장비가 없어서 눈대중으로 맞췄는데, 전방과 후방 모두 운전석쪽으로 조금 치우치긴 했지만

차 밖을 무난하게 찍을수 있어서 더이상 조정을 안하기로 했습니다.





참고로 2채널 블랙박스를 구매하셨다면 본체를 앞유리에 먼저 붙이지 마시고



후방 촬영 카메라를 먼저 본체에 연결하시고 블랙박스 본체의 화면을 보면서

후방카메라 위치조정을 먼저 하시는것이 좋습니다.







Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash fired, auto mode | 2017:07:15 21:29:06



전원 케이블은 헤드라이닝 (천장) 안쪽에 숨겼습니다.



Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash fired, auto mode | 2017:07:15 21:29:23

Sony | G8141 | Pattern | 1/40sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash fired, auto mode | 2017:07:15 21:36:37



전원케이블이 떨리는것을 막기 위해 케이블 타이로 근처 배선에 고정시켜 줍니다.



저희집 차는 파노라마 선루프가 있는 차량이라 선루프 배수관 (검은색 호스) 에 케이블을 맸습니다.



너무 꽉 맬 필요는 없고 만져봤을때 안 움직이는 수준으로만 조여주면 무난합니다.



Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | Flash fired, auto mode | 2017:07:15 21:45:04



실내 퓨즈함쪽 케이블도 떨리지 않도록 고정시켜 줍니다.



저는 상시전원 케이블의 퓨즈함을 케이블 타이에 묶었는데, 나중에 퓨즈가 끊어지면 케이블 타이를 끊어야 겠죠.



Sony | G8141 | Pattern | 1/40sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash fired, auto mode | 2017:07:15 21:51:45



후방카메라 케이블을 매설하기 위해 조수석 A 패널커버를 뜯습니다.



Sony | G8141 | Pattern | 1/16sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash fired, auto mode | 2017:07:15 22:00:27



도어 측 대시보드 커버도 뜯어줍니다.



Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | Flash fired, auto mode | 2017:07:15 22:10:43



GPS 안테나도 조수석 A 필러를 통해 대시보드에 올려놓을까 했는데, 케이블이 굉장히 짧네요.



그래서 안테나를 전면유리 상단에 붙이고 케이블은 돼지꼬리 처럼 돌돌 말아 처리하였습니다.



Sony | G8141 | Pattern | 1/20sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash fired, auto mode | 2017:07:15 22:28:32



후방카메라 케이블은 블랙박스 본체 기준으로



천장 -> 조수석 A 필러 -> 조수석 바닥 -> 조수석 도어 스텝(명칭이 맞는지 모르겠네요. 아무튼 문 하부와 만나는 플라스틱 패널) ->

뒷좌석 시트 -> C 필러 -> 천장 -> 후방카메라



이렇게 넣었습니다.



썬루프가 없는 차량이면 아예 천장으로 날려도 되겠지만 제 차는 썬루프가 있고



천장으로 날리는건 케이블 고정 + 방음처리 를 안하면 주행중 떨림이 생길때 잡소음이 생기는 문제가 있는걸로 알고 있습니다.



그렇다고 C필러로 넣자니.. 사이드 에어백 때문에 이쪽도 쉽진 않습니다.



Sony | G8141 | Pattern | 1/25sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash fired, auto mode | 2017:07:15 22:28:39



C 필러 커버로 케이블이 나오게 요령껏 빼고..



Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-500 | Flash fired, auto mode | 2017:07:15 22:37:17

Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | Flash fired, auto mode | 2017:07:15 22:37:30



여기도 마찬가지로 썬루프 배수관에 케이블을 고정시켜 줍니다.



Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-640 | Flash fired, auto mode | 2017:07:15 22:40:53



이런.. C 필러를 탈거 안하고 무리하게 제껴가면서 했더니 벌어졌네요.



사실 C 필러 커버를 뜯을려면 제가 봤을때 리어 시트 사이드 에어백 커버와 헤드레스트 뒤쪽 방음처리 된 트림도 뜯어야 되는데



다 뜯자니 귀차니즘이...



유격 문제를 안생기게 할려면 뜯을수 있는만큼 뜯거나 다른 경로로 케이블을 잘 넣어야 겠지요.



Sony | G8141 | Pattern | 1/64sec | F/2.0 | 0.00 EV | 4.4mm | ISO-1000 | Flash fired, auto mode | 2017:07:15 22:46:14



A 필러쪽 케이블도 고정 시켜줍니다.



Sony | G8141 | Pattern | 1/40sec | F/2.0 | 0.00 EV | 4.4mm | ISO-800 | Flash fired, auto mode | 2017:07:15 22:49:00



대시보드에 케이블이 닿아 떨리지 않도록 여기도 케이블 타이로 고정시켜줍니다.





그리고 뜯었던 모든 패널류를 다시 조립해주면 됩니다.



조립은 분해의 역순, 대신 웨더 스트립 (고무) 이 씹히지 않게 신경 써주세요.



Sony | G8141 | Pattern | 1/16sec | F/2.0 | 0.00 EV | 4.4mm | ISO-2000 | Off Compulsory | 2017:07:15 23:15:29



장착이 완료된 상태로 시운전을 나가서 블랙박스 전/후 촬영이 잘 되는지 확인하고,



충격 감지 강도를 원하는 수준으로 조정 해줍니다.



이로써 블랙박스 설치는 모두 끝나게 됩니다.





제가 설치한 블랙박스는 실제 촬영을 해보니



(전방)

(후방)



이렇게 나오네요. 썬팅이 되어있는 유리임에도 그럭저럭 쓸만한것 같습니다.



물론 상황 촬영만 그렇고 번호판 식별이 필요하다면 아예 유리에 썬팅을 안하는게 좋아 보입니다.



전방은 전조등 불빛으로 번호판 시인성을 어느정도 확보할수 있지만 후방은 오히려 다른차의 광원으로 인해 번호판 시인성에 방해를 받을 정도니 썬팅을 안한 상태가 오히려 인식률이 더 높아지겠죠.



저작자 표시 비영리 변경 금지
신고
Posted by SonicGTR HDS-GTR
{ ? }※ 스팸 트랙백 차단중 ...

댓글을 달아 주세요
