청축 키보드 축 교환 수리

제닉스 SCORPIUS M10G 키보드 입니다.

http://prod.danawa.com/info/?pcode=1583227

[다나와] 제닉스 SCORPIUS M10G (청축)

저희 아버지의 지인분께서 쓰시다가 키 불량으로 인해 새 키보드로 교환하고, 어찌되었던 정상이니까.. 무료로 준건데요,

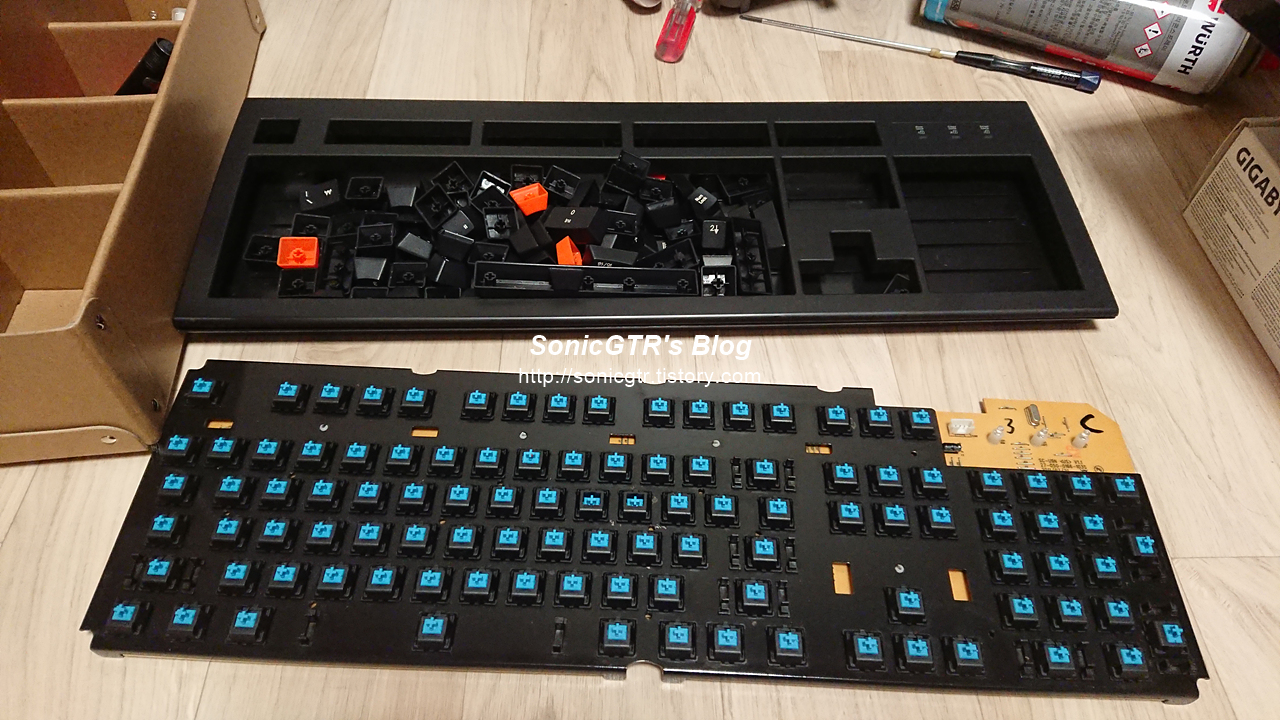

키보드를 다 뜯고 키를 눌러보니 왜 바꿨는지 알것 같습니다. 스위치 2개가 함몰되었네요.



이 키보드는 체리 청축 스위치를 사용하는 제품이라 살릴만한 가치는 있지만,

2019/04/24 - [나의 관심분야/컴퓨터] - 마이크로닉스 마닉 G20M 마우스, 앱코 BRAIN OK110 키보드

마이크로닉스 마닉 G20M 마우스, 앱코 BRAIN OK110 키보드

전 이미 키보드를 바꾼 상태였다는거죠.



특히 청축.. 어우 그런거 시끄러워서 안써요 안써.



그나마 새로운 주인이 생겨서, 쓰레기장으로 가는 신세는 면하고, 수리되어 새로운 주인에게 갈 예정입니다.

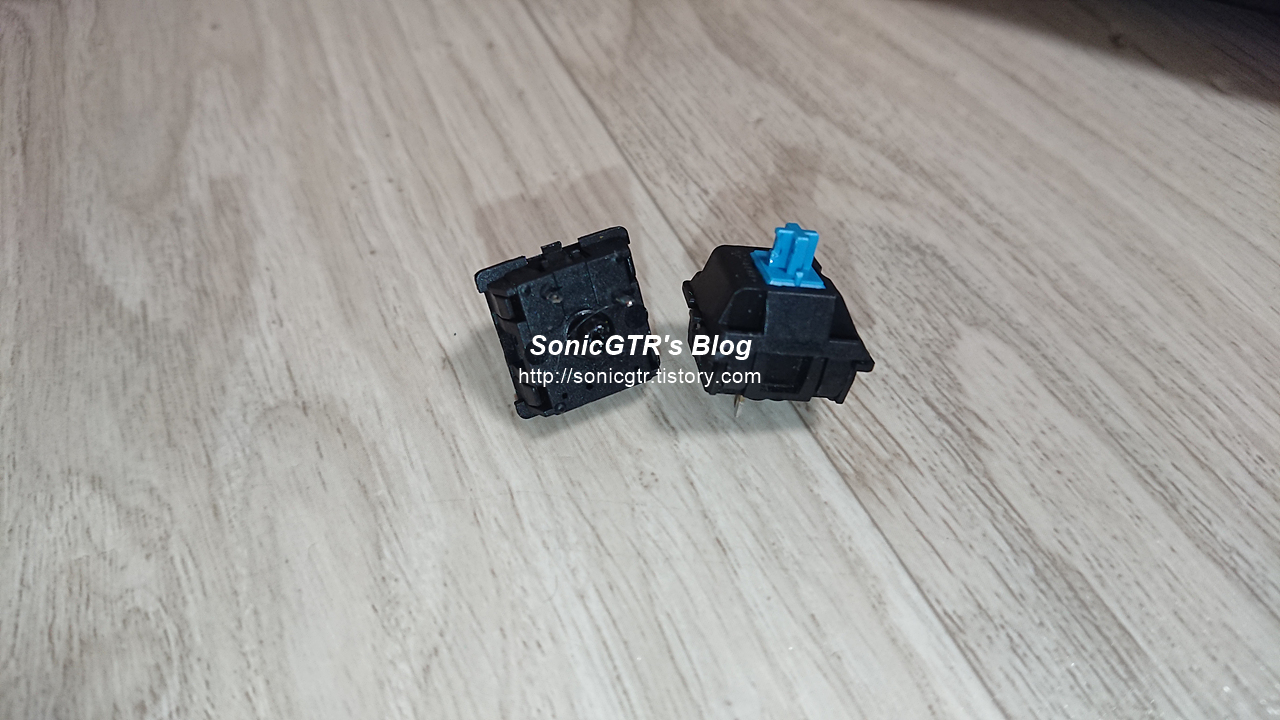

고장 원인은 이것입니다.



축 (스템이라고 부르는 부분)이 스위치의 하부 하우징을 뚫어버려 박힌건데요.



키보드에 샷건질이라도 한걸까요? 오히려 축이 먼저 망가졌으면 망가졌지 저렇게 뚫릴정도로 스위치 껍질이 약해 보이진 않던데요...

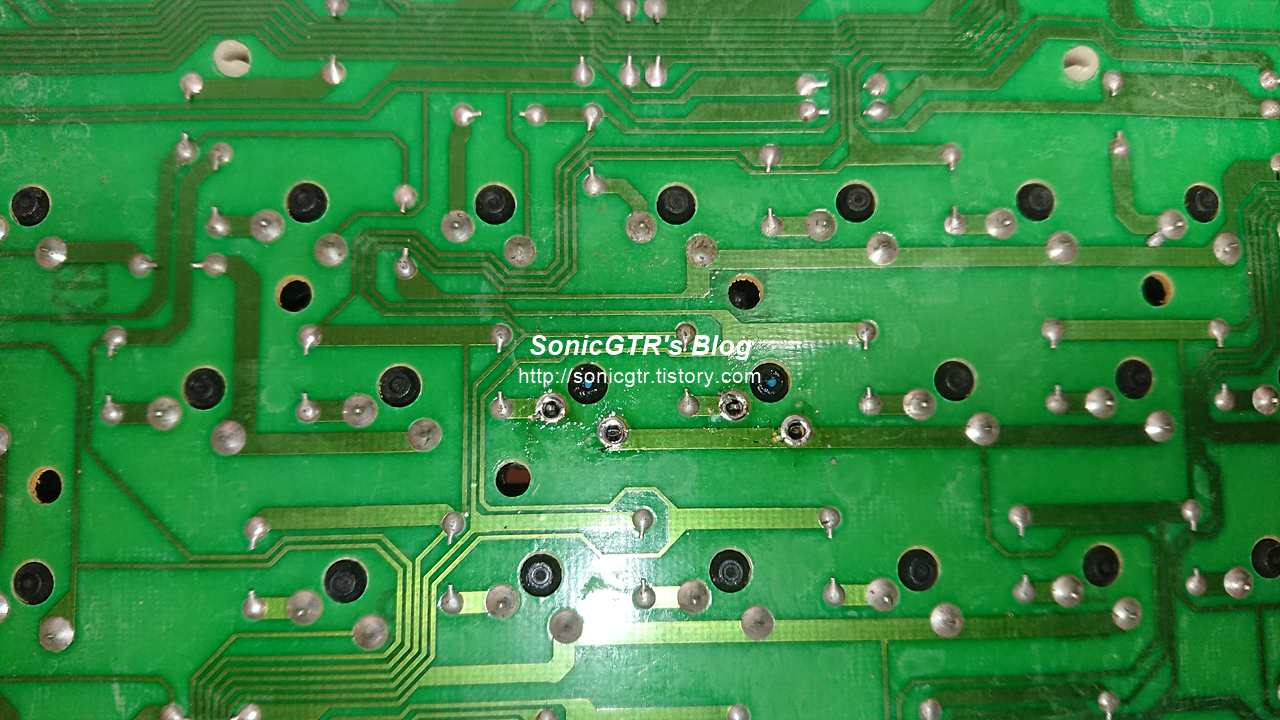

교환조치 들어갑니다. 무연납으로 납땜이 되어 있어서 무연납 인두기가 없는 저는 조금 편법을 썼습니다.



일반납 덧대서 녹이기..



O, P 키의 스위치가 고장났으므로 주변부 키캡을 일부 탈거하고, 스위치를 제거해줍니다.



준비된 새 스위치, 체리 정품은 맞는듯 한데 이 키보드에 장착된것과는 약간 소리가 다릅니다.



M10G 키보드가 2012년 출시 제품이고, 이 이후로 스위치가 한번 리뉴얼이 되었다는 소리가 있던데 자세한건 체리 사에서만 알고 있겠죠?



아무튼, 민감한 사람이면 스위치 소리가 다른걸 느낄수도 있을테니 살짝 꼼수를 부려봅니다.



결국 키보드에서 안쓸법한 스위치를 2개 골라서 뽑은다음 O, P 자리에 넣고

새로 산 스위치를 그 자리에 넣었습니다.

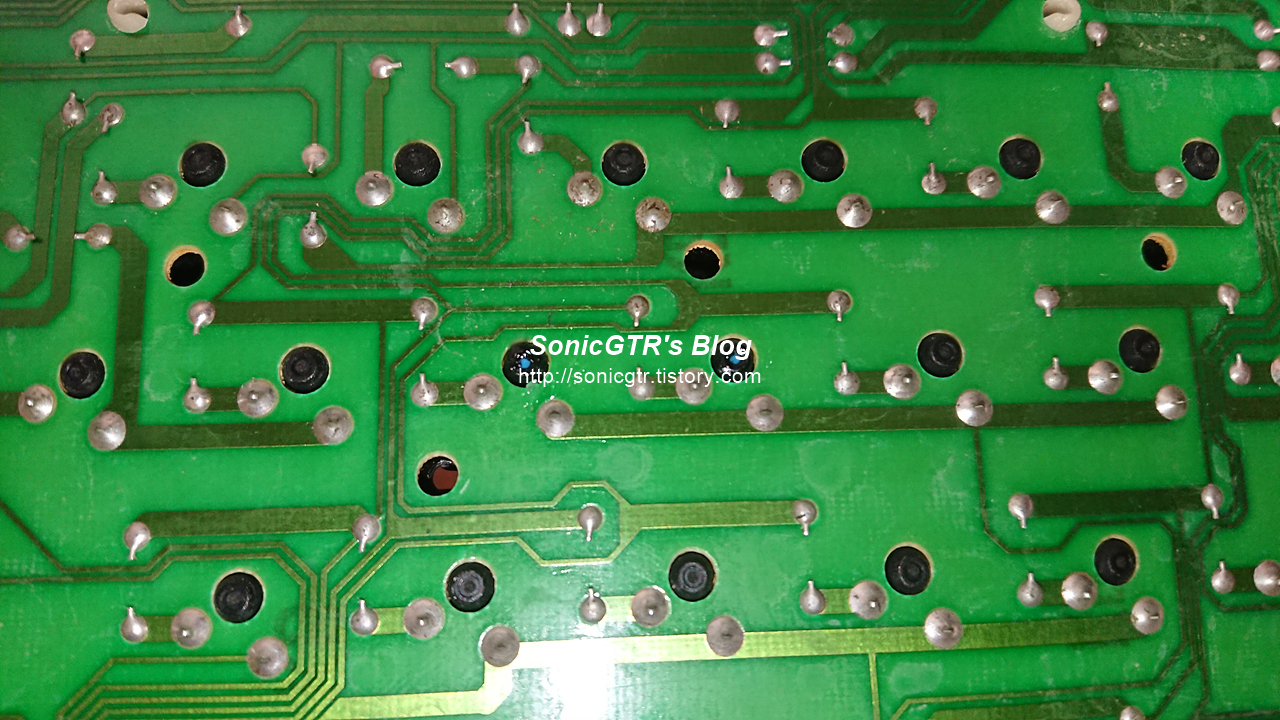

어떤 스위치를 교환했는지는 납땜 상태를 보고도 아실수 있을듯.



수리가 된 키보드는 재 조립후, 적당한 기기에 연결하여 테스트를 해봅니다.



타자: 정상

특수키도 모두 문제없이 작동되고



동시 키 조합도 키 씹히는 증상없이 됩니다.





이 키보드는 새 주인에게 잘 전달되었습니다.
