6만 6천 Km을 주행했을 당시, 퇴근길에서 제 앞으로 칼치기를 한 차량을 회피하기 위해 클러치를 좀 급하게 다뤘던 적이 있었습니다.

무슨 영문인지 이 이후로 반클러치를 잡으면 차가 부서질것 같이 심한 진동이 전해져 오더군요.

정비 지침서를 읽어보기도 하고, 제 나름대로 조치를 취할수 있는게 있지 않을까 싶어서 차를 떠서 여러 궁리를 해봤지만, 클러치 디스크와 그에 관련된 부품에 전반적으로 문제가 있다는 것 외에는 이 증상이 설명이 안된다는 결론에 도달했습니다.

태어나서 처음으로, 변속기를 탈부착 하는 작업을 하게 되었습니다.

처음으로 하는 중작업에 대해 겁도 많이 났지만 이럴때 아니면 발전할 기회가 없을것이고

제 개인적으로 이 작업을 반드시 끝내서 제 능력을 보여줄 생각도 있었습니다.

마음 단단히 잡고, 집중하면서 작업을 시작합니다.

변속기를 차에서 뺄려면, 변속기와 물려있는 각종 기계부품, 케이블, 전기선을 뺀 다음

엔진/미션 어셈블리 (이하 파워트레인) 를 고정하는 마운트를 제거하는 일련의 작업을 거쳐야 합니다.

공간 문제때문에 파워트레인을 통째로 내리는 식으로 작업을 할려고 했으나, 수동변속기는 가볍지만 엔진이 제 당시 몸무게인 5X Kg 보다 몇배는 무겁기에 파워트레인을 통째로 내리는 작업은 취소하기로 합니다.

수동변속기 시프트 레버

케이블을 분리합니다.

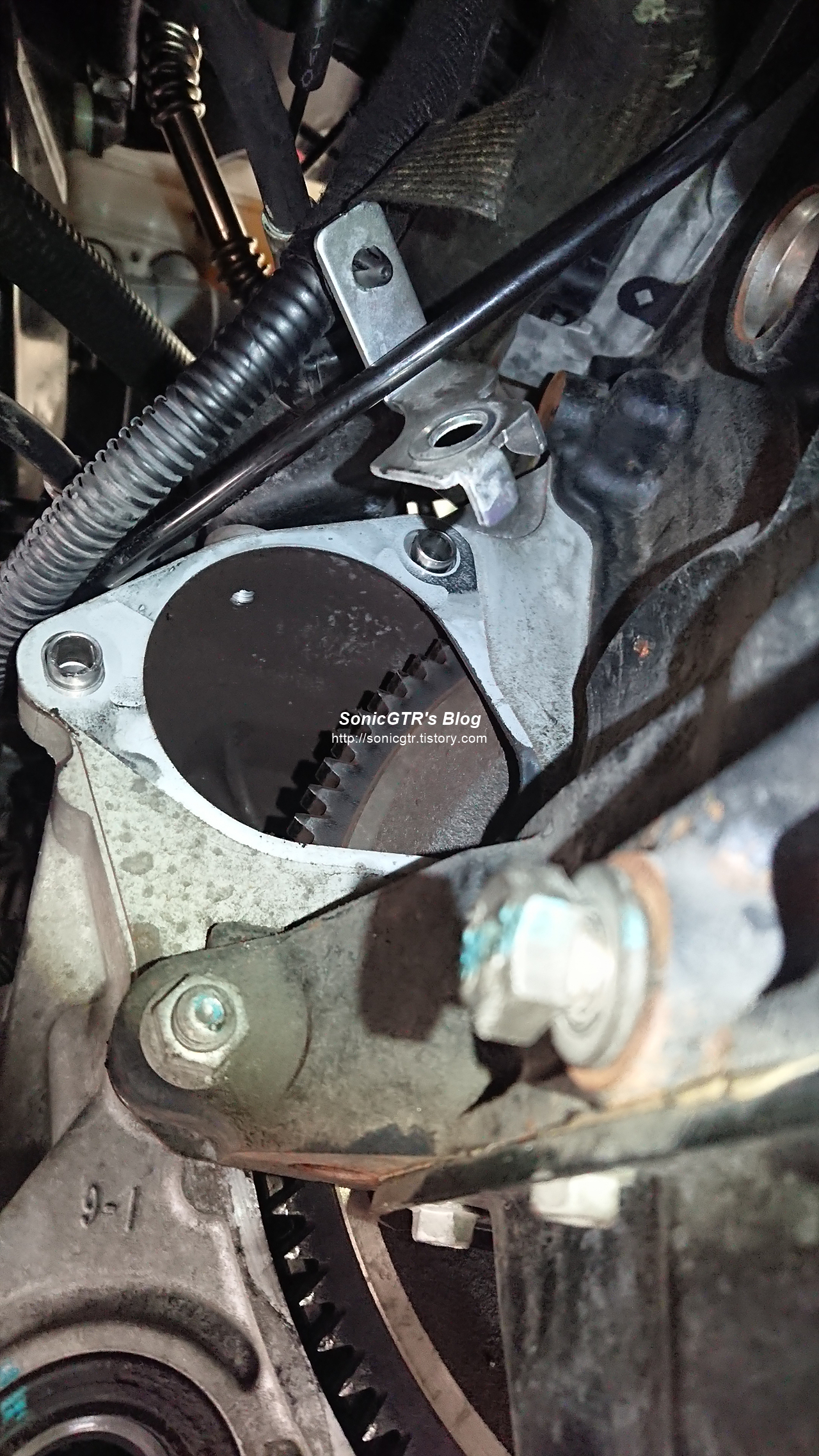

시동모터 탈거 - 시동모터 고정볼트가 변속기 쪽으로 박혀있어서 반드시 분리해야 하는데

분리 난이도 10점 만점에 10점

참 좁고 짜증나는 위치에 나사가 박혀있네요

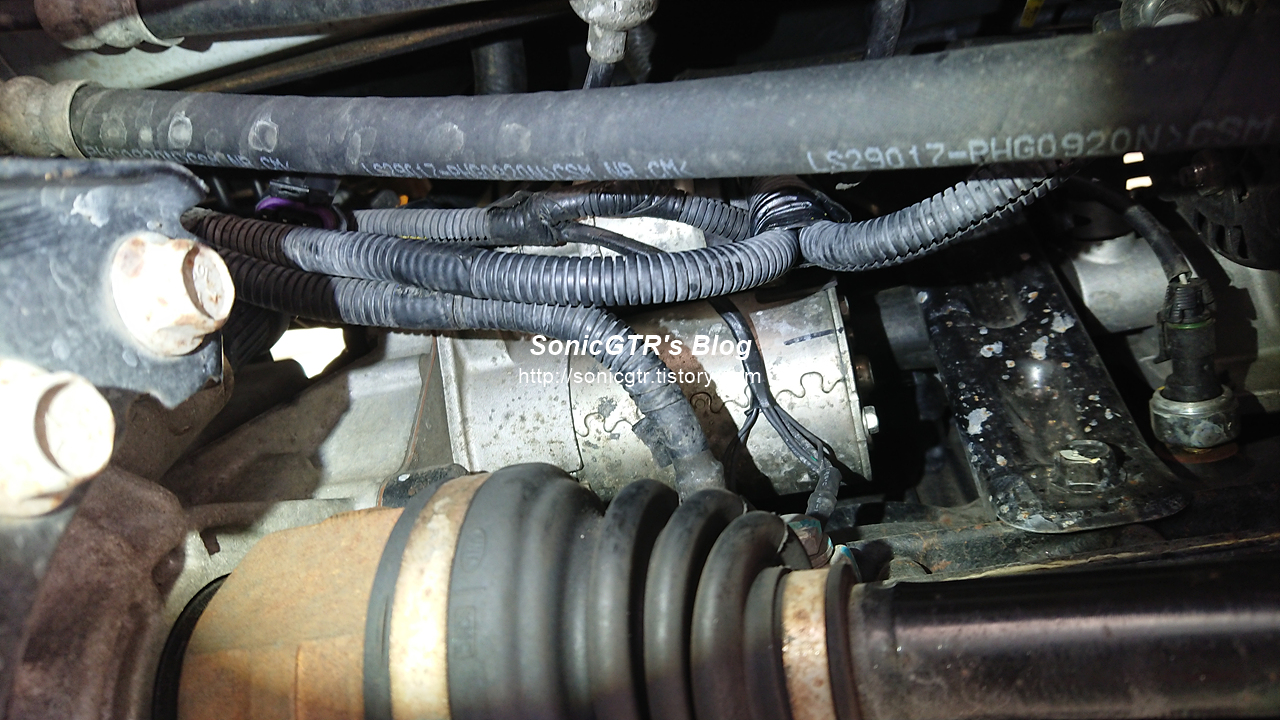

각종 배선류 지나가는 위치는 사진으로 남겨둡니다.

나중에 재 조립할때 부품이나 케이블 위치가 기억이 나지않아 위기가 찾아오면 사진만이 유일한 멘토가 되줍니다.

분리하는데 20분을 잡아먹은 시동모터

제발 다음 클러치 교환 전 까지는 안 망가졌으면 좋겠습니다.

시동모터만 망가져서 이 노가다를 또 해야 한다고 하면 진짜 눈물 나올것 같습니다.

수동변속기에 붙어있는 모든 부품을 제거하고 나면 변속기 자체는 쉽게 분리됩니다.

스파크 구형은 파워트레인을 차체에 고정하는 마운트가 엔진 본체에 1개소, 미션에 2개소 = 총 3개로 이루어져 있습니다.

정비 해보신 분은 바로 아실겁니다. 미션 분리시 적당한 방법으로 엔진을 고정해야 함을...

분리한 수동변속기, 벨 하우징 내부에 묵은 분진들은 신나를 이용해 깔끔히 날려버립니다.

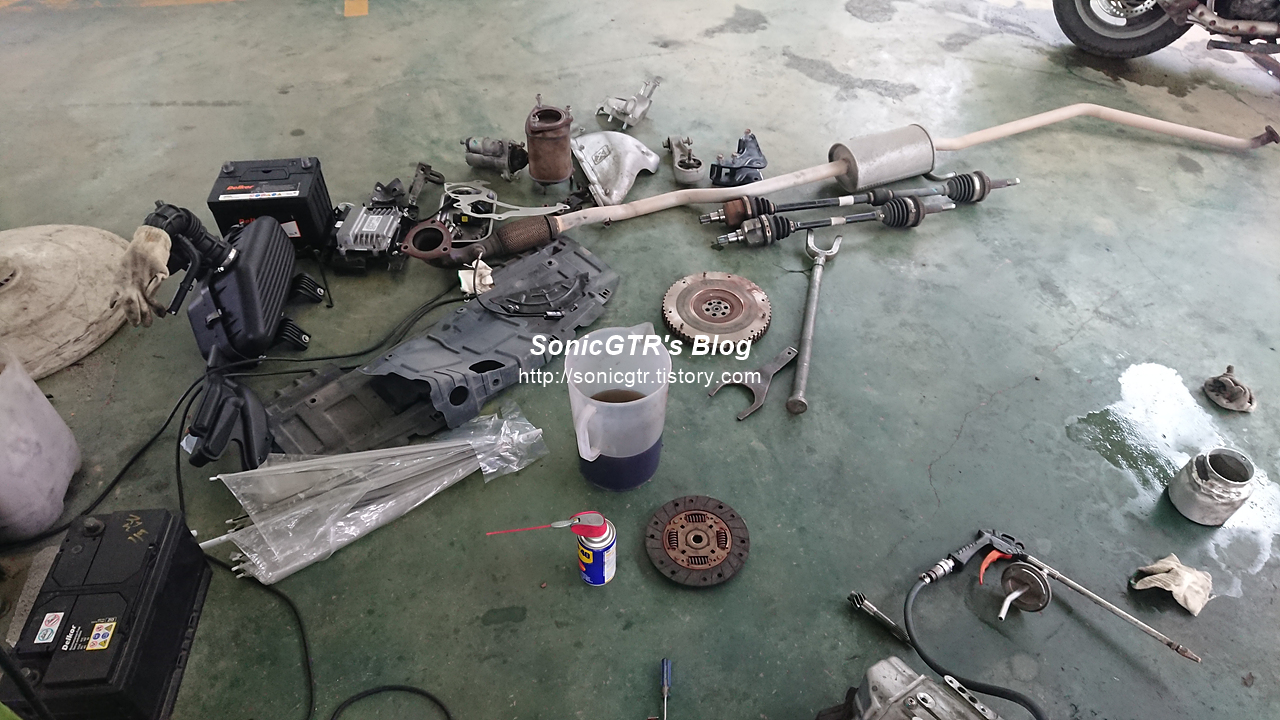

분리한 부품들, 미션 내리는데 걸릴 것들만 분리했습니다.

이 작업을 하게 만든 원흉, 클러치 압력판과 클러치 디스크..

미션 내린김에 엔진 후면 크랭크 샤프트 오일 씰 (후 크랭크 리데나) 도 교환합니다.

위에 파괴신이 빙의하여 뺀듯한 물건이 원래 장착되어 있던 오일 씰 입니다.

부품값은 얼마 안합니다. 하지만 경차는 엔진이 워낙에 고속회전을 밥먹듯이 하다보니 이 오일씰 부품의 노화가 굉장히 빠르고 최악의 경우 오일씰이 파손되거나 제 자리에서 이탈하게 되면 여기로 엔진오일이 누출됩니다.

오토미션은 상관없을지 몰라도 (엔진오일이 엄청난 속도로 감소하니 상관이 아예 없는건 아닙니다.) 수동미션은 이렇게 누출된 엔진오일이 클러치 접촉면으로 들어가는순간 또 클러치 불량 당첨입니다.

그리고 제 차.... 주인 잘못 만나 매일같이 레드존을 찍고 다니고 있으니 지금은 멀쩡해도 묻지도 않고 교환 했습니다.

변속기를 다시 올리는건 상당한 중 노동이었습니다.

스파크의 수동변속기 자체는 무거운 편이 아니지만, 제가 일하던 직장에 있는 밋션 작기 (변속기 아래를 받치고 있는 유압 잭) 이 하자가 있어서 페달을 안 밟으면 지 멋대로 내려가는 문제가 있습니다.

이런 하자투성이 물건을 믿느니 제 팔 힘을 믿겠다! 라는 생각으로 생 힘으로 변속기를 올리고 내리고.. 몇번 반복하다가

팔힘이 완전히 빠져 말을 안들을 지경까지 가서 미션을 내렸던 당일에는 결국 제 차를 버리고 집에 갔다가

다음날 새벽 5시부터 열심히 대중교통을 타고 출근을 하게 되었습니다.

그리고 적당히 머리를 굴리다가 미션이 들어갈 법한 각도를 다시 찾아내게 되었고, 그대로 변속기를 다시 올리게 되었습니다.

변속기를 다시 차 안으로 넣는데만 1시간, 참으로 대단합니다.

변속기 내부의 클러치 릴리스 베어링 (스러스트 베어링)은 반드시 새걸로 교환, 릴리스 포크는 부싱측에 구리스 작업을 전부 해 줬습니다.

거기에 변속기 입력축 스플라인, 릴리스베어링과 입력축 접촉지점, 릴리스 베어링과 릴리스 포크 접촉지점에 내열그리스로 윤활작업도 동시에 진행했습니다.

단, 여기서 윤활하는곳은 클러치 작동방식 특성상 견딜수 있는 온도가 굉장히 높아야 하고, 고속 회전시에 축에서 떨어져 나가지 않을 성질을 가진 구리스만 사용해야 합니다.

https://aftermarket.zf.com/go/en/sachs/catalogs/#/article/4200+080+060?languageID=4&brandID=32&countryID=ROK&vehicleTypeIDs=p

예를들면 이런거요. 클러치 마찰시 발생하는 열이 굉장히 높으므로 이런 온도 속에서도 입력 축에 고스란히 붙어있을 구리스를 사용해야 합니다.

저는 클러치 구리스를 따로 가지고 있질 않아 브레이크 캘리퍼 구리스로 대체 했는데 추천 안하고 싶습니다.

변속기를 엔진에 조립하고, 마운트 조립, 각종 부품/케이블/전선류를 원래대로 조립한다음 수동변속기 오일을 2.1리터 정량 주유

그외 나머지 부품 전부 조립후 시운전을 다녀오면 작업은 끝입니다.

생애 처음으로 한 작업 치고 완벽하게 잘 되어서 나름 자랑거리로 삼는 중입니다.

교환한 부품들.

클러치 디스크 / 클러치 압력판, 수동미션 오일 드레인/필 플러그 2개, 스러스트 베어링

사진에는 없는 후 크랭크 리테이너... 이렇게 교환을 했고

반클러치 잡을때 차가 부서질것 같은 진동은 80% 정도 해결 되었습니다. 나머지 20% 정도의 진동이 아직도 발생하고 있는데요, 이건 플라이휠 까지 교환하고, 클러치 윤활 구리스도 위에 링크 건 SACHS 같은 전문업체 구리스를 써야 완벽히 해결될듯합니다.

이렇게 작업범위를 늘려가면서 자동차 정비에 대한 보람도 느끼게 되는듯 합니다.
